Verdrahtung und einrichtung – GF Signet 2610 Process Optical Dissolved Oxygen Sensor Benutzerhandbuch
Seite 5
5
2610 DO-Sensor
Wiring and Set Up
Einrichtung von 3-2610-31 und 8900

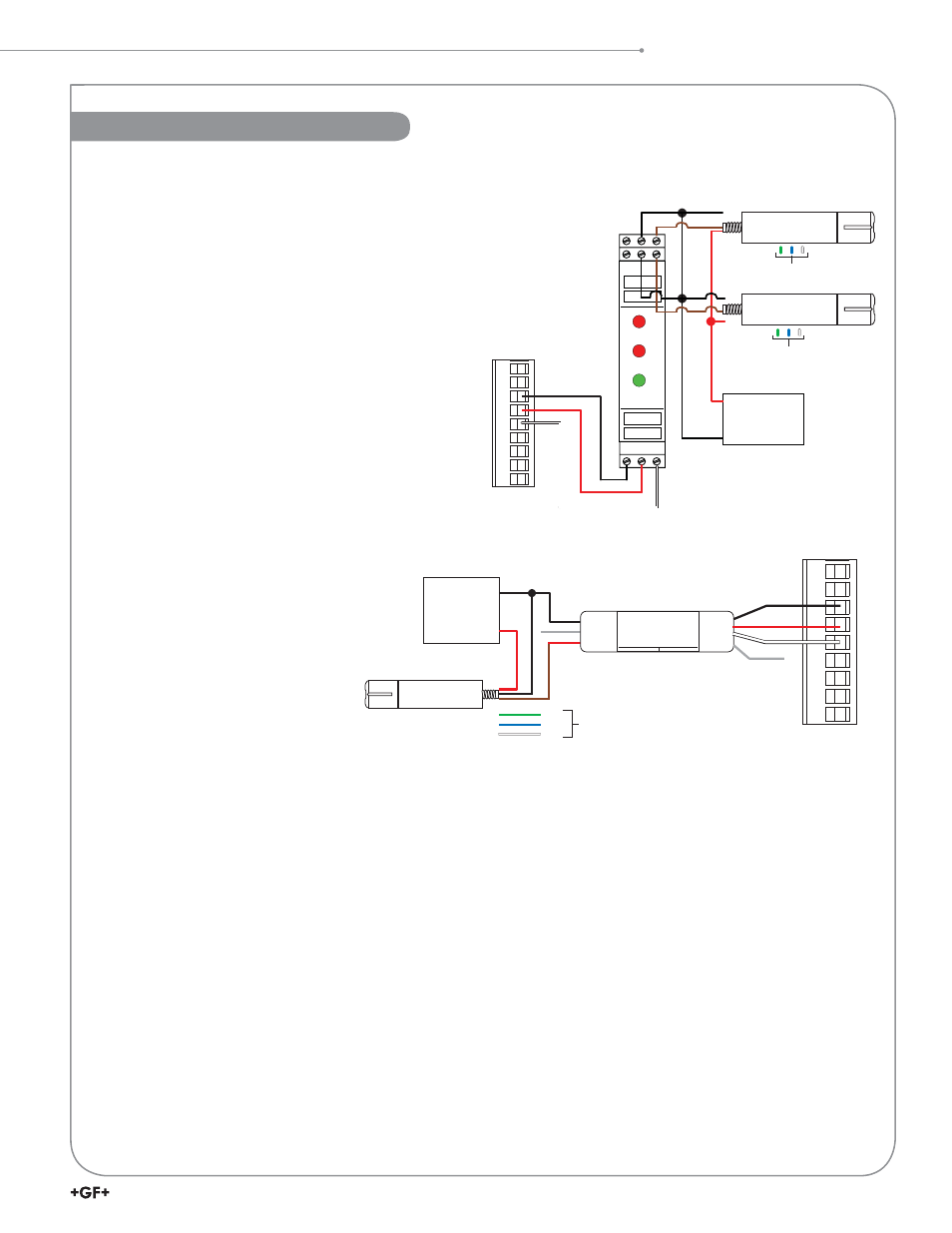

1. Den 8058, 2610-31 und 8900 wie in der
Abbildung gezeigt anschließen.
2. Die ENTER-Taste 5 Sekunden lang gedrückt
halten.
3. Auf der Anzeige blinkt „System Setup“
(Systemeinrichtung).
4. Die ENTER-Taste drücken.
5. Zum gewünschten Kanal für gelösten
Sauerstoff scrollen.
6. Die
Taste
► drücken.
7. Das Passwort eingeben.
8. Die
Taste
▼ wiederholt drücken, bis auf der
unteren Zeile der Anzeige „Other (4-20)“
(Sonstige [4-20]) eingeblendet wird.
9. Die ENTER-Taste drücken.
10. Der 8900 blendet die Warnung „Channel Data
will be Reset. Are you sure?“ (Kanaldaten
werden zurückgesetzt. Sind Sie sicher?) ein.
Die Taste ▼ drücken, damit „Yes“
(Ja) blinkt, und die ENTER-Taste
drücken.
11. Die Tasten ▲ und ▼
gleichzeitig drücken, um zum
Menüverzeichnis zurückzukehren.
12. Die Taste ▼ drücken, um
das Menü „Channel Settings“
(Kanaleinstellungen)
auszuwählen, und dann die
ENTER-Taste drücken.
13. Mit der Taste ▼ den Kanal
auswählen, der in Schritt 5
verwendet wurde.
14. Die Taste ► drücken, um die Kennzeichnung zu ändern, und anschließend die ENTER-Taste drücken.
15. Die Taste ▼ drücken, um die Abkürzung auszuwählen.
16. Die Taste ► drücken, um die Kennzeichnung zu ändern, und anschließend die ENTER-Taste drücken.
Die Taste ▼ drücken, um die Einheiten auszuwählen.
17. Die Taste ► drücken, um die Einheiten zu ändern. Der 2610 wird mit den Standardeinheiten mg/L oder ppm
ausgeliefert, die beide verwendet werden können. Nach Beendigung die ENTER-Taste drücken.
18. Die Taste ▼ drücken, um den 4-mA-Sollwert auszuwählen.
19. Die Taste ► drücken, um den Sollwert zu ändern. Der 4-mA-Sollwert für den 2610 ist standardmäßig 0,0.
Nach Beendigung die ENTER-Taste drücken.
20. Die Taste ▼ drücken, um den 20-mA-Sollwert auszuwählen.
21. Die Taste ► drücken, um den Sollwert zu ändern. Der 20-mA-Sollwert für den 2610 ist standardmäßig 20,0.
Nach Beendigung die ENTER-Taste drücken.
22. Die Taste ▼ drücken, um die Dezimalstelle auszuwählen.
23. Die Taste ► drücken, um ggf. die Dezimalstelle zu ändern. Nach Beendigung die ENTER-Taste drücken.
24. Die Tasten ▲ und ▼ gleichzeitig drücken, um das Kanalmenü zu beenden.
25. Weitere Optionen im 8900 programmieren oder die Tasten ▲ und ▼ gleichzeitig drücken, um zum
Ansichtsmodus zurückzukehren.
6
7
8
9
10
11
12
13
14
+
-
3 2 1
6 5 4
7 8 9
Loop1
PWR
N/C
S L
DATA
3
Loop2
PWR
+GF+ SIGNET
8058-2
DO-Sensor 2
3-2610-31
24-VDC-
geregelte
Stromversorgung
Kein Anschluss
Kein Anschluss
DO-Sensor 1
3-2610-31
8900 Sensoreingänge
SCHWARZ (5 VDC)
WEIß (GND)
ROT (S
3
L)
SCHWARZ
ROT
BRAUN
SCHWARZ
ROT
ROT
DO-Sensor
3-2610-31
24-VDC-
geregelte
Stromversorgung
SCHWARZ
ABSCHIRMUNG
(Kein Anschluss)
V–
V+
BRAUN
GRÜN
BLAU
WEISS
Kein Anschluss
8058-1
Eingang
4-20 mA
Input
4-20 mA
Output
S
3
L
Signet 8058 i-Go™
4-20 mA to S
3
L Converter
+GF+
4-20 mA input S
3
L Output
8900 Sensoreingänge
6
7
8
9
10
11
12
13
14
SCHWARZ
ROT
WEISS
ABSCHIRMUNG
(kein Anschluss)
Verdrahtung und Einrichtung
