ZOLL E Series Monitor Defibrillator Rev E Benutzerhandbuch
Seite 7
Einrichten
9650-1211-08 Rev. E
5
2. Bei Sensorstellen an Fingern muss die Fingerspitze
den erhabenen Fingeranschlag im Sensor berühren
oder darüber hinaus ragen (siehe Abbildung 4).

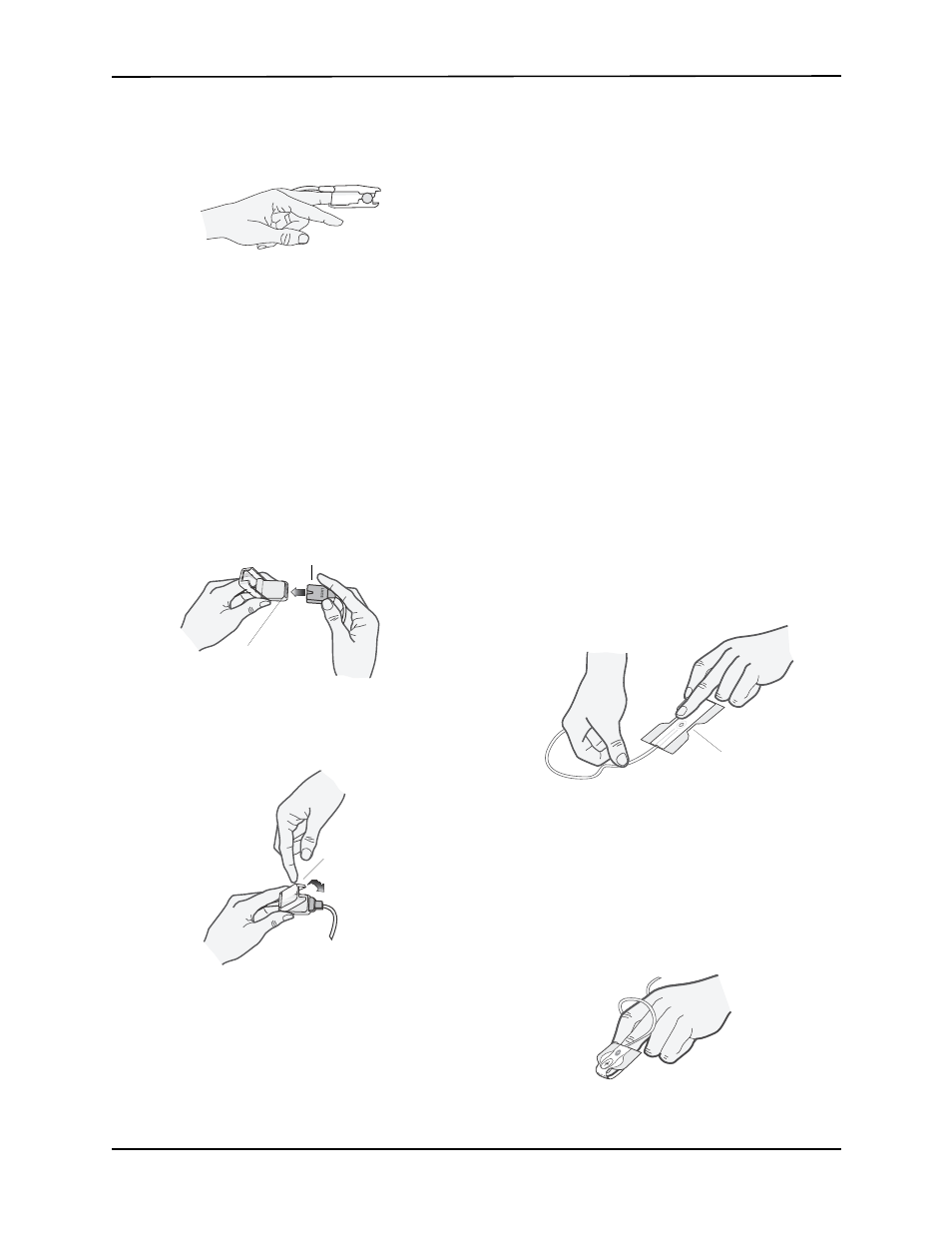

Abbildung 4
Hinweis: Bei kleineren Fingern muss der Finger
eventuell nicht bis zum Fingeranschlag
gedrückt werden, um das Detektorfenster
vollständig abzudecken.
3. Prüfen Sie die Sensorposition, um zu gewährleisten,
dass die obere und untere Hälfte des Sensors
parallel sind. Um die Genauigkeit der Daten zu
gewährleisten, muss das Detektorfenster vollständig
abgedeckt sein (siehe Abbildung 4).
4. Nehmen Sie die durchsichtige Schutzabdeckung von
der Buchse des entsprechenden Patientenkabels ab
und schieben Sie den Stecker des Sensorkabels
vollständig in den Patientenkabelstecker (siehe
Abbildung 5).
Abbildung 5
5. Drücken Sie die durchsichtige Schutzabdeckung auf
den Anschluss, um ihn zu sichern (siehe Abbildung 6).
Abbildung 6
6. Schließen Sie das Patientenkabel am CO-Oxymetrie-
Anschluss auf der Rückseite des E Series Geräts an,
wie in Abbildung 2 auf Seite 4 dargestellt.
Anbringen eines Einwegsensors
Sie können für die SpO
2
-
Überwachung einen LNCS-
Einwegsensor oder für die SpO
2
-, SpCO- und SpMet-
Überwachung einen Rainbow-Einwegsensor verwenden.
Befestigen Sie das Klebeband nicht zu stramm, da dies
zu Venenpuls führen und die Sättigungsmessungen
verfälschen kann.
Sie können einen Einwegsensor am gleichen Patienten
wieder anbringen, wenn Sender- und Detektorfenster
sauber sind und das Klebeband noch auf der Haut haftet.
Sie können das Klebeband teilweise wieder auffrischen,
indem Sie es vor dem erneuten Anbringen am Patienten
mit Alkohol abwischen und den Sensor sorgfältig an der
Luft trocknen lassen.
Hinweis: LNCS-Einwegsensoren für Erwachsene
eignen sich nicht für Hand oder Fuß eines
Kindes. Hinweise zum richtigen Anbringen von
Sensoren für Neugeborene finden Sie in der
Gebrauchsanleitung der LCNS-Sensoren.
1. Öffnen Sie den Beutel und entnehmen Sie den
Sensor.
2. Halten Sie den Sensor mit der bedruckten Seite nach
unten, biegen Sie den Sensor nach hinten und
entfernen Sie die Schutzschicht vom Sensor.
3. Richten Sie den Sensor so aus, dass der Finger
zuerst an der Detektorseite des Sensors befestigt
werden kann (siehe Abbildung 7).
Abbildung 7
4. Drücken Sie den Detektor auf den fleischigen Teil des
Fingers in der Nähe der Fingerspitze. Um die
Genauigkeit der Daten zu gewährleisten, muss das
Detektorfenster vollständig abgedeckt sein.
5. Wickeln Sie mit dem Sender auf dem Fingernagel die
Flügel um den Finger (siehe Abbildung 8).
Abbildung 8
So sieht eine richtige Befestigung aus:
ZM 040021A
ZM 040022A
Sensorkabelstecker
Patientenkabel-
stecker
Durchsichtige
Schutzabdeckung
ZM 040024A
Detektorfenster
