INOR IPAQ-4L DE Benutzerhandbuch
Seite 2
Allgemeine Information
IPAQ-4L
ist ein Vierdraht-Schienentransmitter,
der in „Nicht-Ex“-Bereichen betrieben werden
kann.
Der IPAQ-4L ist konfigurierbar mit einem IBM
kompatiblen PC unter Verwendung der IPRO-
Software Vers. 4.14 2000 oder höher.
Nachdem der Transmitter von einem PC
konfiguriert ist, ist er sofort betriebsfertig (es ist
keine Kalibrierung erforderlich).
Konfiguration
Der IPAQ-4L Transmitter muss an die
Speisespannung angeschlossen sein, wenn Sie
den Transmitter konfigurieren möchten (Abb.1).
Installieren Sie zunächst die IPRO-Software auf
Ihrem PC, sofern diese nicht bereits installiert ist.
Befolgen Sie bei der Installation die Anwei-
sungen der „IPRO-Software“.
Die Konfiguration vom PC ist „Offline“, d. h., der
Transmiter kann während des Konfigurierens
nicht in den Prozess eingebunden werden. Die
Ausgabe ist eingefroren, während die Über-
tragung von PC zum IPAQ-4L stattfindet. Wenn
die Übertragung abgeschlossen ist, verwendet
der Transmitter die neuen Parameter.

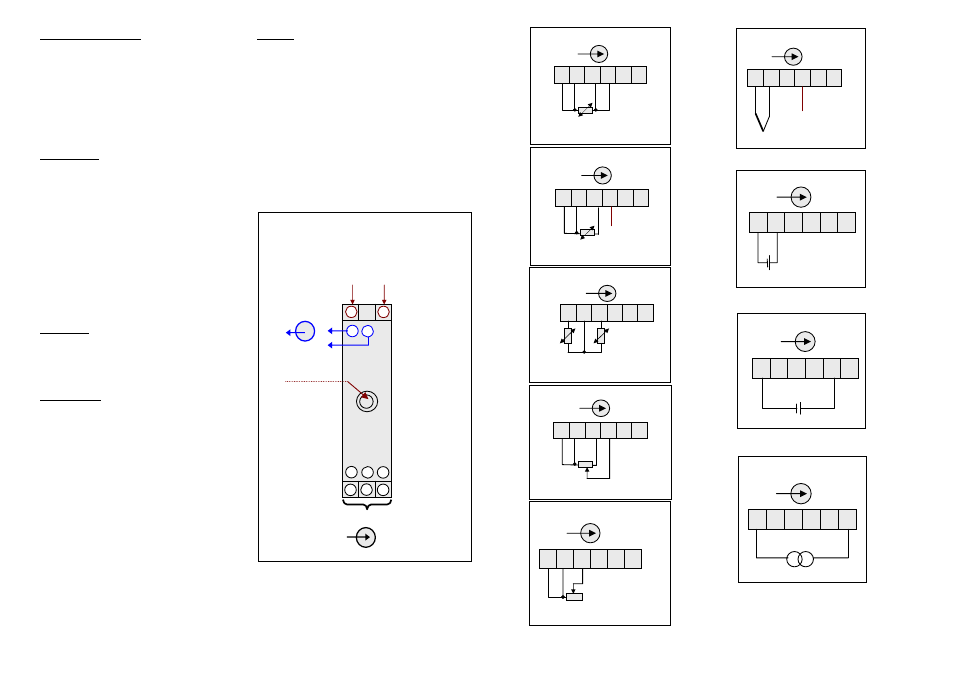

Anschluss:
1. Stromversorgung und Ausgangssignal sind
entsprechend Abb. 1 anzuschliessen.
2. Das Eingangssignal ist entsprechend
Abb. 2 – 10 anzuschliessen.
Filterfunktion:
Sie können mit Hilfe der IPRO-Software die
Funktion „Tiefpass“ oder „kein Filter“ aktivieren.
Die Funktion „Tiefpass“ wird für kleine Ein-
gangsspannen (Messspanne
≤ 10 mV oder
Mess-spanne
≤ 100 °C für Pt100) empfohlen.
Die typ. Aktualisierungszeit ist ca. 2 Sekunden.
Wenn die Geschwindigkeit wichtig ist, wird
empfohlen, die Funktion „kein Filter“
einzuschalten.
Hinweis:
Mit Hilfe der IPRO-Software können Sie dem IPAQ-4L
eine einstellbare Zeitspane (1...30 Minuten) einpro-
grammieren, in der dieser Kalibriersignale in 15
Sekundenintervallen ausgibt. Diese 4...12...20...
12...4... usw. mA-Signale werden in der eingestellten
Zeitspanne vom IPAQ-4L ausgegeben. Dabei bleibt das
anstehende Eingangssignal unberücksichtigt. Diese
Funktion ist bei Neuanlageninstallation sehr hilfreich.
Nach Ablauf der eingestellten Zeitspanne arbeitet der
IPAQ-4L wieder im Normalzustand.
1
2
3
4
5
6
7
8
10
12
+
-
Eingang
PC-Anschluss
Versorgungsspannung
(+)
L
(-)
20...30 VDC
N
90...250 VAC
Ausgang für
Spannung und
Strom
Abb. 1
1 2 3 4 5 6
* „SmartSense“-
Leitung
Abb. 3
Pt100, Pt1000, Ni100,
Ni1000,
1 2 3
4
5
6
Abb. 4
Pt100
Differenztemperatur
T
1
> T
2
T
2
T
1
1 2 3 4 5 6
Abb. 5
Potentiometer
4-Leiteranschluss
1 2 3 4 5 6
Abb. 2
Pt100, Pt1000, Ni100,
Ni1000,
1 2 3 4 5 6
Abb. 6
Potentiometer
3-Leiteranschluss
1 2 3 4 5 6
* „SmartSense“-
Leitung
- +
Thermoeleme
Abb. 7
1 2 3 4 5 6
- +
Spannung -100...+500 mV
Abb. 8
1 2 3 4 5 6
- +
Abb. 9
Spannung –10...+50 Volt
1 2 3 4 5 6
- +
Strom -10...+50 mA
Abb. 10
