AUFBAU IHRER NÄHMASCHINE — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
5

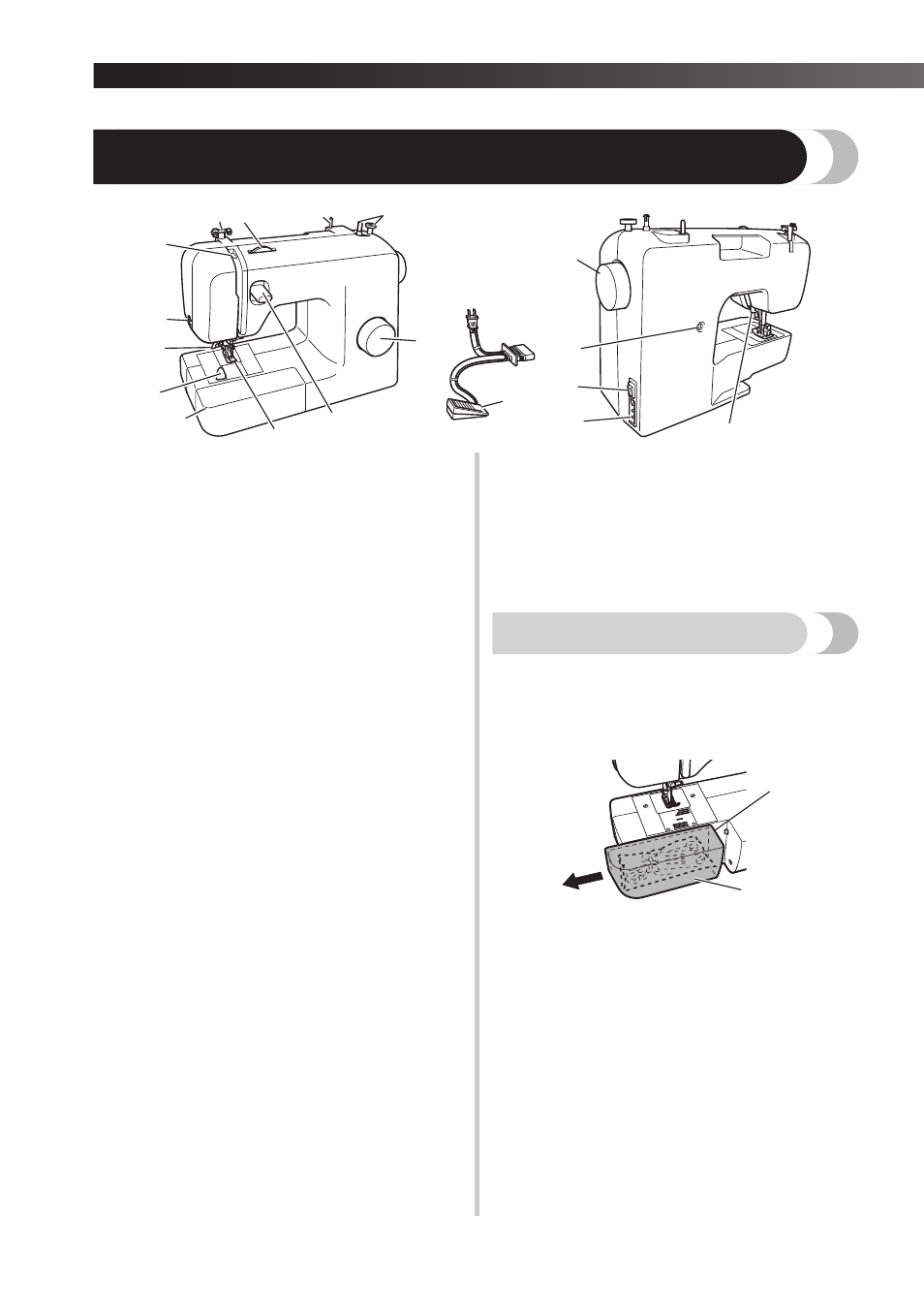

DIE HAUPTKOMPONENTEN
1 Aufspulvorrichtung (Seite 11)
Zum Aufwickeln von Garn auf die Spule als
Unterfaden.
2 Garnrollenstift (Seite 11, 15)
Zur Aufnahme der Garnrolle.
3 Oberfadenspannungs-Einstellrad (Seite 25)
Mit diesem Rad können Sie die Spannung des
Oberfadens einstellen.
4 Fadenführung (Seite 11, 15)
Zum Aufspulen des Unterfadens und auch zum
Einfädeln der Maschine.
5 Fadenhebel (Seite 16)
6 Fadenabschneider (Seite 22)
Führen Sie die Fäden durch den Fadenabschneider,
um sie abzuschneiden.
7 Nadeleinfädler (Seite 17)
(Nur bei bestimmten Modellen vorhanden.)
8 Unterfaden-Schnellautomatik (Seite 14, 19)
(Nur bei bestimmten Modellen vorhanden.)
9 Anschiebetisch & Zubehörfach (Seite 5)
0 Nähfuß (Seite 8)
A Rückwärtstaste (Seite 10)
Diesen Hebel drücken, um rückwärts zu nähen.
B Stichmuster-Einstellrad (Seite 9)
Dieses Rad zur Auswahl des gewünschten Stiches
in beide Richtungen drehen.
C Handrad
Zum manuellen Anheben und Senken der Nadel.
D Schraube für Knopflochfeinstellung (Seite 31)
E Netzschalter und Nählichtschalter (Seite 7)
Sie können den Netz- und den Nählichtschalter ein-
und ausschalten.
F Fußpedal-Anschlussbuchse (Seite 6)
Stecken Sie den Stecker des Fußpedals ein und
schließen Sie die Maschine an die Stromversorgung
an.
G Nähfußhebel (Seite 15)
Zum Anheben und Senken des Nähfußes.
H Fußpedal (Seite 7)
Hiermit können Sie die Nähgeschwindigkeit steuern
sowie den Nähvorgang beginnen und anhalten.
Fußpedal: Modell KD-1902 für 110/120 V
Modell KD-2902 für 220/240 V
Die Teilenummer des Fußpedals variiert je nach Land
oder Region. Wenden Sie sich an Ihren Händler oder
die nächste Vertragsreparaturwerkstatt.
Anschiebetisch
Das Zubehör kann in einem Fach im Anschiebetisch
aufbewahrt werden.
1
Schieben Sie den Anschiebetisch zum
Öffnen nach links.
1 Anschiebetisch
2 Aufbewahrungsfach
1 2 3 4
5
6
7
8
9
0
A
B
C
F
E
G
H
D
1
2
