Umschlagklappe B
Bezeichnung der Maschinenteile und ihre Funktionen
Nachfolgend werden die verschiedenen Elemente der Nähmaschine und ihre Funktion beschrieben. Bevor Sie
die Nähmaschine verwenden, lesen Sie bitte diese Beschreibungen sorgfältig, um sich mit den Bezeichnungen
der Maschinenteile vertraut zu machen.

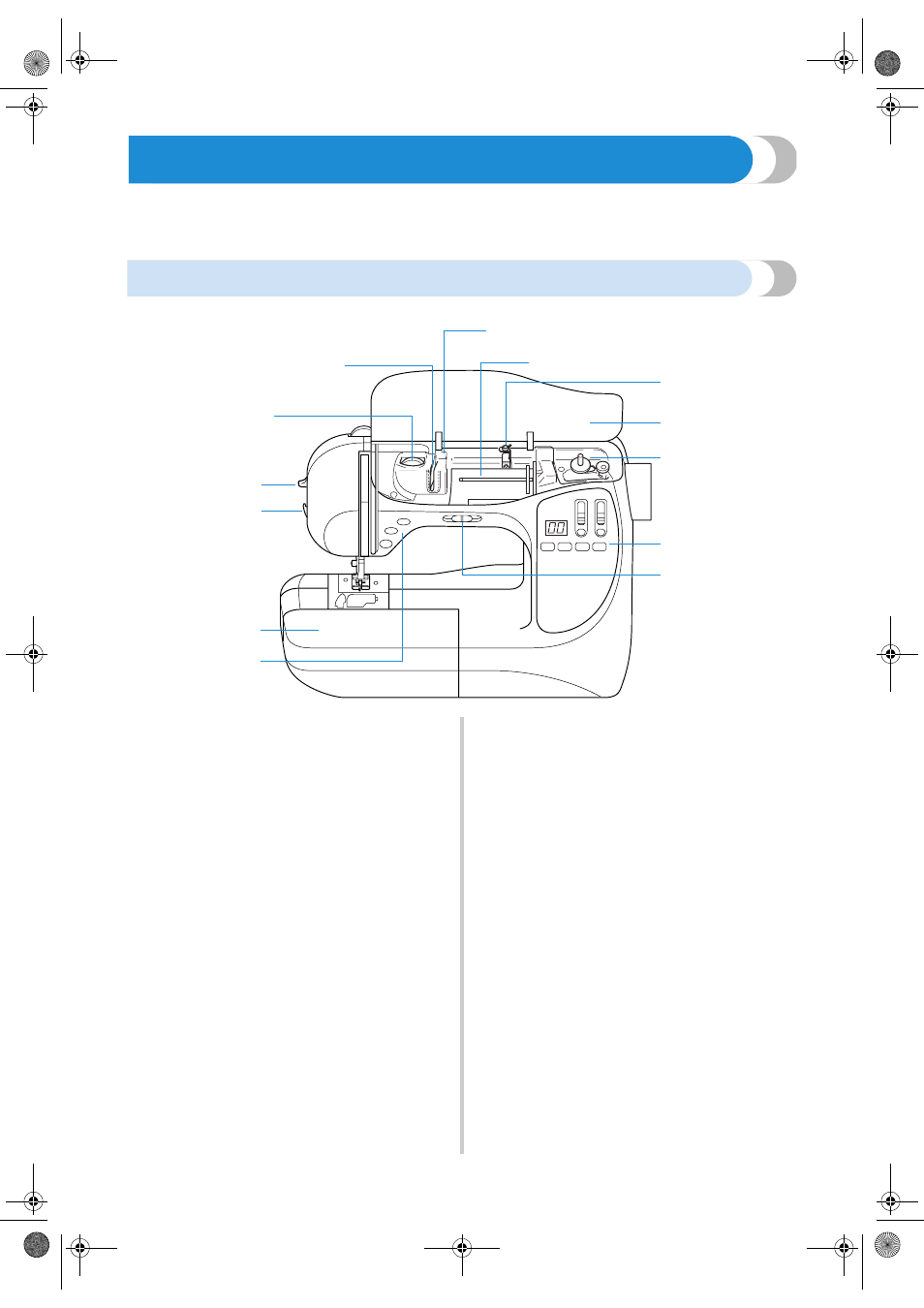

Vorderansicht
1 Fadenführungsplatte / 2 Fadenführungsdeckel
Führen Sie beim Einfädeln des Oberfadens den Faden
um die Fadenführungsplatte herum.
3 Garnrollenstift
Setzen Sie die Garnrolle auf den Garnrollenstift.
4 Fadenführung zum Aufspulen des Unterfadens
Führen Sie beim Aufspulen des Unterfadens den Faden
um diese Fadenführung herum.
5 Obere Abdeckung
Öffnen Sie die obere Abdeckung, um die Garnrolle auf
den Garnrollenstift zu setzen.
6 Spulenwelle
Verwenden Sie zum Aufspulen des Unterfadens die
Spulenwelle.
7 Bedienfeld
Wählen Sie auf dem Bedienfeld einen der angezeigten
Stiche aus. (Seite Umschlagklappe E)
8 Nähgeschwindigkeitsregler
Stellen Sie mit dem Nähgeschwindigkeitsregler die
Nähgeschwindigkeit ein.
9 Bedientasten
Verwenden Sie die Bedientasten, um die Nähmaschine
zu starten und um die Nadel zu heben und zu senken.
(Seite Umschlagklappe D)
0 Anschiebetisch mit Zubehörfach
Bewahren Sie Nähfüße und Spulen im Zubehörfach des
Anschiebetischs auf. Entfernen Sie zum Nähen
zylindrischer Stoffbahnen den Anschiebetisch.
A Fadenabschneider
Führen Sie die Fäden durch den Fadenabschneider, um
sie abzuschneiden.
B Nadeleinfädlerhebel
Fädeln Sie den Faden mit Hilfe des Nadeleinfädlers in
die Nadel ein.
C Fadenspannungswählscheibe
Stellen Sie mit Hilfe der Fadenspannungswählscheibe
die Spannung des Oberfadens ein.
5
3
4
6
2
1
7
9
8
B
C
A
0
