HP Designjet 4000-Druckerserie - Handbuch (Seite 11)

Die Hauptkomponenten des Druckers
Die folgende Vorder- und Rückansicht zeigt die Hauptkomponenten des Druckers.

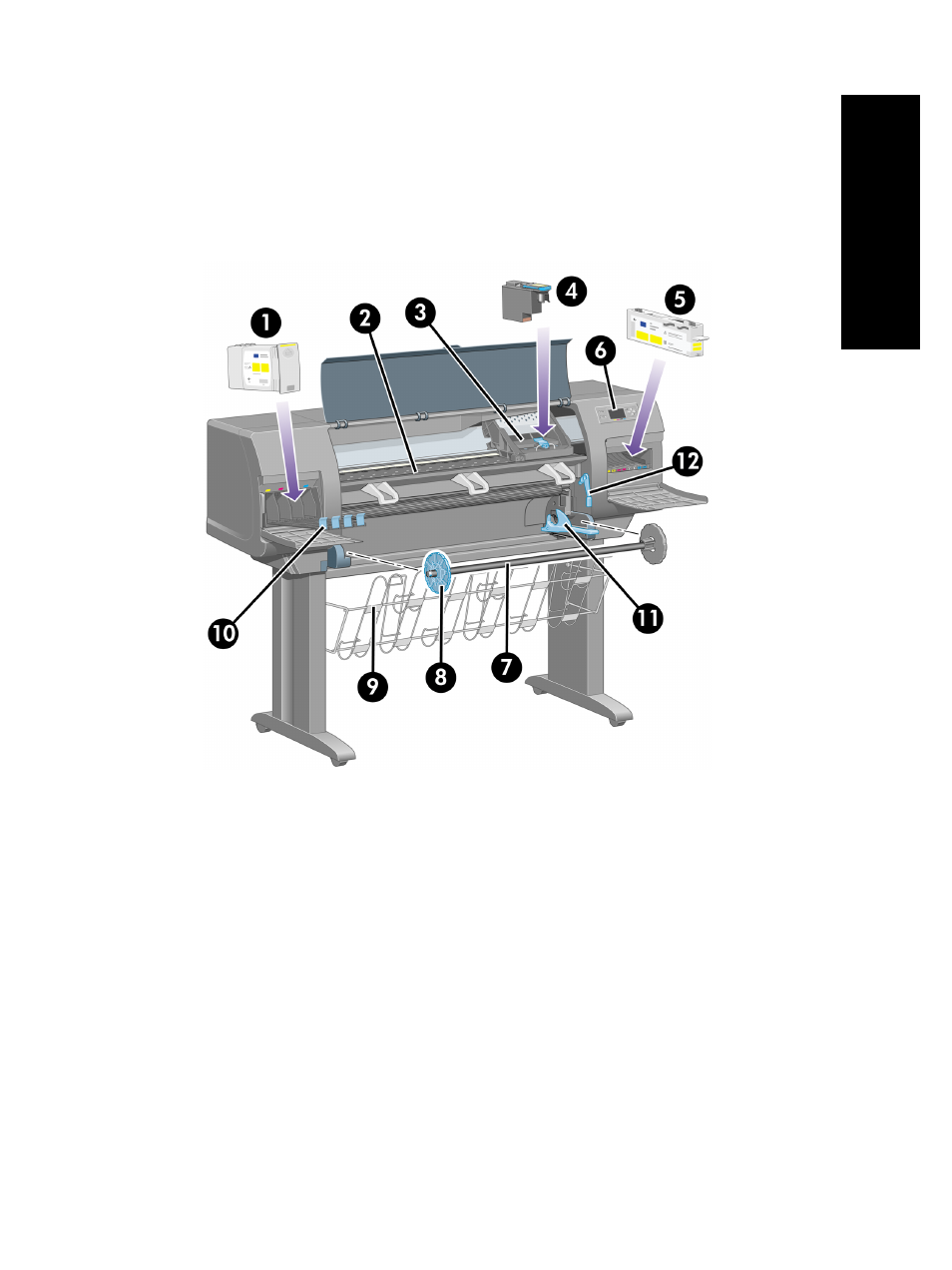

Vorderansicht
1. Tintenpatronen
2. Anpressplatte
3. Druckkopfwagen
4. Druckköpfe
5. Druckkopfreiniger
6. Bedienfeld
7. Spindel
8. Blauer abnehmbarer Papieranschlag
9. Papierfach
10. Tintenpatroneneinschub
11. Spindelhebel
12. Papierladehebel
