Installation
13
Erforderliches Werkzeug
Folgende Werkzeuge sind möglicherweise für diese Installation erforderlich:
Maulschlüssel- und Steckschlüsselsatz; sollte Drehmomentschlüssel
und Ratschenschlüssel sowie (kurze) Doppelratschenschlüssel für
schmale Zugänge enthalten
Seitenschneider/Abisolierer
Montage
Aufgrund des hohen Gewichts des Radian-Wechselrichters/Laders werden für seine Installation möglicherweise zwei
oder mehr Personen benötigt.
Vor der Anbringung der Verdrahtung montieren und befestigen Sie jede Komponente. Lokale oder nationale
Elektrovorschriften verlangen möglicherweise, dass der Boden des Wechselrichters umschlossen ist. Das GS-
Lastzentrum wurde speziell zu diesem Zweck konzipiert.
Vermeiden Sie große Luftschlitze hinter dem Radian-Wechselrichter/Lader und dessen Montageplatte. Diese können bei
vollem Wechselricht- oder Ladebetrieb zu einer stärkeren Geräuschentwicklung führen. Befestigen Sie die Platte auf
einer ebenen stabilen Montagefläche.
WICHTIG:
Verwenden Sie die richtigen Befestigungselemente zur Befestigung der Montageplatte und des
Radian-Wechselrichters an der Montagefläche. OutBack übernimmt keine Haftung für Schäden
am Produkt, wenn dieses mit unzureichenden Befestigungselementen montiert wurde.

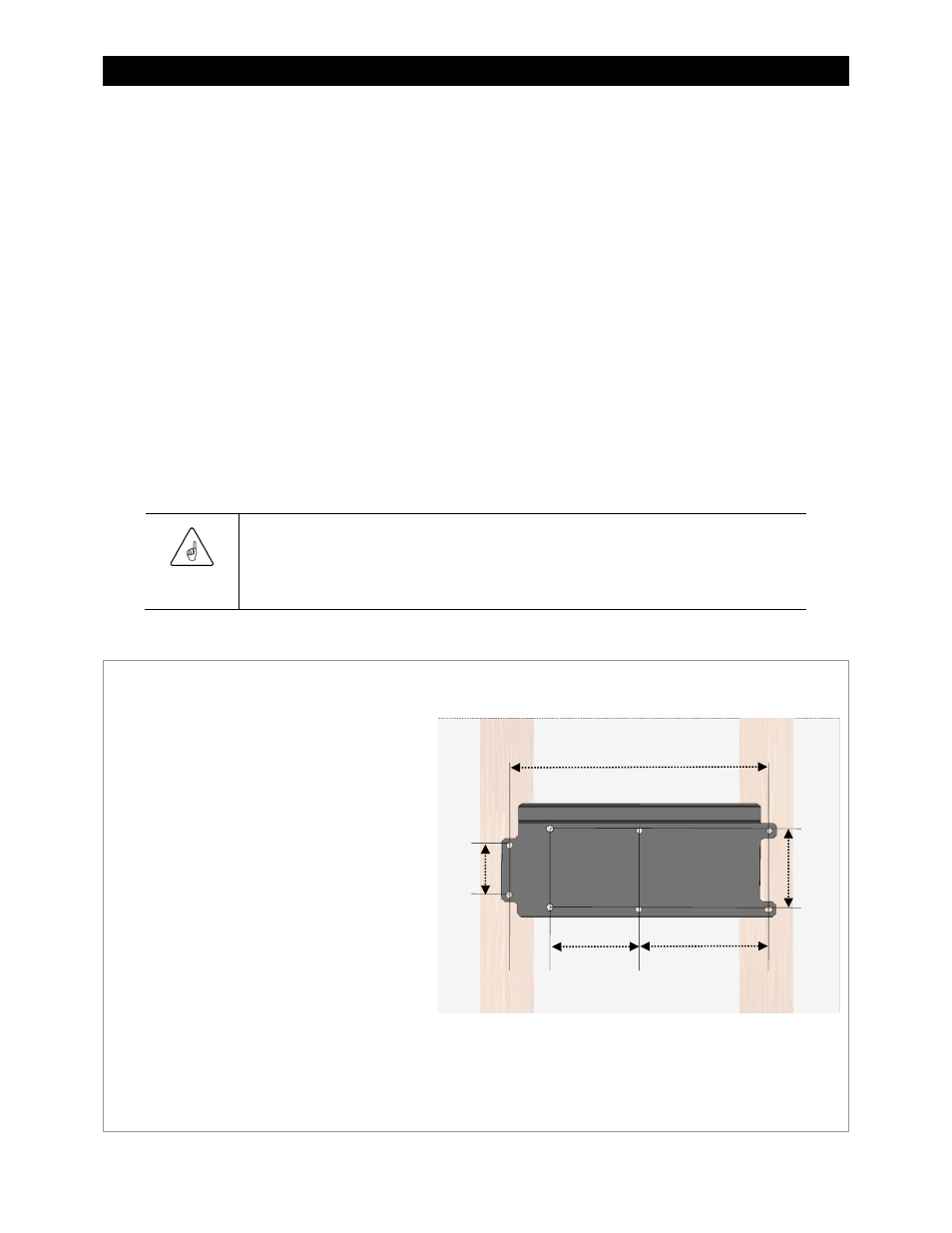

Der Radian-Wechselrichter/Lader ist mit einer Montageplatte ausgestattet, wie in Abbildung 8 zu sehen ist.
Abbildung 8
Installation der Montageplatte
Der Radian-Wechselrichter wird mit diesen
Schritten montiert.
1.
Die Montageplatte muss direkt an eine tragfähige
Montageoberfläche, wie Wandpfosten,
geschraubt oder mit Bolzen daran gesichert
werden. (Siehe Abbildung 8.) Für diesen Zweck
sind Ankerschrauben beigelegt.
~
Die Platte soll an Wandpfosten mit einem
Abstand von 40,6 cm (16") montiert werden.
Wenn das Gebäude oder die Montagefläche
dies nicht zulässt, stellen Sie sicher, dass die
Montagefläche ausreichend stabil für das
Gewicht ist.
~
Wenn mehrere Radian-
Wechselrichter/Lader installiert werden,
sollten zuerst alle Montageplatten installiert
werden. Die Wechselrichter können
nacheinander montiert und befestigt
werden, wenn dies erledigt ist.
Fortsetzung auf der nächsten Seite...
40,6 cm (16,0
")
Montageplatte
20,3 cm (8,0
")
15,2 cm (6,0
")
10,4 cm
(4,1
")
12,7 cm
(5,0
")
Satz isolierter Schraubendreher; sollte einen
Kreuzschlitzschraubendreher der Größe 2 mit
einer Länge von 38 bis 41 cm enthalten
Spitzzange
Digitalvoltmeter (DVM) oder Voltmeter
