Bedienelemente und Anschlüsse

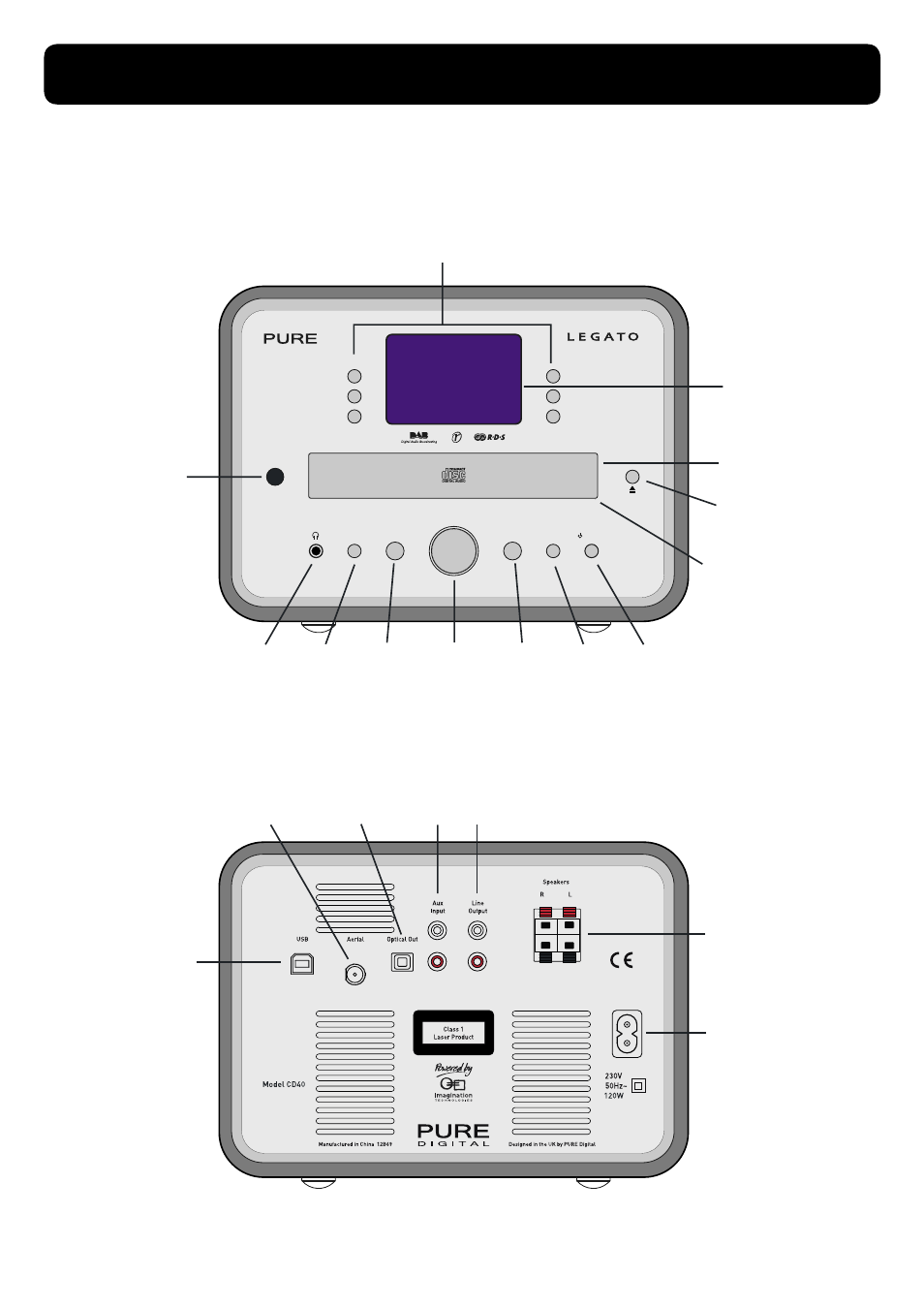

Diese Diagramme zeigen die Bedienelemente, die Anschlüsse auf der Rückseite, die Fernbedienung und die Display-Anzeige.
Grundlagen
6 Schnellwahl (Shortcut)-Tasten
Ermöglichen schnellen Zugriff auf gespeicherte
Sender, CD/MP3-Bedienung und Menu-Optionen
LCD-Bildschirm
Beleuchteter LCD-Bildschirm mit
regelbarem Kontrast und Helligkeit
CD Schublade
Für Audio- und MP3-CDs
CD-Auswurf-Taste
Öffnet und schliesst CD-Schublade
Power
Wechsel zwischen
On und Standby
Display
Wechselt
zwischen
den Display-
Modi
ReVu
Aktiviert ReVu-Modus
für das Pausieren und
Zurückspulen von
DAB-Sendungen
Volume/Tuning
Drehen für Lautstär-
ke, drücken und dre-
hen für Senderwahl,
Titel- und Menu-
Einstellungen
Mode
Wechsel
zwischen
CD/DAB/FM/
AUX
Menu
Wechselt Audio-
und allgemeine
Einstellungen
Kopfhörer
3.5 mm Kopfhörer-
anschluss (stellt
Lautsprecher
stumm)
Infrarot-Receiver
Empfängt das Fern-
bedienungssignal
CD-Schublade
Leicht reindrücken um CD-
Wiedergabe automatisch zu starten
Power
Display
Menu
ReVu
Mode
CD/DAB/FM
Line Output
Stereo-Ausgung zu Recorder,
Aktiv-Subwoofer oder anderen Geräten
Lasutsprecher-Anschlüsse
Klemmanschlüsse
Verbinden Sie den roten Anschluss des
Lautsprechers mit dem roten Anschluss des
Stromanschluss
Buchse für Netzkabel
USB
Typ B-An
schluss für
Software-
Upgrades
Aux Input
Stereo-Eingang für
Kassette/MiniDisc etc.
Optical Out
Digital-Ausgang für
DAB, CD or MP3
Aerial
F-Anschluss für
DAB/FM-Antenne
Rückseite
Vorderseite
Legato und den schwarzen mit dem schwarzen
