AUFBAUKONZEPT
AUSBAU DER SONDE
UND ELEKTRONIK:
1. Öffnen Sie den Gehäuse-
deckel.
2. Ziehen Sie die Schraub-
klemme von ihrem Sockel.
3. Lösen Sie die 2 Befestigungs-
schrauben.
4. Ziehen Sie die Sonde vorsichtig
aus dem Gehäuse.
EINBAU DER SONDE UND
ELEKTRONIK:
1. Schieben sie die sonde
in das Gehäuse.
2. Verschrauben Sie die
Elektronik.
3. Setzen sie die Schraubklemme
wieder auf die Stiftleiste.
4. Schließen Sie den Gehäusedeckel.
18941HM
Kabelverschraubungen
DECKEL
SCHRAUBKLEMME
Membranfilter
Best.Nr. 17039HM
SENSOR
HUMICAP®180
Edelstahl-Sinterfilter
Best.Nr. HM46670
SCHRAUBEN
10528HM

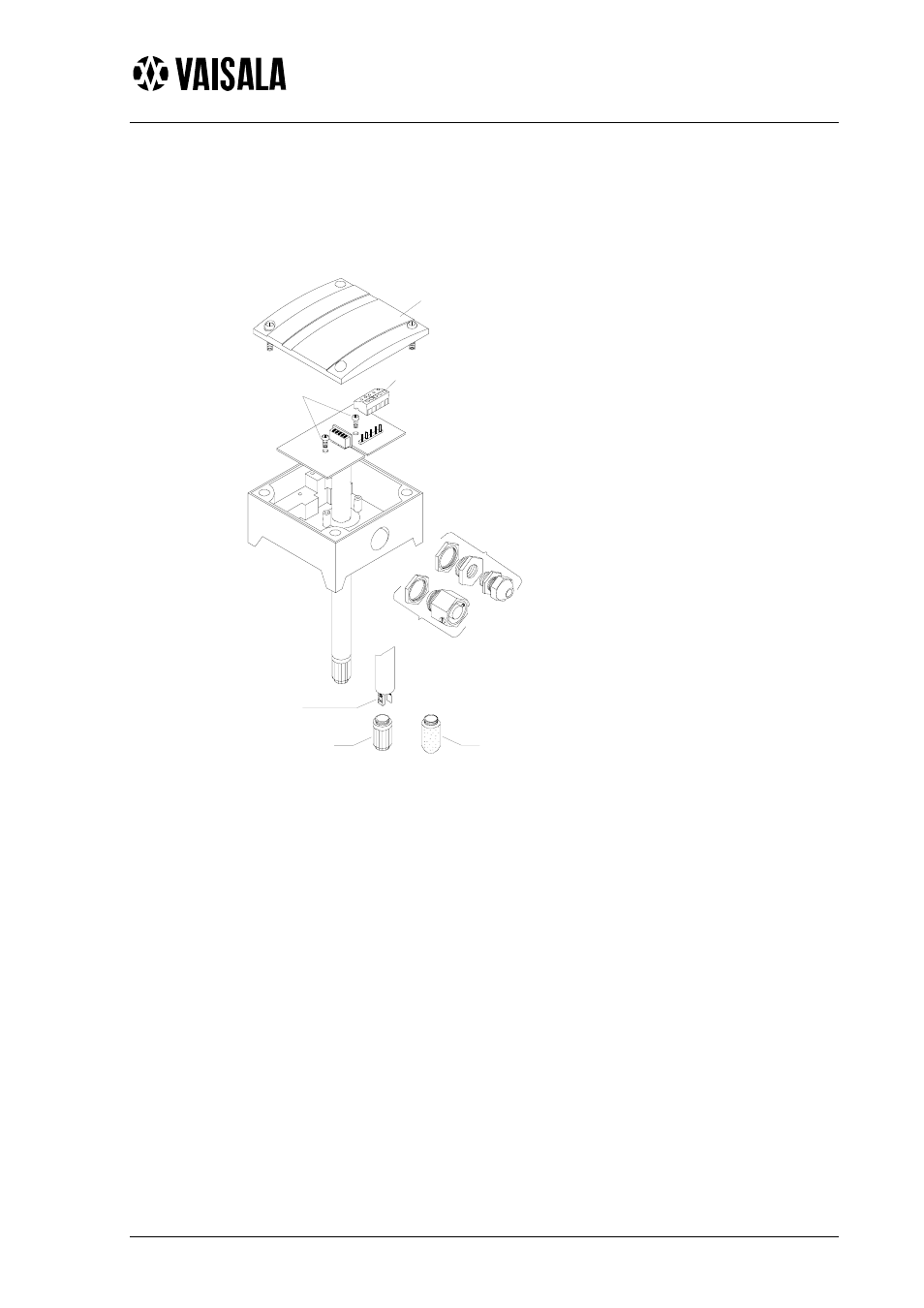

Abbildung 4: Ausbau der Elektronik; Zubehör; Ersatzteile
KALIBRIERUNG
Die Genauigkeit der Transmitter sollte
wenigstens einmal im Jahr überprüft
werden; die erforderlichen Kalibrier-
intervalle hängen im wesentlichen von
der Einsatzumgebung sowie der
geforderten Meßgenauigkeit ab. Die Ein-
Punkt-Kalibrierung der Geräte kann
sehre bequem mit dem HMI41 und einer
geeigneten Sonde durchgeführt werden.
Der Abgleich geschiecht über die
Trimmpotentiometer auf der Haupt-
platine. Für Kalibrierung über Salz-
lösungen ist Empfehlenswert die
Verwendung der Salze LiCl (11 %rF)
und NaCl (75 %rF).
AUSTAUSCH DES HUMICAP
®
UND
DES FILTERS
Schrauben Sie den Schutzfilter ab,
entfernen Sie den beschädigten
Feuchtesensor aus der Steckfassung und
setzen Sie einen neuen Sensor ein. Nach
dem Sensortausch ist eine Zwei-Punkt-
Feuchtekalibrierung erforderlich.
Schrauben Sie den Filter wieder auf.
Sie verlängern die Lebensdauer der
Sensoren, wenn Sie verschmutze Filter
ersetzen. Wir empfehlen keine Reinigung
der Filter.
