Kapitel 3 __________________________________________________________________ Montage
VAISALA _______________________________________________________________________ 21
8-poliger Stecker
Beide Ausführungen (mit aktivem und passivem Ausgang) sind mit
einem 8-poligen Stecker an der Unterseite der Sonde ausgestattet.
0507-044

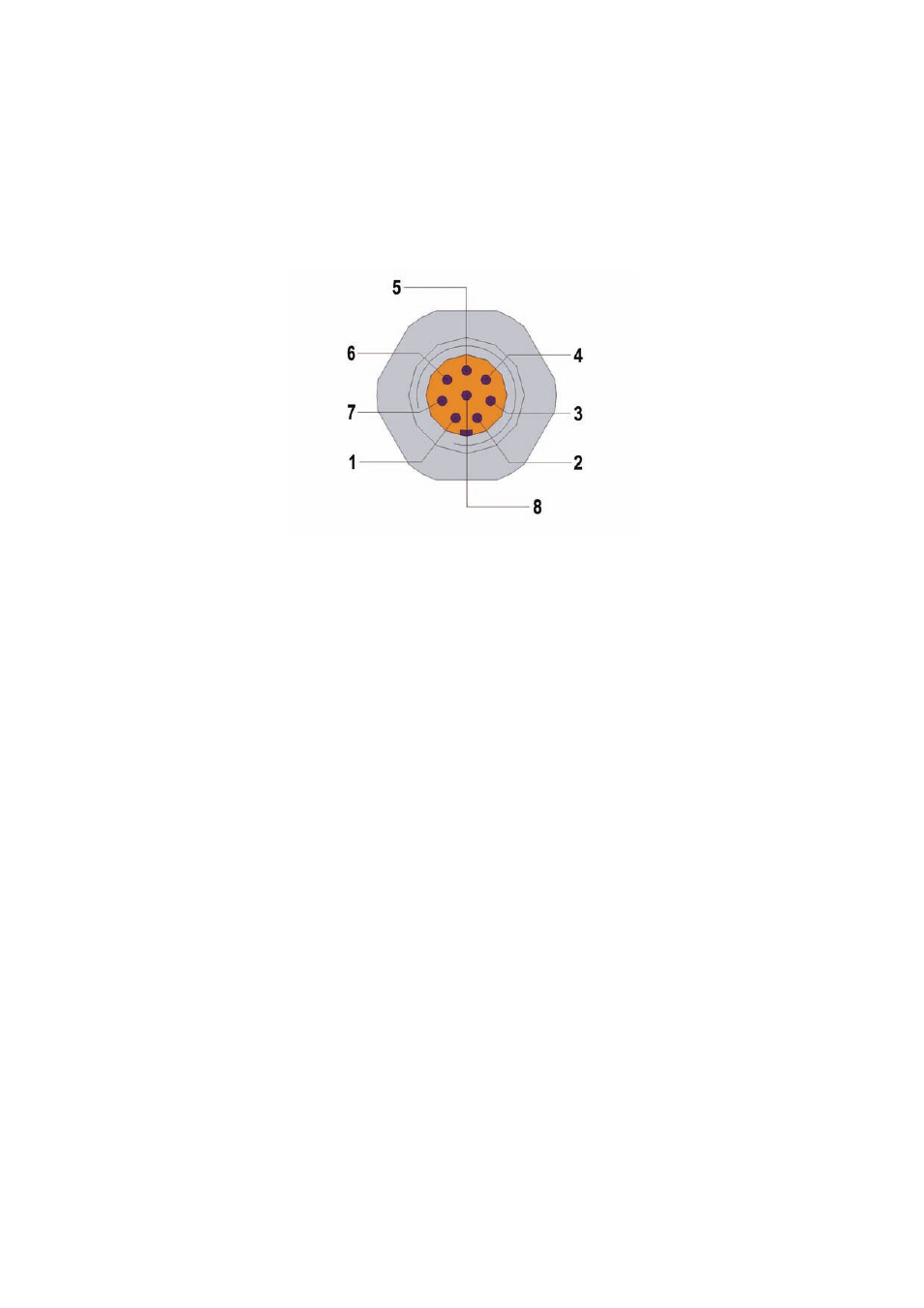

Abbildung 6 Verdrahtung des 8-poligen Steckers der HMP155
Die in der Abbildung 6 dargestellten Stifte der HMP155-Ausführung mit
passivem Ausgang werden wie folgt beschrieben (die Farben der Leiter
werden in Klammern angegeben):
1 = PT100
(weiß)
2 = RH
OUT
0…1 V (braun)/RS-485-B
3 = PT100
(grün)
4 = PT100
(gelb)
5 = PT100
(grau)
6 = A
GND
(pink)/RS-485-A
7 = V
CC
(blau)
8 = GND
(rot)
- = SCHIRMUNG
(schwarz)
Die in der Abbildung 6 dargestellten Stifte der HMP155-Ausführung
mit aktivem Ausgang werden wie folgt beschrieben (die Farben der
Leiter werden in Klammern angegeben):
1 = V
OUT
1 (weiß)
2 = RS-485-B
(braun)
3 = A
GND
(grün)
4 = V
OUT
2 (gelb)
5 = -
6 = RS-485-A
(pink)
7 = V
CC
(blau)
8 = GND
(rot)
- = SCHIRMUNG
(schwarz)
