Vaisala Kalibrierung von Digitalmesswertgebern mit dem HMI41 Benutzerhandbuch
Seite 11
HMI41 Kalibrieroption
U219de-1.1
Bedienungsanleitung
7
Die Ziffern in der ersten Zeile bezeichnen die vom Meßwertgeber gemessene
relative Luftfeuchtigkeit; die Ziffern in der zweiten Zeile stehen für die
relative Luftfeuchtigkeit, die vom Bezugsmeßfühler gemessen wird. Warten
Sie, bis diese Anzeigen konstant bleiben. Wahlweise können Sie auch das
Display so umstellen, daß es nun die entsprechenden Differenzen wiedergibt.

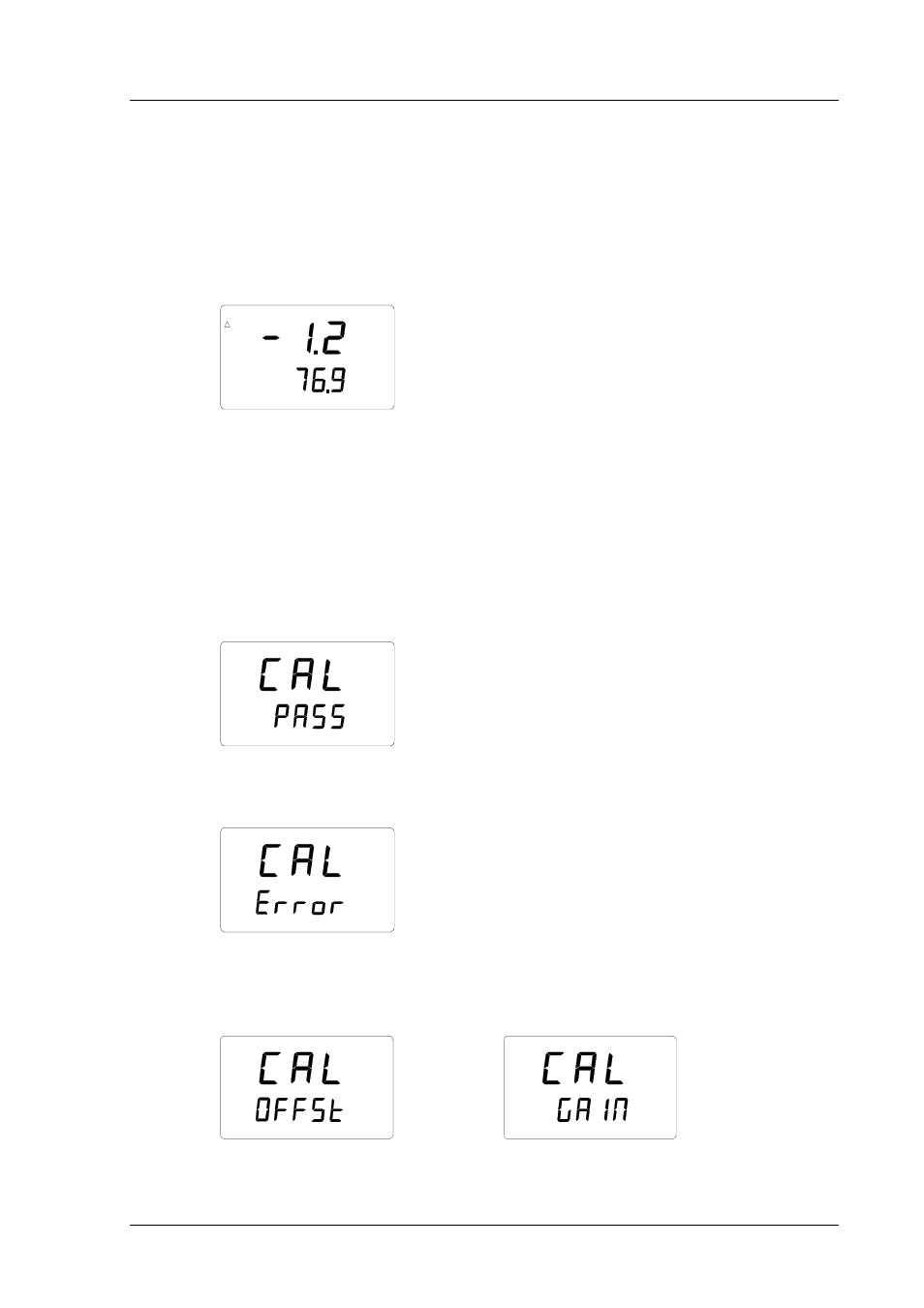

Wenn Sie nun HOLD drücken, erscheint eine Anzeige, die in etwa dem
folgenden Beispiel entspricht:
RH
%
Den Ziffern in der ersten Zeile ist zu entnehmen, wie stark die Anzeige des
Meßwertgebers von den Werten des HMI41 - Bezugsmeßfühlers abweicht. Die
Ziffern in der zweiten Zeile zeigen die vom Bezugsmeßfühler gemessene
relative Luftfeuchtigkeit an. Durch nochmalige Betätigung von HOLD kehrt
man zum vorherigen Display zurück.
Sobald die angezeigten Werte konstant bleiben, drücken Sie in einem dieser
beiden Display-Modi die ENTER - Taste und schließt damit die Kalibrierung
ab. Bei erfolgreicher Kalibrierung erscheint nun die folgende Mitteilung:
RH
Daraufhin werden die Daten im Speicher des Meßwertgebers gesichert. War
die Kalibrierung nicht erfolgreich, erscheint folgende Mitteilung:
RH
In diesem Fall wiederholt man die Kalibrierung. Ungeachtet dessen, ob die
Kalibrierung erfolgreich war oder nicht, kehrt der HMI41 immer wieder zur
Anzeige des selektierten Kalibriermodus zurück:
RH
oder
RH
Nach erfolgreich abgeschlossener Kalibrierung schalten Sie den HMI41 aus
und ziehen das Kabel heraus.
