Inbetriebnahme _15
01 INBETRIEBNAHME
Aufstellen Ihrer Kühl-Gefrier-
Kombination mit französischen Türen
VOR DEM AUFSTELLEN DES
GERÄTS
Wir freuen uns, dass Sie sich für eine Kühl-Gefrier-
Kombination mit französischen Türen von Samsung
entschieden haben.
Wir hoffen, Sie werden die hochmodernen Funktionen
und die Effi zienz dieses neuen Geräts genießen.
Auswahl des Aufstellorts
Wählen Sie:
• Ein Standort mit einfachem Zugang zur
Wasserversorgung.
• Eine Stelle ohne direkte Sonneneinstrahlung.
• Ein Standort mit ebenem Boden.
• Eine Stelle mit genügend Platz, um die Gerätetüren
ungehindert öffnen zu können.
• Ein Standort, der rechts, links, hinten und oben
ausreichend Platz für die Luftzirkulation lässt.
• Ein Standort, an dem Sie die Kühl-Gefrier-
Kombination leicht verschieben können, falls eine
Wartung oder Servicearbeiten erforderlich sind.
• Stellen Sie die Kühl-Gefrier-Kombination nicht an
einem Ort auf, an dem Temperaturen unter 10 °C
herrschen.
• Stellen Sie die Kühl-Gefrier-Kombination nicht an
Orten auf, wo sie nass werden kann.
Wenn der Platz nicht ausreicht, arbeitet das interne
Kühlsystem möglicherweise nicht ordnungsgemäß.
Wenn Ihre Kühl-Gefrier-Kombination über eine
Eismaschine verfügt, lassen Sie auf der Rückseite etwas
Platz für den Anschluss der Wasserleitungen.
Wenn Sie die Kühl-Gefrier-Kombination neben einer
feststehenden Wand aufstellen, müssen Sie einen
Mindestabstand von 95 mm zwischen der Kühl-Gefrier-
Kombination und der Wand lassen, damit die Tür ganz
geöffnet werden kann.
Wichtig: Stellen Sie sicher, dass Sie Ihre Kühl-Gefrier-
Kombination leicht an ihren endgültigen Aufstellort
transportieren können. Messen Sie dazu vorher die
Breite und Höhe von Türen, Schwellen, Decken,
Treppen usw.

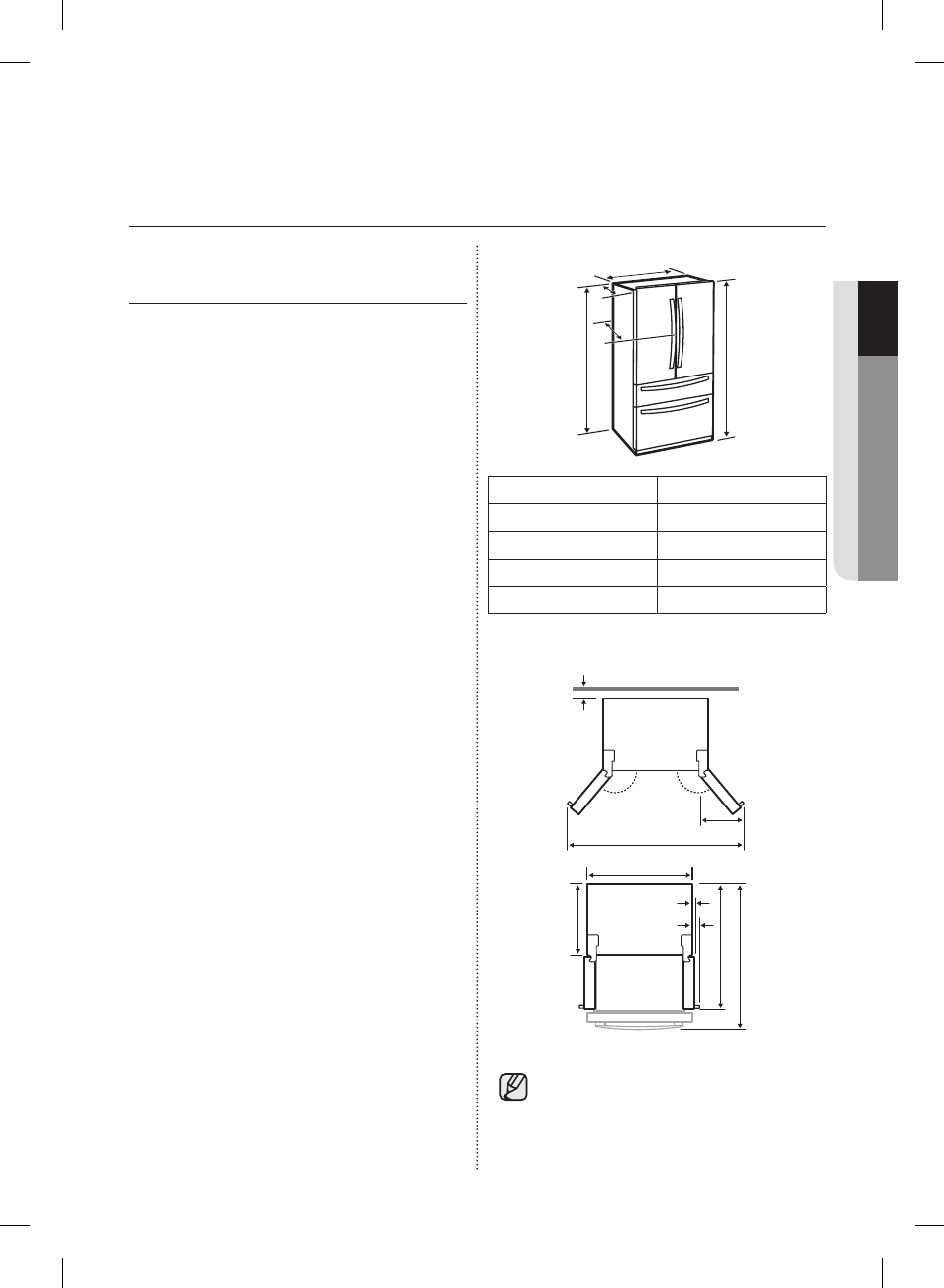

In der folgenden Tabelle sind die Informationen
zur genauen Höhe und Tiefe dieser Kühl-Gefrier-
Kombination mit französischen Türen von Samsung
zusammengefasst.
A A
B B
C C D D
E E
Tiefe „A“ 726 mm
Breite „B“ 908 mm
Höhe „C“ 1749 mm
Gesamthöhe „D“ 1777 mm
Tiefe „E“ 788 mm
1526 mm 1526 mm
309 mm 309 mm
120° 120° 120° 120°
50 mm 50 mm
908 mm 908 mm
6
1
0
m
m
610 mm
1
0
8
8
m
m
1088 mm
122 mm 122 mm
61 mm 61 mm
1
1
2
5
m
m
1125 mm
Die verschiedenen Maßangaben hängen von
den jeweiligen Entwurfsmaßen ab und können
daher je nach Messverfahren unterschiedlich
sein.
