9
RQT7019
Utilice un paño suave y seco para limpiar esta unidad.
• No utilice nunca alcohol, diluyente de pintura ni bencina para
limpiar esta unidad.
• Antes de utilizar un paño impregnado químicamente, lea con
atención las instrucciones suministradas con él.
No limpie el polvo de la tapa contra el polvo mientras reproduce un disco.
Esto puede causar electricidad estática. Esta electricidad estática
puede ser la causa de que el brazo sonoro sea atraído hacia la tapa.
Limpie a fondo el polvo de la aguja y del disco.
• Utilice un cepillo suave para limpiar la aguja. Pase el cepillo desde
la base hacia la punta.
• Utilice un limpiador de discos de buena calidad para mantener
limpios los discos.

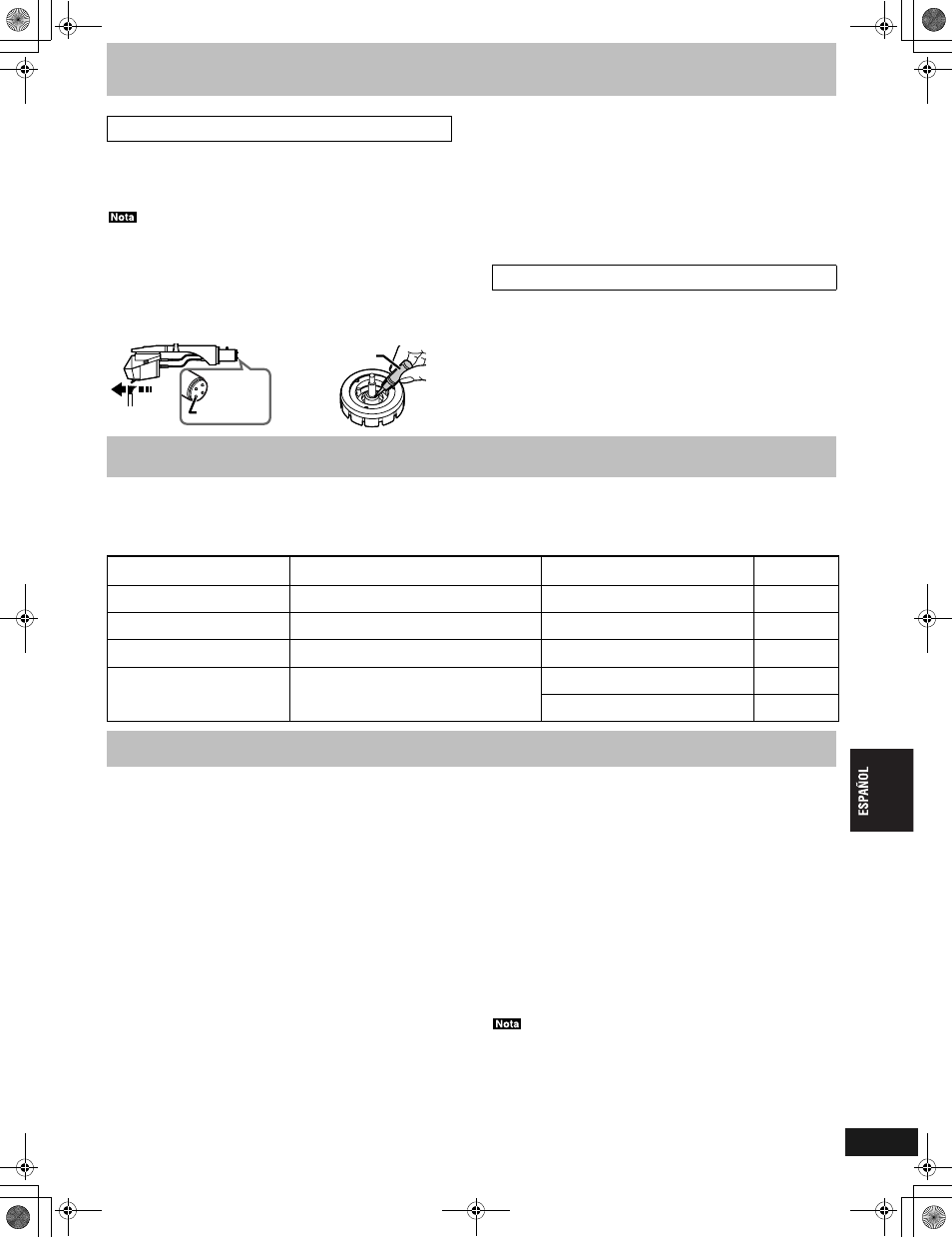

Limpie de vez en cuando los terminales de la cápsula de
la cabeza.
Utilice un paño blando. Apague el amplificador antes de colocar o
retirar la cápsula de la cabeza.
• Si se mueve la cápsula de la cabeza mientras el volumen está
subido sus altavoces pueden estropearse.
• Deje colocada la tapa de la aguja mientras maneja la cápsula de
la cabeza para impedir estropear la aguja.
Lubrique el husillo central.
Aplique 2 ó 3 gotas cada 2.000 horas de funcionamiento. Utilice
aceite SFW0010 (no incluido).
Embale la unidad en el material de embalaje original.
Si no tiene el embalaje original, haga lo siguiente:
• Ponga el brazo sonoro en su apoyo y fíjelo con cinta adhesiva.
• Retire el contrapeso y la cápsula de la cabeza del brazo sonoro y
envuélvalos cuidadosamente.
• Retire el plato giratorio y su almohadilla y envuélvalos
cuidadosamente.
• Envuelva cuidadosamente la unidad principal en una manta o en
papel.
Antes de acudir en busca de ayuda para reparar la presente unidad, convendrá revisar el cuadro que sigue para determinar si es posible
solucionar el desperfecto de la forma expuesta a continuación. Una simple verificación o ajuste puede eliminar el problema y hacer que la unidad
funcione.
Si tiene alguna duda o si, aún después de haber hecho las revisiones expuestas, el desperfecto no se llegara a solucionar, será mejor consultar
la guía de Centros de Servicio Autorizados (suministrada con esta unidad), para localizar un centro de servicio conveniente, o consultar a su
concesionario para que le dé instrucciones.
Sección del plato giratorio
Tipo Accionamiento directo por cuarzo
Plato giratorio manual
Método de accionamiento Accionamiento directo
Motor Motor de CC sin escobillas
Platillo del plato giratorio Aluminio fundido
Diámetro 33,2 cm
Peso 1,7 k g
Velocidades del plato giratorio 33 1/3 rpm, 45 rpm
Paso de gama variable ±8 %, ±16 % (dos ajustes)
Por motor de arranque 1,5 k g·cm
Características de establecimiento
0,7 s. a partir de reposo a 33 1/3 rpm
Sistema de frenado Freno electrónico
Fluctuaciones y trémolo 0,01 % WRMS
0,025 % WRMS (JIS C5521)
±0,035 % cresta (IEC 98A ponderado)
Ruido de fondo –56 dB (IEC 98A sin ponderar)
–78 dB (IEC 98A ponderado)
* Estas características se refieren únicamente al conjunto del plato
giratorio, con la exclusión de los efectos procedentes del disco, del
cartucho y del brazo sonoro, pero incluyendo el platillo. La medida fue
tomada por medio de la señal obtenida del generador de frecuencia
incorporado del conjunto del motor.
Generalidades
Alimentación CA 110 – 127 V/220 – 240 V, 50 Hz
Consumo 15 W
Dimensiones (An x Al x Prof)
Sección del brazo sonoro
Tipo Universal
Longitud efectiva 230 mm
Margen de ajuste de la altura del brazo 0–6 mm
Parte saliente 15 mm
Peso efectivo 12 g (sin cartucho)
Ángulo de descentramiento 22°
Fricción Menos de 7 m g (lateral, vertical)
Ángulo de error de seguimiento
Inferior a 2° 32' (en el surco exterior de un disco de 30 cm)
Inferior a 0° 32' (en el surco interior de un disco de 30 cm)
Margen de ajuste de presión de la aguja 0 – 4 g
Margen de peso de cartucho utilizable 3,5 – 13 g
11 – 20,5 g (incluyendo la cápsula de la cabeza)
(con contrapeso auxiliar) 9,5 –13 g
17 – 20,5 g (incluyendo la cápsula de la cabeza)
(con contrapeso de cápsula) 3,5 – 6,5 g
11 – 14 g (incluyendo la cápsula de la cabeza)
Peso de la cápsula de la cabeza 7,5 g
Las especificaciones están sujetas a cambios sin previo aviso.
Los pesos y las dimensiones son aproximados.
Mantenimiento
Cuidado de las partes
Terminales de
la cápsula de
la cabeza
Aceite
Desplazamiento de la unidad
Guía para la localización de las fallas
Problema Causa(s) probable(s) Remedio sugerido
Páginas de
referencia
No se conecta la alimentación. ¿Está conectado el cable de alimentación de
CA? Conéctelo firmemente.
4
La alimentación se conecta pero
no hay sonido. El sonido es débil. ¿Están bien hechas las conexiones a los
terminales PHONO del amplificador/receptor? Conecte los cables con clavijas estéreo a
los terminales PHONO del amplificador.
4
Los sonidos izquierdo y
derecho están invertidos. ¿Están invertidas las conexiones de los cables
fono estéreo al amplificador o receptor? Compruebe bien todas las conexiones.
4
Se oye ruido de zumbido
durante la reproducción. ¿Hay algún otro aparato o su cable de
alimentación de CA próximo al cable fono estéreo? Separe los aparatos y sus cables de
alimentación de CA de esta unidad.
—
¿Está conectado el cable de tierra? Asegúrese de que el cable de tierra esté
conectado correctamente.
4
Especificaciones
*
57
RQT7019_Sp.fm Page 9 Friday, January 24, 2003 2:49 PM
SL-1210M5G 45,3 X 17,2 X 35,5 cm
SL-1200GLD 45,3 X 17,2 X 36,0 cm
Peso 11,7 kg
