6
VQT2Q68

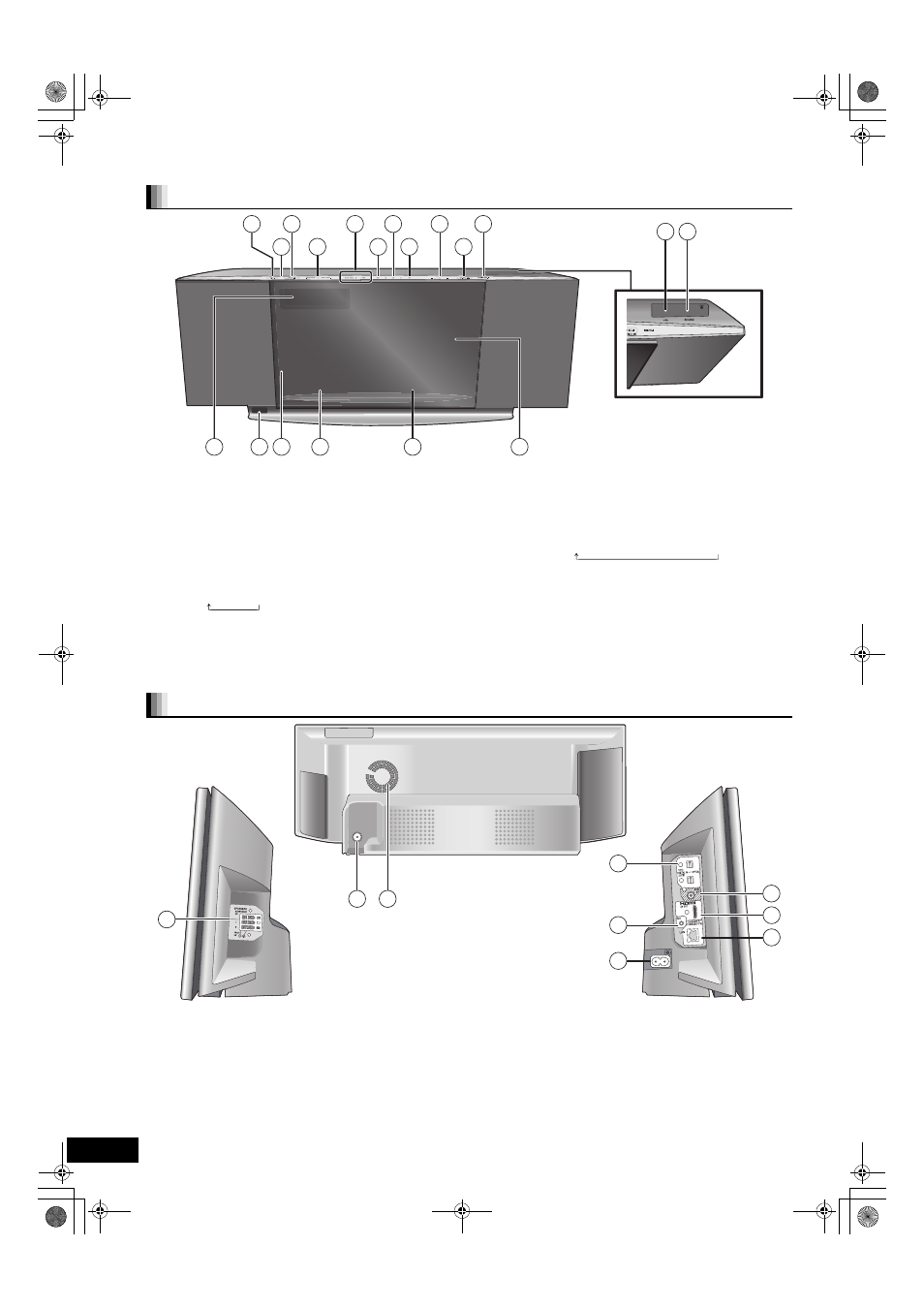

Benutzung der Bedienelemente (Hauptgerät)
1 Standby-/Ein-Schalter ( Í/I) (> 12)
Drücken Sie diese Taste, um das Gerät in den Standby-Modus oder
aus diesem einzuschalten. Auch im Standby-Modus verbraucht das
Gerät eine geringe Menge Strom.
2 Bereitschfts/Einschaltanzeige
Diese Anzeige erleuchtet beim Einschalten des Geräts und erlischt
im Standby-Modus.
3 Öffnen oder Schließen der Schiebeklappe auf der iPod-Seite
(> 12)
4 Überspringen-Zeitlupe-Suchlauf (> 17)/Auswahl Radiosender
(> 24)
5 Auswahl der Quelle (> 14)
[BD/SD]: BD/DVD )SD
[iPod]: IPOD
“SD” erscheint nicht am Display des Geräts, wenn die SD-Karte nicht
im SD-Karte-Schlitz steckt.
6 Stopp (> 17)
7 Pause (> 17)
8 Start Wiedergabe (> 16)
9 Einstellen der Lautstärke des Geräts (> 17)
: Öffnen oder Schließen der Schiebeklappe auf der Disc-Seite
(> 12)
; Auswahl der Quelle (> 14)
[RADIO/EXT-IN]: FM )USB )AUX )D-IN 1 )D-IN 2
“USB” erscheint nicht am Display des Geräts, wenn kein USB-Gerät
am USB-Anschluss eingesteckt ist.
< Display
= Signalsensor Fernbedienung
> iPod Schalthebel zum Andocken (> 28)
? iPod-Anschluss (> 28)
@ Disc-Lade (> 12)
A Schiebeklappe
B USB-Anschluss (> 16)
C Schlitz SD-Karte (> 16)
1 Anschluss SPEAKERS (> 8)
2 Anschluss FM-Radioantenne (> 10)
3 Ventilator
4 OPTICAL DIGITAL IN-Anschlüsse
Anschluss 1 (TV) ist für den Anschluss des Fernsehgeräts
vorgesehen. (> 9)
Anschluss 2 (STB) kann auch für andere Geräte und nicht nur für
das Fernseh gerät verwendet werden. (> 10)
5 AUX-Anschluss (> 9)
Dieser Anschluss kann auch für andere Geräte und nicht nur für das
Fernsehgerät verwendet werden.
6 AC IN Anschluss (> 11)
7 VIDEO OUT-Anschluss (> 9)
8 HDMI AV OUT-Anschluss (> 9)
9 LAN-Anschluss (> 11) [BTX77]
Front und Oberseite
2
1
14 13 15 16 17
3
8
9 11
10
18 19
7
4
5
6
12
Anschlüsse an Seite und Rückwand
FM ANT 75 Ω
FM ANT 75 Ω
1
2
6
3
7
8
9
4
5
