Preparativi
RQT9846 59
≥ Per informazioni su una misura di sicurezza che è possibile adottare per evitare che i diffusori cadano, vedere a
pagina 63.
≥ Per evitare di danneggiare o graffiare l’unità, stendere un panno morbido ed effettuare il montaggio su di esso.
Montare gli altoparlanti seguendo i passaggi 1 e 2 di “Collocazione dei
diffusori in orizzontale” (> 51, 52).
Fissare le gambe di supporto e i piedi degli altoparlanti.
≥ Tenere le viti e i piedi degli altoparlanti fuori della portata dei bambini, per evitare che le possano ingerire.

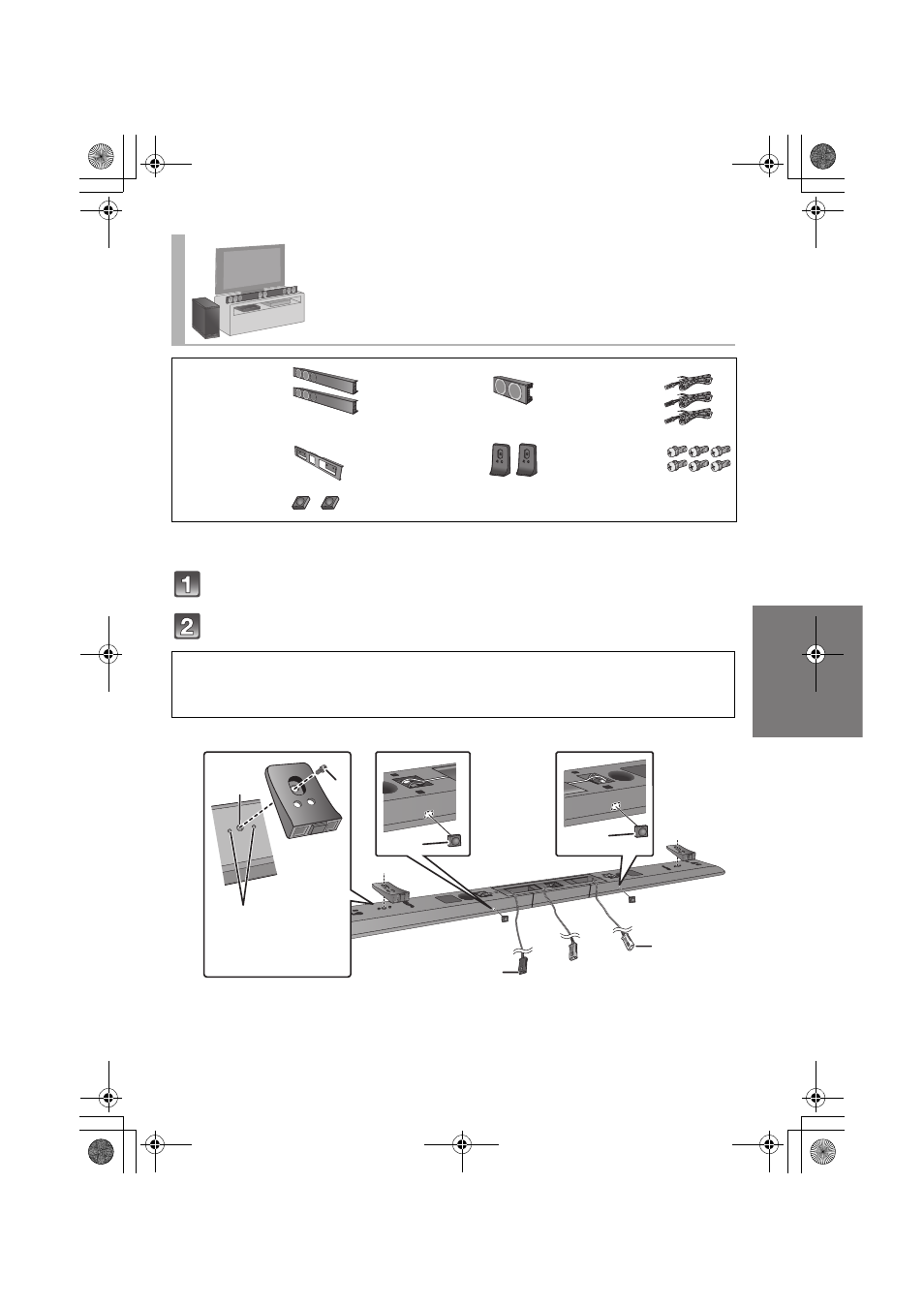

Posizionare gli altoparlanti usando le gambe di
supporto e i piedi degli altoparlanti
∏ 2 Diffusori
anteriori
∏ 1 Diffusore
centrale
∏ 3 Cavi dei
diffusori
BIANCO: Sinistra
ROSSO: Destra
VERDE: Centro
∏ 1 Staffa metallica ∏ 2 Gambe di
supporto
∏ 6 Viti
∏ 2 Piedini del
diffusore
Connettore rosso:
Con il diffusore rivolto verso il basso, il diffusore collegato al cavo con connettore rosso deve
essere posizionato sul lato sinistro.
Connettore bianco:
Con il diffusore rivolto verso il basso, il diffusore collegato al cavo con connettore bianco deve
essere posizionato sul lato destro.
A Vite (in dotazione)
≥ Serrare saldamente.
B Foro della vite
C Piede dell’altoparlante (in dotazione)
D Connettore diffusore destro
E Connettore diffusore sinistro
 





Allineare le parti sporgenti
sull’altoparlante con la
gamba di supporto.
Rosso
Bianco
