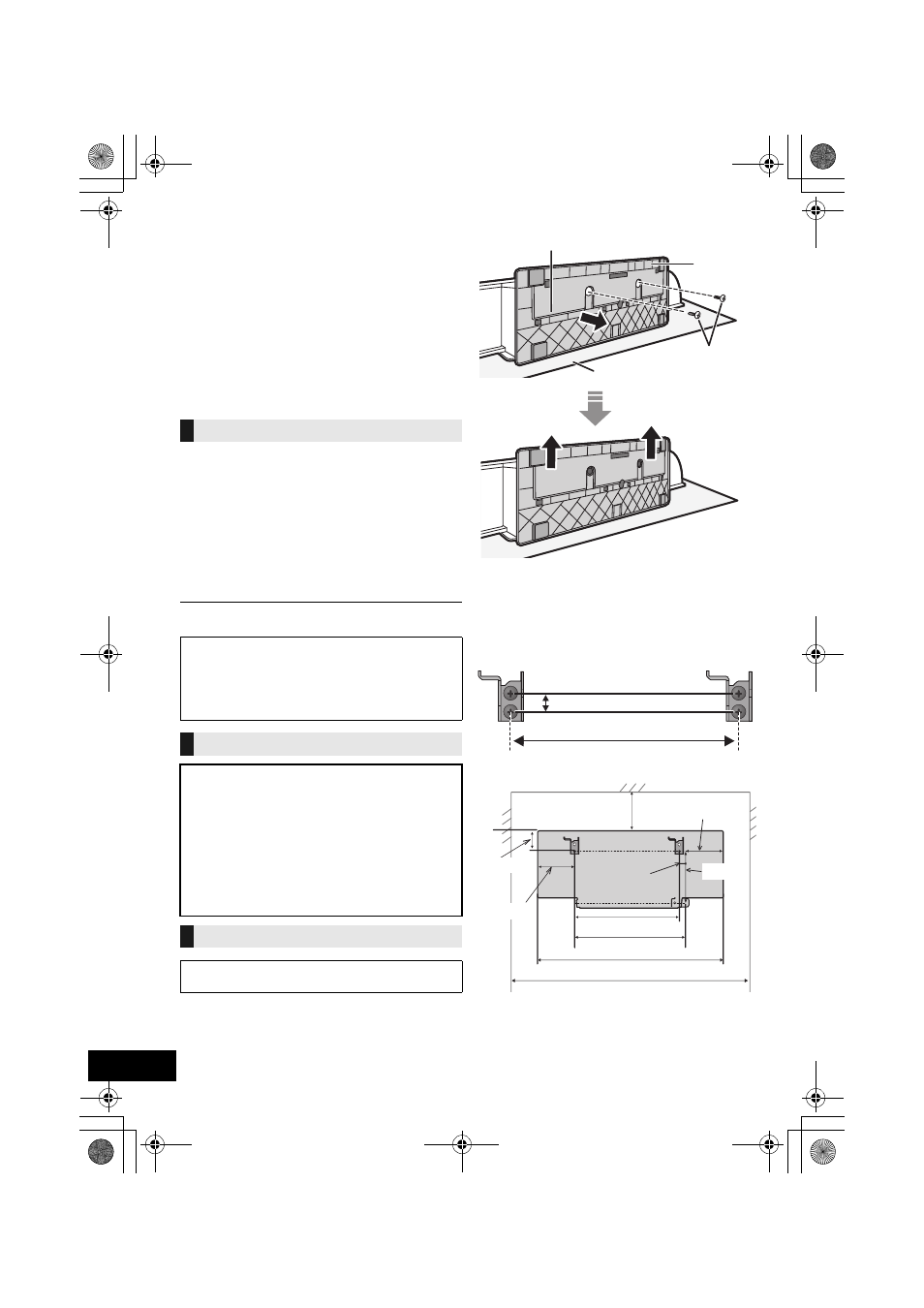

Wandmontage des Geräts
(optional)
Dieses Gerät kann mit den beiliegenden
Wandhalterungen usw. an der Wand montiert werden.
Stellen Sie sicher, dass die verwendete Schraube und
die Wand ausreichend fest sind, um das Gericht von
mindestens 33 kg aufzunehmen.
Die Schrauben und sonstigen Bauteile liegen nicht bei, da
Typ und Größe bei jeder Installation unterschiedlich sind.
≥ Siehe in Schritt 3 der “Anleitung zur Wandmontage”
für Details zu den erforderlichen Schrauben.
≥ Bringen Sie als eine zusätzliche
Sicherheitsmaßnahme unbedingt die Halteschnur an.
∫ Mitgeliefertes Zubehör
≥ 1 Sicherheitshalterung
≥ 1 Schraube
≥ 2 Wandhalterungen
∫ Zusätzlich erforderliches Zubehör
(handelsüblich)
≥ 4 Wandbefestigungsschrauben
≥ 1 Sicherheitshalterungsschraube
≥ 1 Seil zur Sturzprävention*
1
≥ 1 Ösenschraube
*1: Verwenden Sie ein Seil, das dazu ausgerichtet ist, über
33 kg zu tragen (mit einem Durchmesser von ca. 1,5 mm).
1
Trennen Sie den Ständer vom Gerät.
{. Lösen Sie die Befestigungsschraube (2 Stück) an der
Unterseite des Geräts.
{. Ziehen Sie vorsichtig den Ständer aus dem Gerät, wie
abgebildet.
≥ Bewahren Sie die Schrauben und den Ständer an
einem sicheren Platz auf.
2
Verwenden Sie einen Maßstab zur Bestimmung
der Einbaustellen für die Wandhalterungen (auf
beiden Seiten) und markieren Sie diese.
{. Die folgenden Abbildungen zeigen, wie Sie die genaue
Position der Befestigungslöcher bestimmen.
Anordnung der Wandhalterungen
Platzbedarf
Installationszubehör
≥ Bewahren Sie die Sicherheitshalterung außerhalb der
Reichweite von Kindern auf, um ein Verschlucken zu
verhindern.
≥ Bewahren Sie Schrauben außerhalb der Reichweite
von Kindern auf, um ein Verschluckens zu verhindern.
≥ Bewahren Sie die Wandhalterungen für Kinder
unzugänglich auf, um ein Verschlucken zu verhindern.
Sicherheitshinweise
Eine fachgerechte Installation ist erforderlich.
Die Installation ist ausschließlich durch eine
qualifizierte Installationsfachkraft durchzuführen.
PANASONIC ÜBERNIMMT KEINE
VERANTWORTUNG FÜR SACHSCHÄDEN UND/
ODER SCHWERE VERLETZUNGEN,
EINSCHLIESSLICH TOD, DURCH DIE
UNSACHGEMÄSSE INSTALLATION ODER
HANDHABUNG.
≥ Achten Sie darauf, dieses Gerät wie in dieser
Bedienungsanleitung beschrieben zu installieren.
Anleitung zur Wandmontage
Schalten Sie vor der Montage das Gerät aus und
trennen Sie das Netzkabel von der Stromversorgung.
Unterseite des Gerätes
Ständer
Weiche Decke oder Tuch
Befestigungsschraube
202 mm
12,5 mm
300 mm
232 mm
700 mm
66 mm
202 mm
125 mm
143 mm
500 mm
118 mm 30 mm
