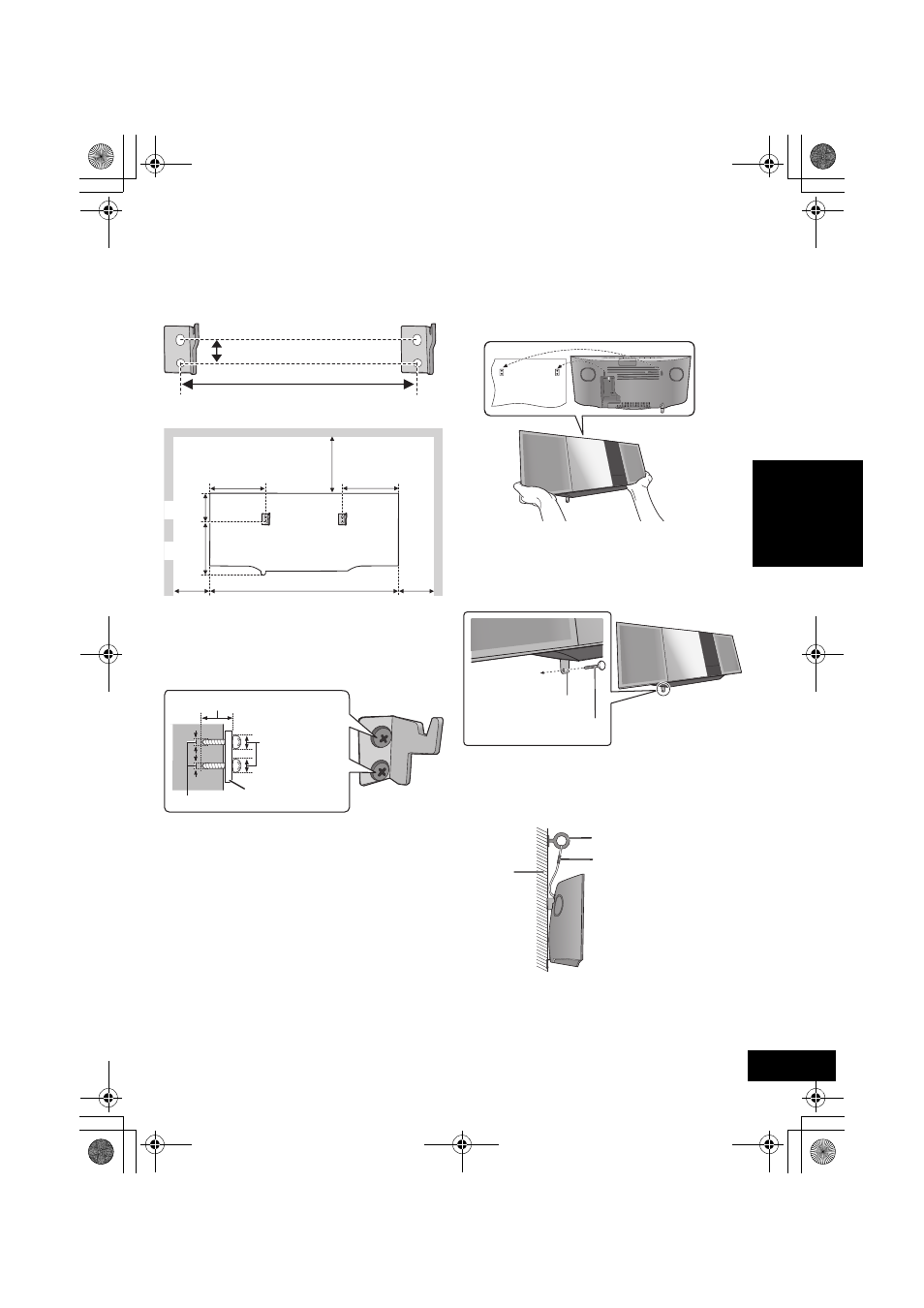

Mesurez et marquez la position des deux cotés
des supports de montage muraux.
≥ Utilisez l’illustration ci-dessous pour identifier les
positions de vissage.
Position pour l’installation des supports de
montage muraux
Espace nécessaire
5
Fixez le support de montage mural sur les deux
cotés du mur à l’aide de deux vis (non fournies).
≥ Utilisez un niveau pour vous assurer que les deux
supports de montage muraux sont à niveau.
6
Accrochez l’appareil solidement sur les supports
de montage muraux en utilisant vos deux mains.
≥ Après avoir accroché l’appareil, retirez votre main avec
précaution pour vérifier que l’appareil est solidement
accroché aux supports de montage muraux.
7
Vissez la vis de fixation du support de sécurité
(non fournie) pour sécuriser le support sur le mur.
≥ Référez-vous à l’étape 5 pour les exigences avant le
vissage.
8
Attachez la cordelette de prévention des chutes
(non fournie) au mur.
≥ Assurez-vous que le jeu de la cordelette n’est pas trop
lâche.
204 mm
13 mm
500 mm
75 mm
142 mm 154 mm
100 mm
142 mm
300 mm
100 mm
Au moins 30 mm
‰7,5 mm à
‰9,4 mm
‰4 mm
Supports pour
montage muraux
≥ Branchez l’antenne et le cordon d’alimentation secteur à
l’appareil avant l'accrocher au mur. (l 27)
ュモャチモワヵバ ョヮチモワヵ ヘブ„ Mur
Vis de fixation pour support
de sécurité (non fourni)
Support de sécurité
Fixez au mur
Cordelette (non fournie)
Vis à œilleton (non fournie)
Mur
