(L)
MW-Rahmenantenne
2
MW-Rahmenantenne
1
2
Setzen Sie die Rahmenantenne in ihren
Ständer ein.
1
UKW-Zimmerantenne
Befestigen Sie den Antennendraht
mit Klebeband an einer Wand usw.
in der Position, in der die optimale
Empfangsqualität erzielt wird.
Klebeband
UKW-Zimmerantenne
Netzkabel
Anschließen des Steckers
Auch bei richtigem Anschluss des Steckers kann je
nach Bauart der Buchse das Steckeräußere
vorstehen (siehe die Abbildung). Die einwandfreie
Funktion wird dadurch nicht beeinträchtigt.
Das mitgelieferte Netzkabel ist ausschließlich für den
Gebrauch mit diesem Gerät bestimmt. Dieses
Netzkabel auf keinen Fall für andere Geräte
verwenden.
Anmerkung
Trennen Sie daher den Netzstecker von der
Netzsteckdose, um Energie einzusparen, wenn das
Gerät längere Zeit nicht benutzt werden soll. Nach
erneutem Anschließen an das Stromnetz müssen
bestimmte Einstellungen, die in der Zwischenzeit aus
dern Benutzerspeicher des Gerätes gelöscht
wurden, wieder vorgenommen werden.
Hinweis
Stecker
Steckerbuchse
Ca. 6 mm
4
Einrichtung
Schließen Sie das Netzkabel erst an, nachdem Sie alle anderen Anschlüsse hergestellt haben.
Vorbereitung

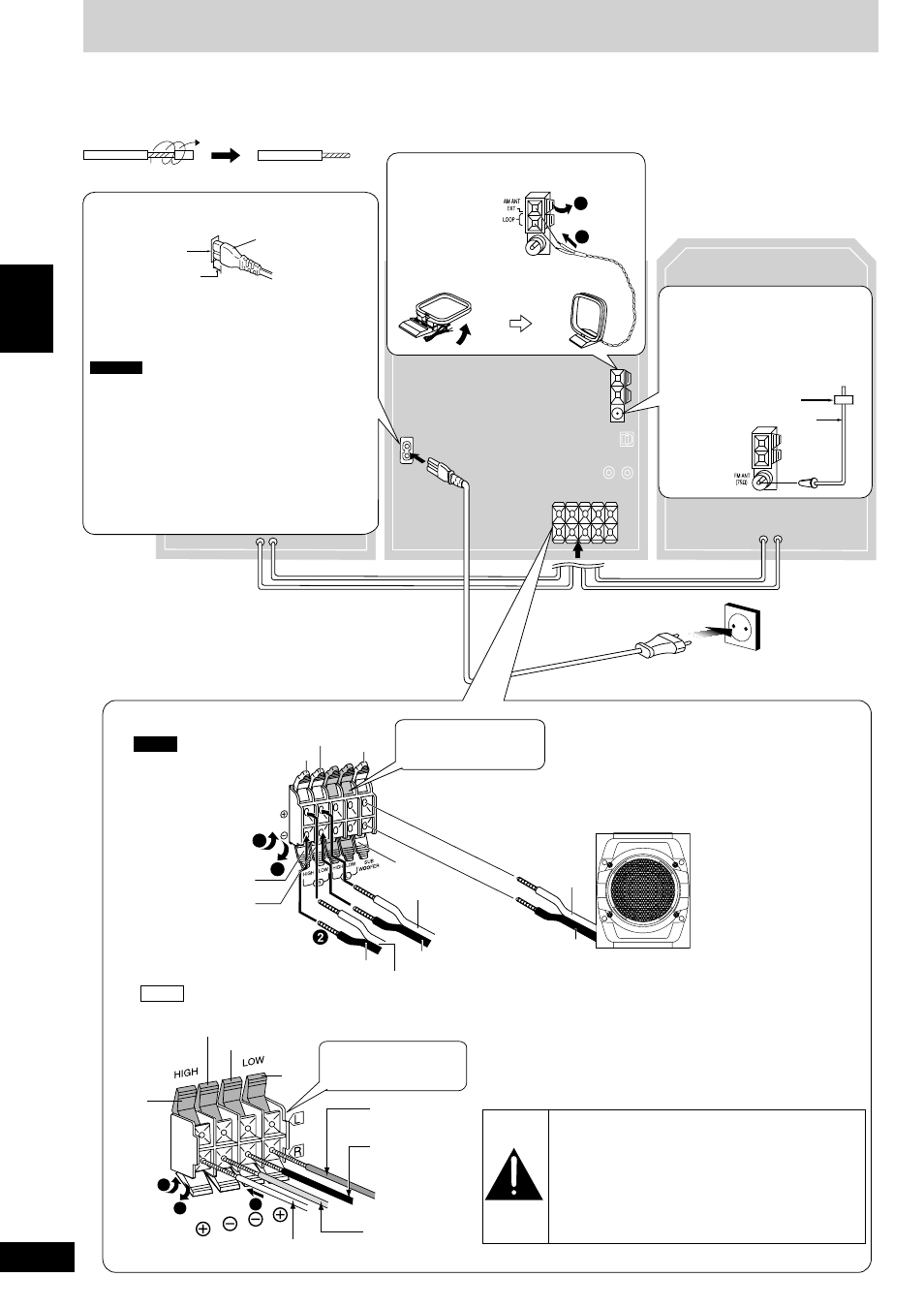

Ziehen Sie ein kleines Stück der Isolierung ab und verdrehen Sie die Isolierung an der Spitze von Antennenkabeln und Lautsprecherkabeln.
3
Lautsprecherkabel
Die Abbildung zeigt das Modell SC-AK520.
AK520
AK320
Verwenden Sie ausschließlich die mitgelieferten Lautsprecher.
Mit den mitgelieferten Lautsprechern wird die optimale Klangqualität
von dieser Anlage erzielt. Bei Verwendung anderer als der Lautsprecher
im Lieferumfang kann das Gerät beschädigt werden, und die
Klangqualität wird beeinträchtigt.
Rot (+)
Blau (–)
Grau (+)
Schwarz
Blau
Rot
Grau
Schwarz (–)
2
1
3
Schließen Sie das Kabel
für den linken (L) Kanal
auf gleiche Weise an.
Vorsicht
•
Verwenden Sie die Lautsprecher nur mit dem
empfohlenen System, weil sonst der Verstärker oder
die Lautsprecher u.U. beschädigt werden oder ein
Feuerausbruch verursacht werden kann. Wenden Sie
sich an einen qualifizierten Fachmann, falls eine
Beschädigung aufgetreten ist oder sich die
Wiedergabeleistung plötzlich verändert.
•
Diese Lautsprecherboxen nicht an einer Wand oder
an der Decke befestigen.
-
1
3
Blau (–)
Grau (+)
Rot (+)
(SB-WAK520)
Subwoofer
Rot
Rot
Grau
Schwarz
Blau
Schwarz (–)
Schwarz
Rot (+)
Schwarz (–)
Schließen Sie das Kabel
für den linken (L) Kanal
auf gleiche Weise an.
