Seite 8
8

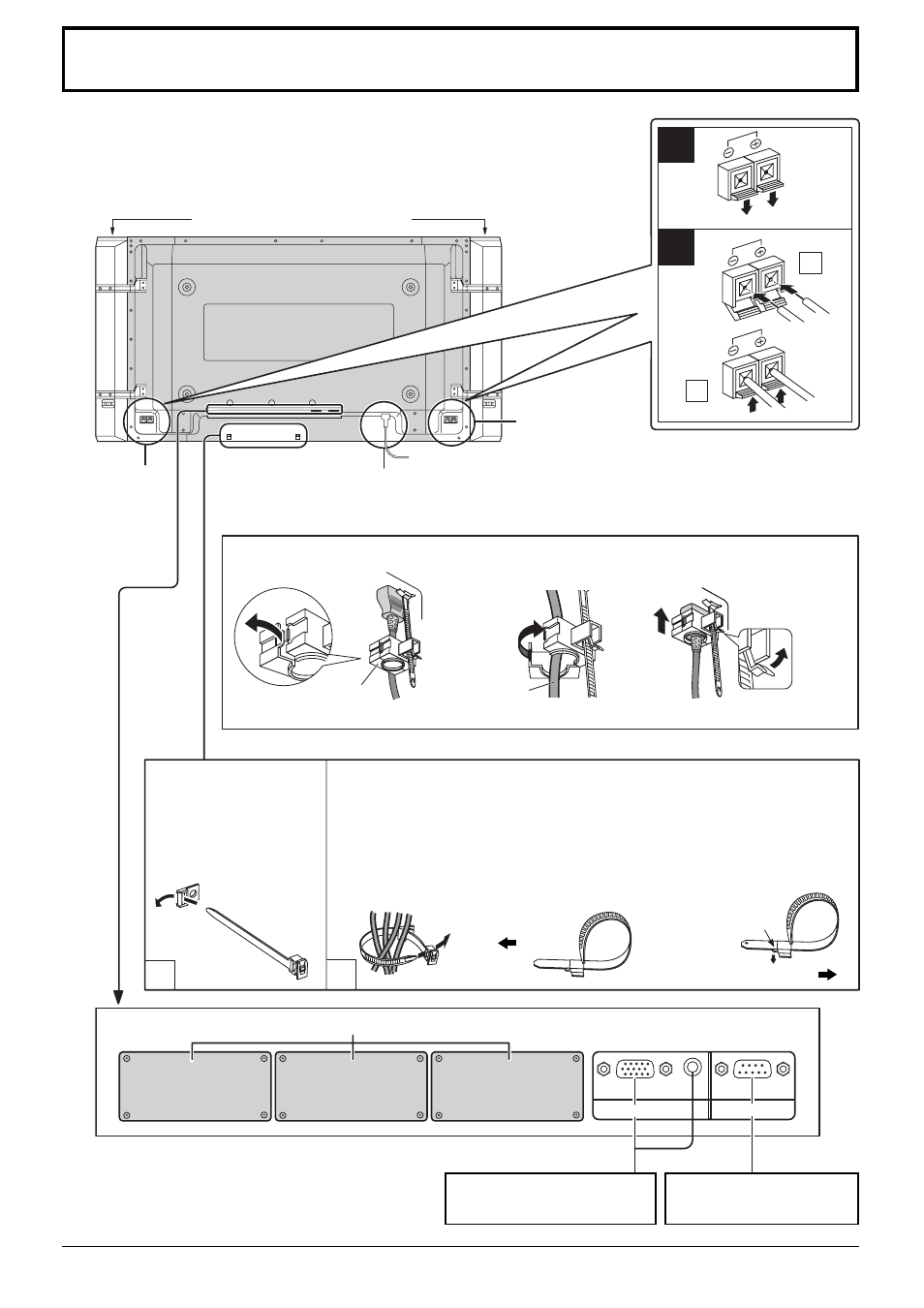

Anschlüsse
Beim Anschluss der Lautsprecher ist sicherzustellen, dass nur die als Sonderzubehör
erhältlichen Lautsprecher verwendet werden. Siehe die Installations-Anleitung der
Lautsprecher für Hinweise zur Installation der Lautsprecher.
SERIAL
PC IN
AUDIO
1
2
1
2
1
2
– Kabelbänder Lockere Kabel mit den Bändern zusammenbinden.
Lautsprecher-
Buchsen (R)
Lautsprecher-
Buchsen (L)
Lautsprecher (Sonderzubehör)
Das Kabel-Halteband
wie in der Abbildung
g e z e i g t d u r c h d i e
Klemme stecken.
Zum Bündeln der an den Terminals angeschlossenen Kabel das Halteband
um die Kabel legen und das angespitzte Ende wie in der Abbildung gezeigt
durch den Halter schieben.
Bei den Kabeln sollte zur Vermeidung der Belastung (besonders für
das Netzkabel) ausreichend Durchhang vorhanden sein; abschließend
alle Kabel mit der mitgelieferten Kabelklemme zusammenbinden.
Festziehen:
Lösen:
Knopf gedrückthalten
– Befestigung des Netzkabels
Von EXIT-Monitor-Buchse an
Computer (siehe Seite 9)
Steckplätze für optionale Terminal-Boards (abgedeckt)
Von SERIAL-Buchse an
Computer (siehe Seite 10)
STECKPLATZ 1
STECKPLATZ 2
STECKPLATZ 3
3. Die Klemme hochschieben und
den Netzkabelstecker befestigen.
2. Das Netzkabel einlegen
und die Klemme
schließen.
1. Die Klemme öffnen.
Klemme
Netzkabel
Hinweis: Der in der Abbildung gezeigte Netzstecker kann ein anderer sein als der des verwendeten Gerätes.
Zum Lösen der
Klemme:
Anschluss des Netzkabels
(siehe Seite 11)
(Beispiel: TH-42PWD7E)
Ziehen
Ziehen
