Grundlegende Anschlüsse
HDMI 1
HDMI 2
DIGITAL
AUDIO OUT
COMPONENT
AUDIO
OUT
AUDIO
IN
L
R
L
R
Y
P
B
P
R
RGB
VIDEO
S VIDEO
RGB
VIDEO
AV 2
PC
AV 1
RF OUT
RF IN
RF IN
RF OUT
RF IN

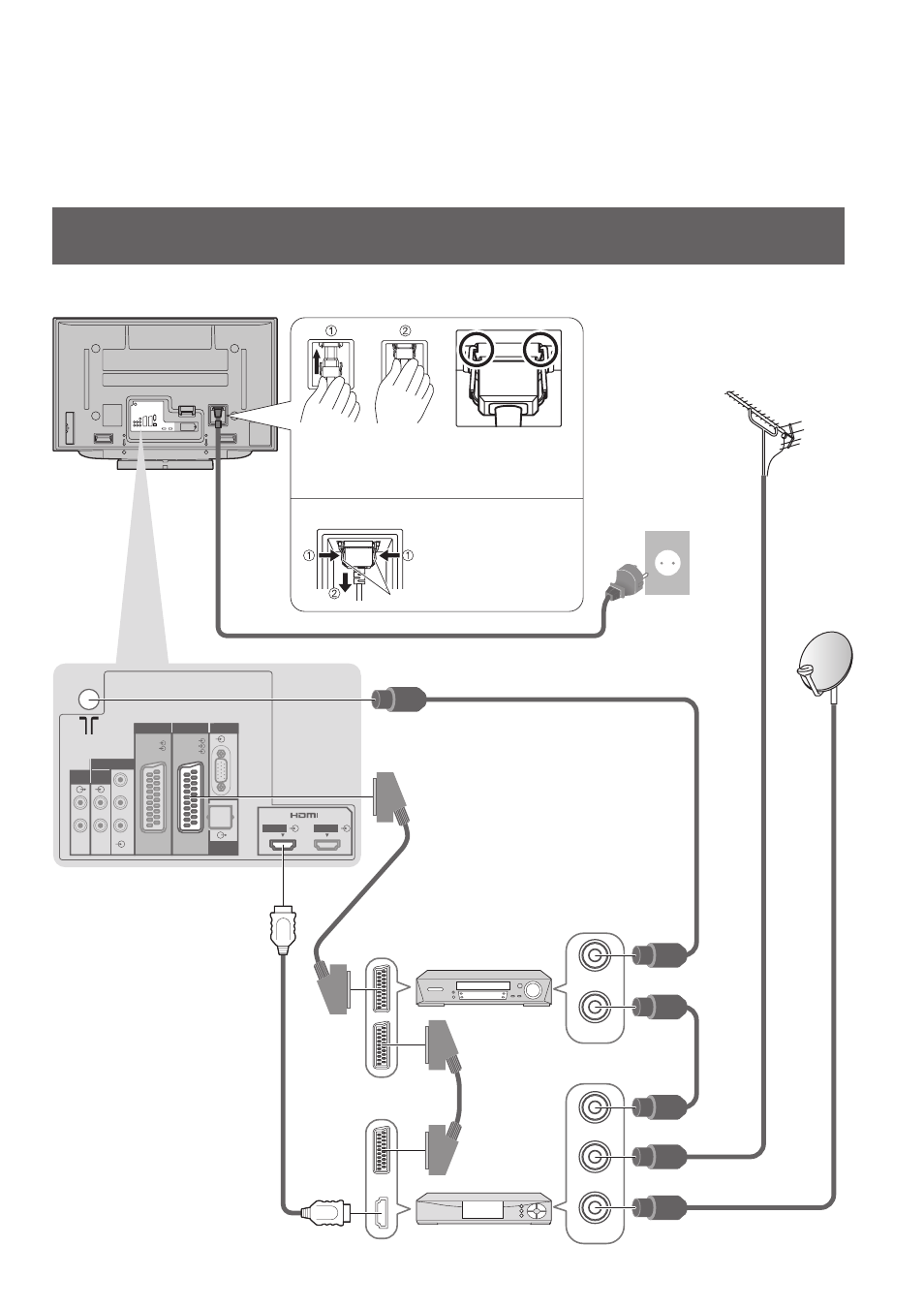

Beispiel 3
Anschließen eines DVD-Recorders / Videorecorders und eines Kabeltuners
Fernseher, DVD-Recorder / Videorecorder und Kabeltuner
Antenne
Rückseite des Fernsehers
Kabeltuner
220-240 V
Wechselstrom,
50 / 60 Hz
HF-Kabel
HF-Kabel
HF-Kabel
Eindrücken, bis die
Laschen an beiden
Seiten hörbar
einrasten
Netzkabel (mitgeliefert)
SCART-Kabel
(vollständig
verdrahtet)
HDMI-kompatibles,
vollständig verdrahtetes Kabel
Vergewissern Sie
sich, dass das
Netzkabel sicher
befestigt ist.
Zum Freigeben drücken
Sie auf die beiden
Arretierungen, und ziehen
Sie den Steckverbinder
dann heraus.
•
Entfernen vom Fernseher:
Laschen
DVD-Recorder
oder
Videorecorder
SCART-Kabel
(vollständig verdrahtet)
HF-Kabel
