Anschlüsse – Panasonic TH42PWD8ES Benutzerhandbuch
Seite 8
8
1
2
1
2
1
2
SERIAL
PC IN
AUDIO
SLOT2
SLOT1
SLOT3
VIDEO IN
VIDEO OUT
AUDIO
IN
R
L
AV
S VIDEO IN

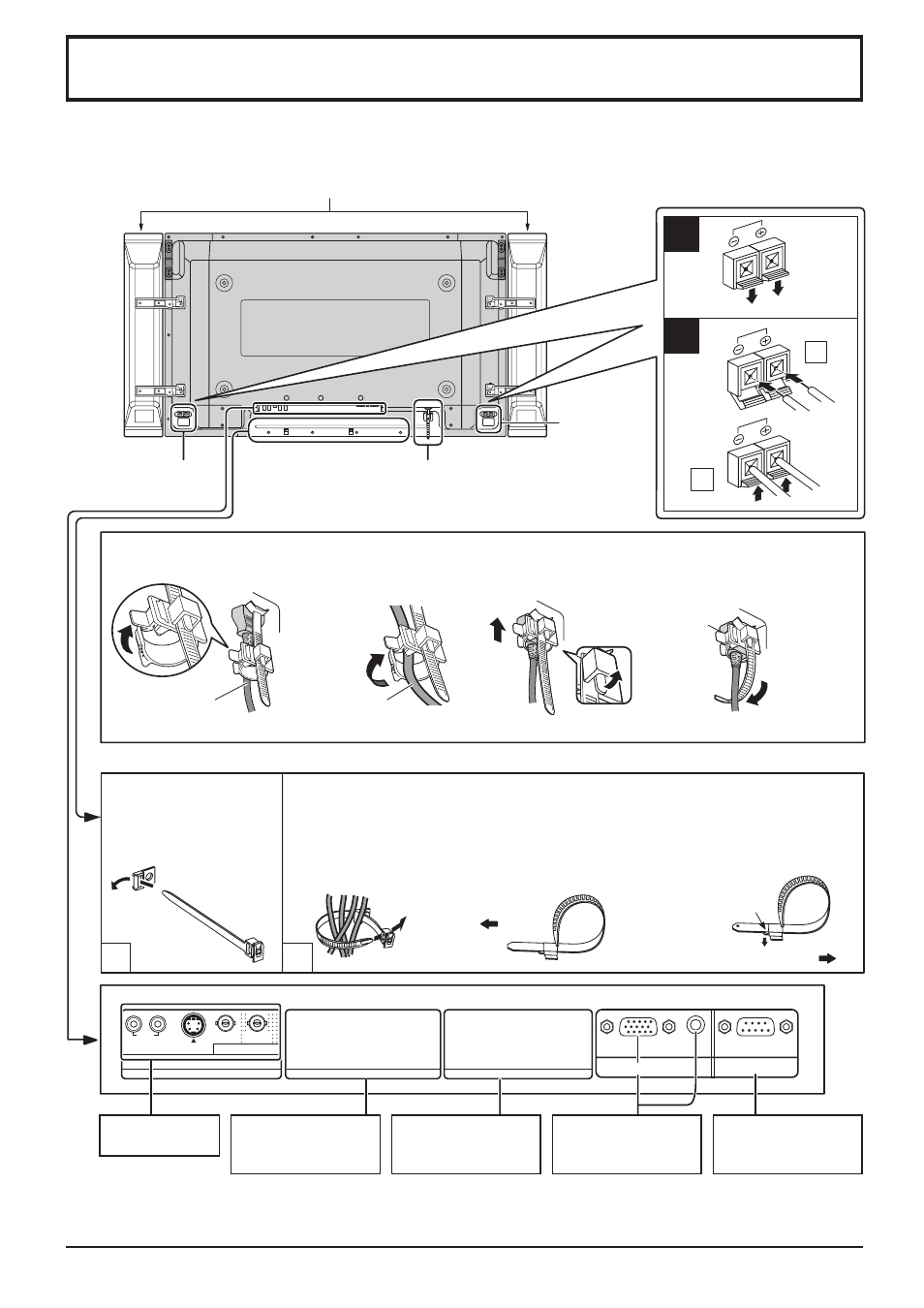

Beim Anschluss der Lautsprecher ist sicherzustellen, dass nur die als Sonderzubehör erhältlichen Lautsprecher
verwendet werden. Siehe Installations-Anleitung der Lautsprecher für Hinweise zur Installation der Lautsprecher.
(Beispiel: TH-42PWD8EK)
Lautsprecher (Sonderzubehör)
– Befestigung des Netzkabels
Hinweise:
• Die Anschlussplatte ist werkseitig nur in SLOT 1 eingesetzt.
• TH-37PWD8EK/S verfügen lediglich über zwei Steckplätze.
Lautsprecher
Buchsen (R)
Lautsprecher
Buchsen (L)
Anschluss des Netzkabels
(siehe Seite 12)
3. Die Klemme hochschieben
und den Netzkabelstecker
befestigen.
2. Das Netzkabel
einlegen und die
Klemme schließen.
1. Die Klemme öffnen.
Klemme
Netzkabel
Hinweis: Der in der Abbildung gezeigte Netzstecker kann ein anderer sein als der des verwendeten Gerätes.
4. Schieben Sie das Ende
mit der festen Klemme in
die schmale Öffnung unten
rechts an der Abdeckung.
Zum Lösen
der Klemme:
– Kabelbänder Lockere Kabel mit den Bändern zusammenbinden.
Das Kabel-Halteband
wie in der Abbildung
gezeigt durch die
Klemme stecken.
Zum Bündeln der an den Terminals angeschlossenen Kabel das Halteband um
die Kabel legen und das angespitzte Ende wie in der Abbildung gezeigt durch den
Halter schieben.
Bei den Kabeln sollte zur Vermeidung der Belastung (besonders für das
Netzkabel) ausreichend Durchhang vorhanden sein; abschließend alle Kabel
mit der mitgelieferten Kabelklemme zusammenbinden.
Festziehen: Lösen:
Ziehen
Knopf gedrückthalten
Ziehen
AV-Anschlüsse
(siehe Seite 11)
Steckplätze für
optionale Terminal-
Boards (abgedeckt)
Steckplätze für
optionale Terminal-
Boards (abgedeckt)
Von EXIT-Monitor-
Buchse an Computer
(siehe Seite 9)
Von SERIAL-Buchse
an Computer (siehe
Seite 10)
Anschlüsse
