Seite 24
24
Audio
OUT
Video
OUT
S-Video
OUT
L
R
Anschlüsse
An diesen Fernseher können verschiedene zusätzliche Geräte angeschlossen werden. Die nachfolgenden Seiten
beschreiben Details der Anschlüsse externer Ausstattungen an die Seiten- und Rückseiten des Fernsehers.
Nach dem Anschließen Ihres Zusatzgerätes können Sie die Eingabe folgendermaßen ansehen:
Die TV/AV-Menütaste drücken.
Solange die farbigen-Auswahltasten angezeigt werden, wählen Sie die
Seite durch Drücken der Blauen oder Roten Taste, und drücken Sie dann
die farbigen Tasten, um die wiederzugebende AV-Quelle zu wählen.
Rote-Taste :
AV1-Scart-Anschluss (Video, RGB) / Zurück
Grüne-Taste
: AV2-Scart-Anschluss (Video, S-Video, RGB)
Gelbe-Taste :
AV3-Anschlüsse für Audio, Video, S-Video /
oder Komponentenbuchse
Blaue-Taste
: Weiter / HDMI
Die Tasten, die auf dem Bildschirm angezeigt werden, verschwinden
nach wenigen Sekunden wieder. Wenn Sie einen Eingang wählen
möchten, die Tasten aber nicht angezeigt sind, drücken Sie einfach
erneut eine der farbigen Tasten, um die Funktion wieder aufzurufen.
Hinweise:
• Der Lautstärkepegel der Kopfhörer kann durch die Wahl von “Kopfhörerlaut.” im Menü “Toneinstellung” eingestellt
werden.
• Die abgebildeten zusätzlichen Geräte und Kabel gehören nicht zum Lieferumfang dieses Fernsehers.
Hinweise:
• Die AV-Quelle kann auch mittels der TV/AV-Tasten am Bedienpult (oben) des Fernsehers gewählt werden.
Drücken Sie mehrmals die TV/AV-Taste, bis Sie die gewünschte AV-Quelle erreichen.
• Im AV-Betrieb (bzw. HDMI) gibt es im Menü Bildeinstellung, Toneinstellung und Installation (z. B. im Menü
Installation gibt es die Option TV Speicher-Menü nicht) weniger Möglichkeiten.
• Dieser Fernseher kann in den AV-Betrieb automatisch umschalten, wenn das angeschlossene Gerät ein
Schaltsignal ausgibt. In disem Fall werden in der linken oberen Ecke des Bildschirmes ein "EC" Symbol und das
Signal des Gerätes angezeigt. Handelt es sich um ein "RGB-Signal", wird in der oberen linken Ecke "EC/RGB"
angezeigt. Bei Änderung des TV-Programmplatzes bleibt das empfangene Bild unverändert.
• Zurück zum TV-Modus gelangen Sie durch Drücken der "TV/AV" Taste oder durch das Ausschalten des
angeschlossenen Gerätes.
• Wenn die externen Geräte über eine Funktion zur Anpassung des Bildformats verfügen, setzen Sie das Format
auf 16:9.

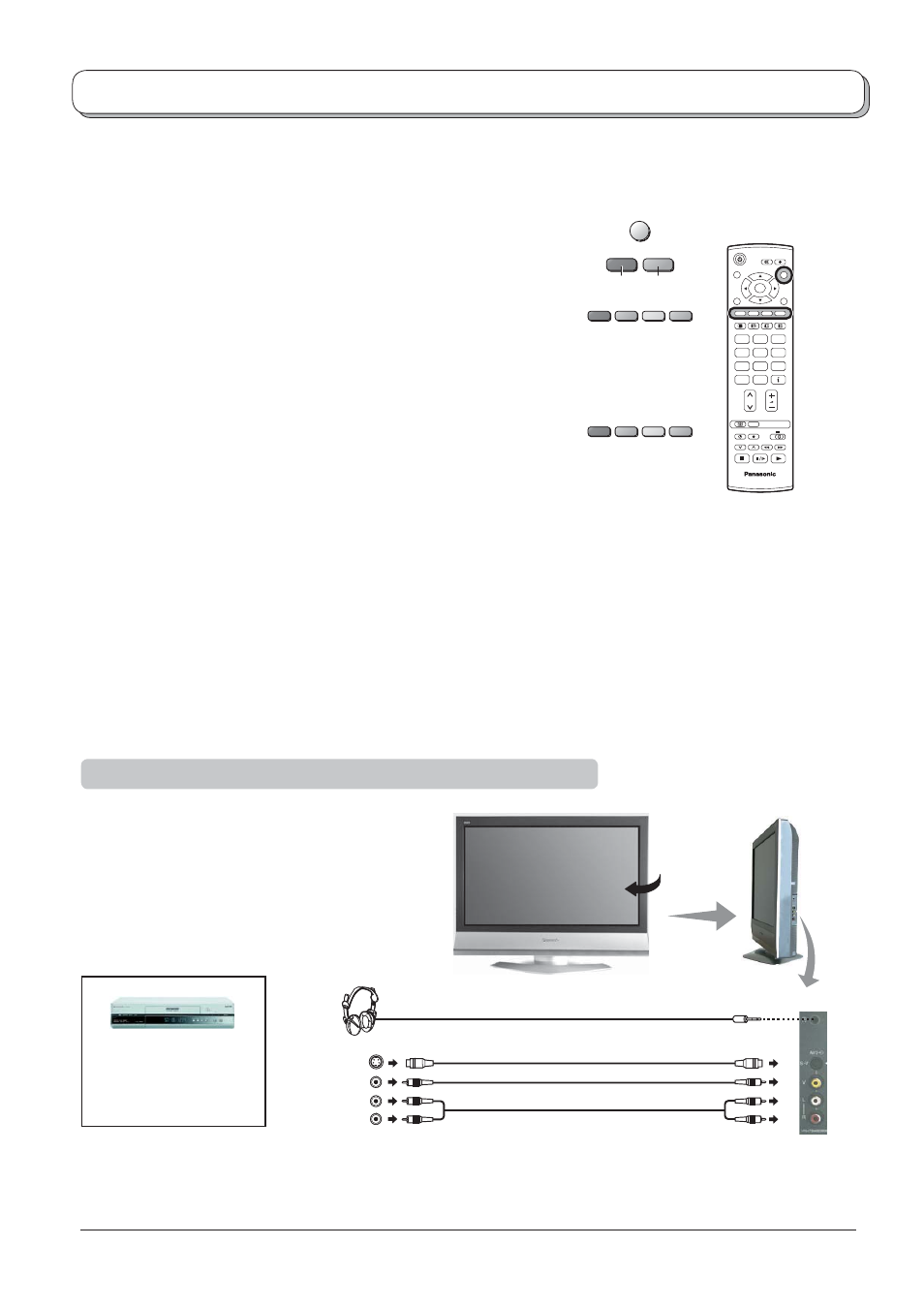

Anschluss an die Kopfhörer / AV3-Buchse
TV
N
1
2
3
4
5
6
7
8
9
0
OK
C
(Nicht mitgeliefert)
(M3-Stecker)
VIDEORECORDER /
S-VIDEORECORDER
DVD-SPIELER
CAMCORDER /
S-VIDEO-CAMCORDER
AUDIO
VIDEO
S-VIDEO
TV/AV
Rot
Blau
Anschluss an die S-VIDEO- oder VIDEO-Buchse.
