12
Kommunikationsparameter
Signalpegel Kompatibel mit RS-232C
Synchronisation Asynchron
Baud-Übertragungsrate 9600 bps
Parität Keine
Zeichenlänge 8 Bits
Stoppbit 1 Bit
Flussregelung -

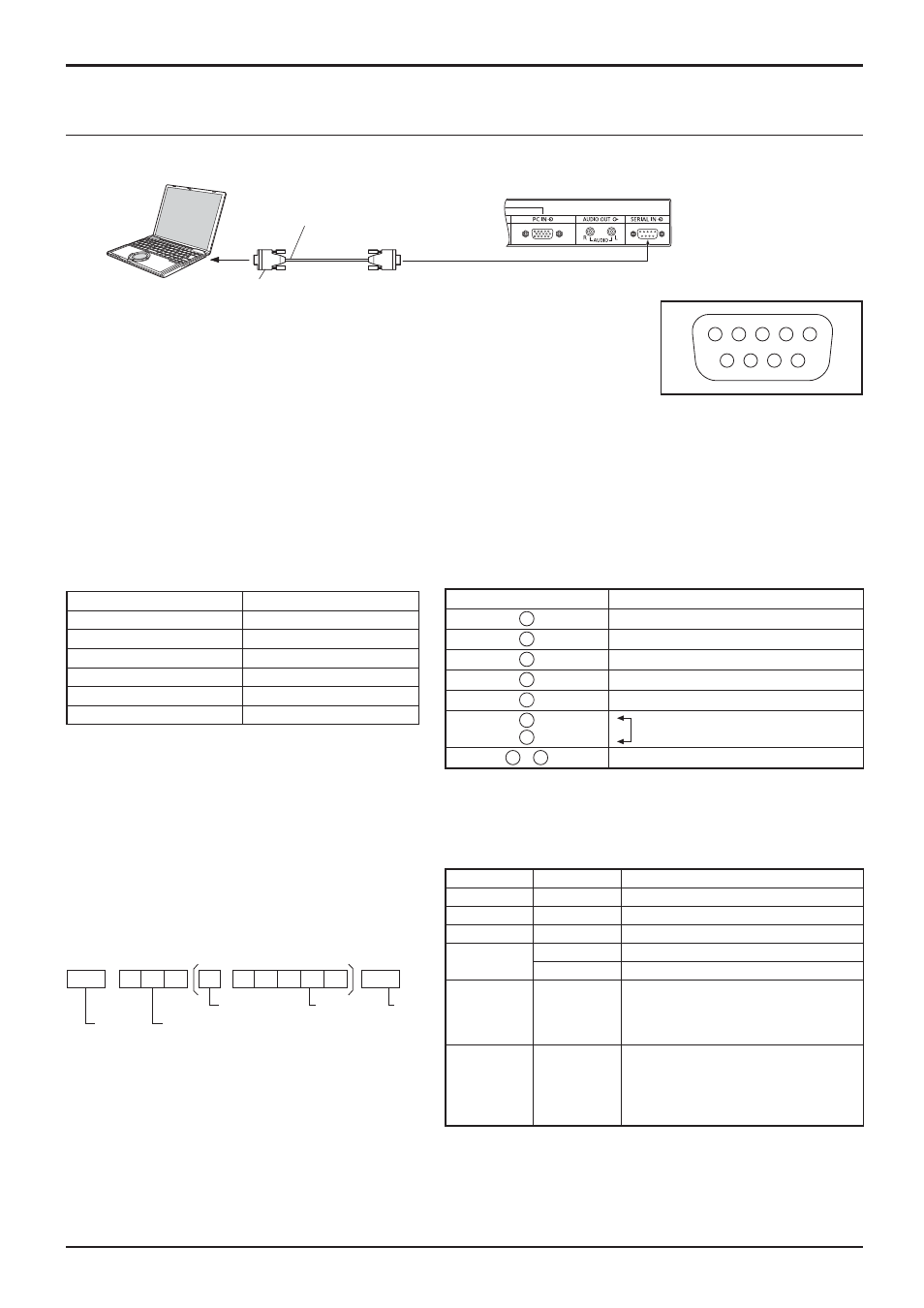

Anschluss an die SERIAL-Buchsen
Für die Steuerung des Displays mit einem Computer wird die SERIAL-Buchse verwendet.
Anschlüsse
Hinweise:
• Zum Anschluss des Computers an das Display ein gerades
RS-232C-Kabel verwenden.
• Der gezeigte Computer wird nur als Beispiel verwendet.
• Die in den Abbildungen gezeigten zusätzlichen Geräte und
Kabel sind nicht im Lieferumfang eingeschlossen.
6 7 8 9
1 3 4 5 2
Stiftanordnung für die SERIAL-
Buchse
Signalbezeichnungen für SERIAL IN-Buchse
Klemme Einzelheiten
2 R X D
3 T X D
4 DTR
5 GND (Masse)
6 DSR
7
8
(bei diesem Gerät kurzgeschlossen)
1 • 9 NC
Bei diesen Signalbezeichnungen handelt es sich um die in
den Spezifi kationen von Personalcomputern gebräuchlichen
Bezeichnungen.
Computer
RS-232C Gerades Kabel
D-Sub, 9polig
(Stecker)
(Buchse)
Die SERIAL-Buchse entspricht der Schnittstelle RS-232C, es ist deshalb möglich das Display mit einem angeschlossenen
Computer zu steuern.
Im Computer muss dazu eine Software für das Senden und Empfangen von Steuerbefehlen installiert
sein, die die nachstehenden Bedingungen erfüllen. Die Software kann mit einem Anwendungsprogramm
für eine Programmiersprache zusammengestellt werden. Für Einzelheiten wird auf die Anleitungen der
Computeranwendungsprogramms verwiesen.
Befehl
Befehl Parameter Steuerung
PON Keine Einschalten
POF Keine Ausschalten
AVL
***
Lautstärke 000 - 100
AMT
0 Automatische Tonabschaltung AUS
1 Automatische Tonabschaltung EIN
IMS Keine
HM1
DV1
PC1
Eingangswahl (Umschaltung)
HDMI-Eingang (HDMI)
DVI-D IN-Eingang (DVI)
PC IN-Eingang (PC)
DAM Keine
ZOOM
FULL
NORM
ZOM2
Bildschirmbetriebsart (Umschaltung)
Zoom1
16:9
4:3
Zoom2
Bei ausgeschaltetem Gerät reagiert dieses Display nur auf den Befehl
„Gerät einschalten“ (PON).
Grundformat der Steuerbefehle
Die Übertragung eines Steuersignals vom Computer
beginnt mit einem STX-Signal, gefolgt vom Befehl,
den Parametern und wird mit einem ETX-Signal
abgeschlossen. Falls keine Parameter vorhanden sind,
braucht kein Parametersignal gesendet zu werden.
Hinweise:
• Bei Übertragung mehrerer Befehle müssen Sie
zuerst auf eine Reaktion dieses Gerätes auf den
ersten Befehl warten, bevor der nächste Befehl
übertragen wird.
• Bei Übertragung eines unzulässigen Befehls erhält
der Computer die Fehlermitteilung „ER401“.
• Für genaue Anweisungen hinsichtlich der Verwendung
der Befehle wenden Sie sich an einen autorisierten
Kundendienst.
Beginn
(02h) 3-Zeichen-befehl
(3 Bytes)
Doppelpunkt Parameter
(1 - 5 Bytes)
Ende
(03h)
STX C1 C2 C3 P1 P2 P3 P4 : P5 ETX
