Grundlegende anschlüsse – Panasonic TXP46GQ11 Benutzerhandbuch
Seite 10
RGB
VIDEO
RGB
VIDEO
S VIDEO
P
B
P
R
L
R
L
R
Y
HDMI1
AUDIO
OUT
AUDIO
IN
COMPONENT
AV1
AV2
HDMI2
DIGITAL
AUDIO
OUT
10
Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers.
Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Anschlüsse herstellen oder abtrennen.
Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, zuerst den Netzstecker aus der Netzsteckdose zu ziehen.

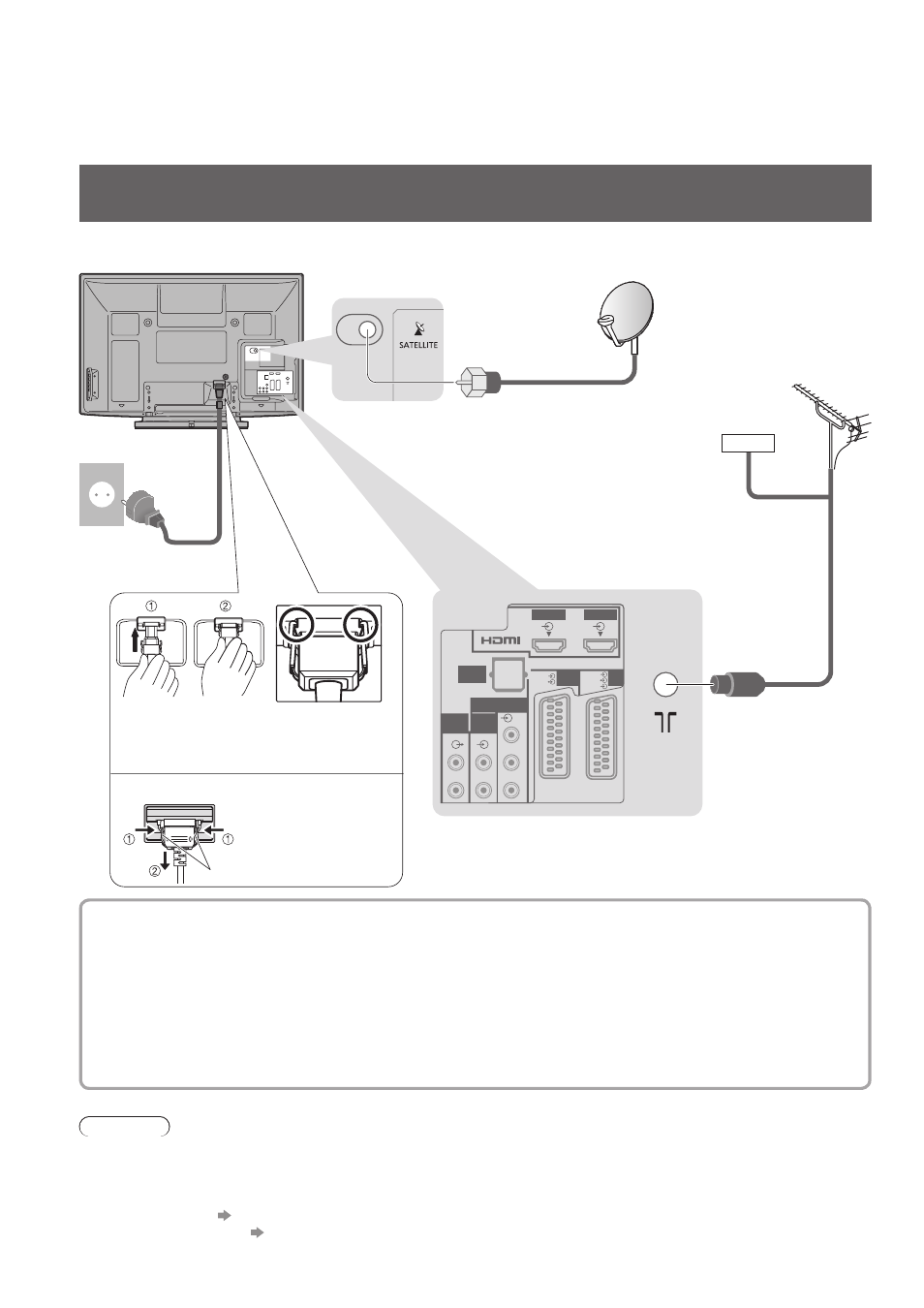

Beispiel 1
Anschließen der Satellitenschüssel oder Antenne
Nur Fernseher
Grundlegende Anschlüsse
Hinweis
Schließen Sie einen mit Q-Link (S. 52) kompatiblen DVD-Recorder / Videorecorder an die Buchse AV1 oder AV2
●
des Fernsehers an.
HDMI-kompatible Geräte können mit HDMI-Kabeln an die HDMI-Buchsen (HDMI1 / HDMI2 / HDMI3)
●
angeschlossen werden (S. 58).
Q-Link-Anschluss
●
S. 50
VIERA Link-Anschluss
●
S. 50 und S. 51
Bitte schlagen Sie auch in der Bedienungsanleitung jedes anzuschließenden Zusatzgerätes nach.
●
Rückseite des Fernsehers
HF-Kabel
Terrestrische
Antenne
Netzkabel
(mitgeliefert)
220–240 V Wechselstrom,
50 / 60 Hz
Satellitenschüssel
Satellitenkabel
Für digitale
●
Satellitensendungen
Für digitale Kabel-,
●
digitale terrestrische
und
analoge Sendungen
Kabel
Wählbare Satelliten und Satellitenschüssel-Ausrichtungen zum Abstimmen von DVB-S-Sendern:
■
Turksat auf 42° Ost
•
Hellas auf 39° Ost
•
Astra auf 28,2° Ost
•
Arabsat auf 26° Ost
•
Astra auf 23,5° Ost
•
Astra auf 19,2° Ost
•
Eutelsat auf 16° Ost
•
Hot Bird auf 13° Ost
•
Eutelsat auf 10° Ost
•
Eurobird auf 9° Ost
•
Eutelsat auf 7° Ost
•
Sirius auf 5° Ost
•
Intelsat auf 1° West
•
Amos auf 4° West
•
Atl. Bird auf 5° West
•
Atl. Bird auf 7° West
•
Atl. Bird auf 8° West
•
Hispasat auf 30° West
•
Bitte konsultieren Sie Ihren Panasonic-Fachhändler, um sicherzustellen, dass Ihre Satellitenschüssel
●
richtig installiert wird.
Bitte konsultieren Sie außerdem die Anbieter der empfangenen Satellitenprogramme für weitere Einzelheiten.
●
Abtrennen vom Fernseher:
●
Steckverbinder
einschieben, bis die
Laschen an beiden
Seiten hörbar einrasten
Zum Freigeben auf
beide Laschen
drücken
und Steckverbinder
herausziehen
Laschen
Nachprüfen, dass
das Netzkabel
sicher befestigt ist
