Panasonic DMPBBT01EG - Handbuch (Seite 9)

Fü
r de
n
Sta
rt
9 VQT3W10

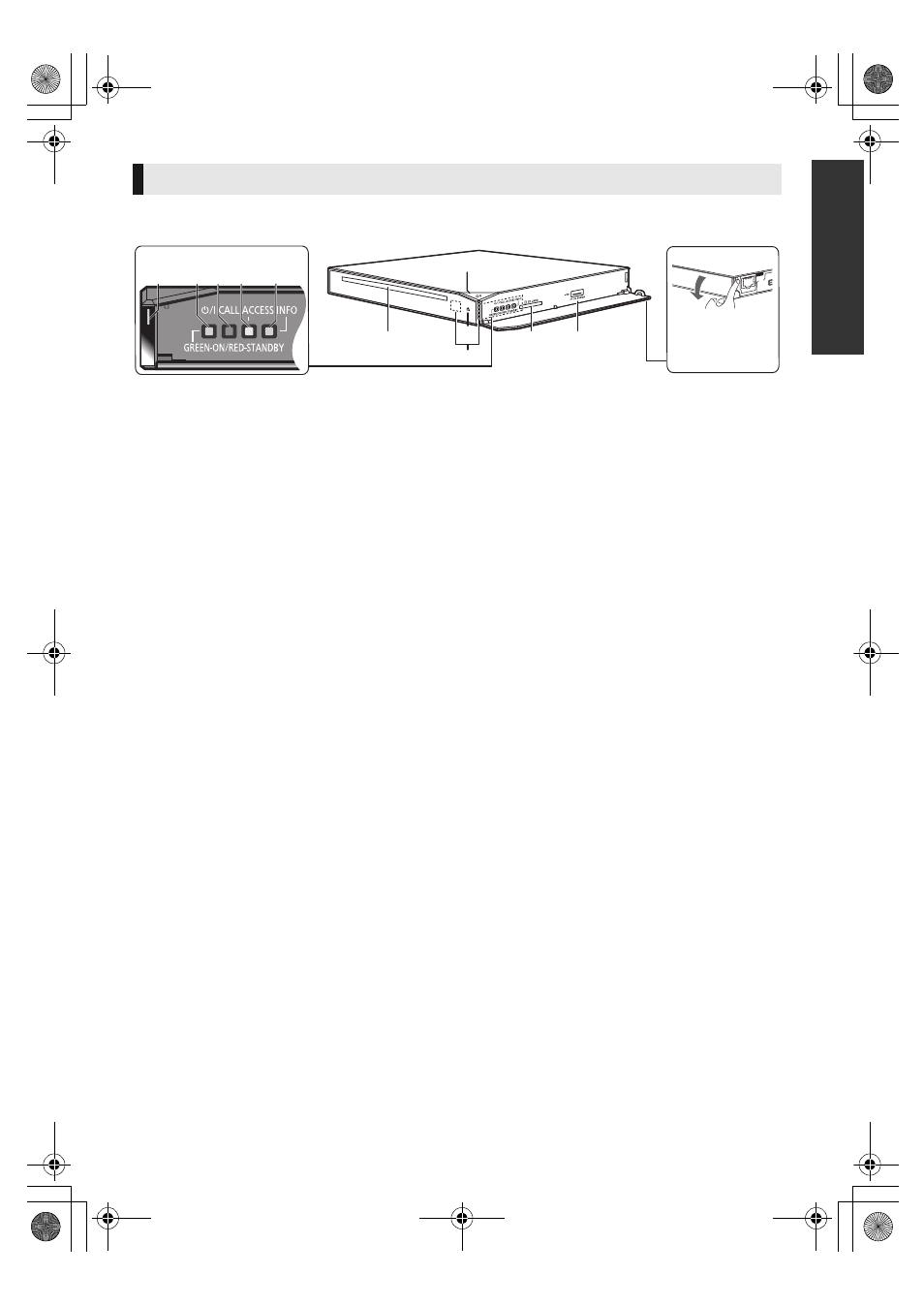

Gerät
1
2
3
5 6
4
7 8 9 10 11
Ziehen Sie, um
die Platte
herunter zu.
LED-Anzeigen
1 Bereitschafts-/Ein-Schalter* (Í/I) (> 16)
Berühren Sie , um das Gerät aus dem
Bereitschaftszustand einzuschalten oder
umgekehrt. Auch im Bereitschaftsmodus verbraucht
das Gerät etwas Strom.
2 Disc-Einschub (> 19)
3 Disc auswerfen* (> 19)
4 Fernbedienungs-Signalsensor
Je nach der Installationsmethode des Hauptgerätes
funktioniert einer der beiden Sensoren. (> 12)
Entfernung: Innerhalb von 7 m
Winkel (Seite vor dem Sensor):
Ca. 20e nach oben und unten, 30e nach links und
rechts
5 SD-Kartenschlitz (> 19)
6 USB-Anschluss (> 19)
7 Status-LED (blau/rot)
≥ Diese Anzeige leuchtet blau, wenn das Gerät
eingeschaltet ist.
≥ Blau und rot leuchten gleichzeitig, wenn ein
Fehler auftritt. (> 38)
≥ Diese LED blinkt blau, wenn dieses Gerät einen
eingehenden Anruf usw. für eine
Videokommunikation empfängt. (> 25)
8 LED Standby/On (rot/grün)
Wenn das Gerät an das Stromnetz angeschlossen
ist, leuchtet diese Anzeige rot im Standby-Modus
und grün, wenn das Gerät eingeschaltet wird. Es ist
auch möglich, das Ausschalten einzurichten, wenn
sich das Gerät im Standby-Modus befindet. (> 37,
“Standby-LED”)
9 CALL LED (Blau)
Diese LED leuchtet auf, wenn dieses Gerät einen
eingehenden Anruf usw. für eine
Videokommunikation empfängt. (> 25)
10 ACCESS LED (Bernsteinfarben)
Diese Anzeige blinkt während des Zugriffs auf
SD-Karte oder USB-Gerät.
11 INFO LED (Rot)
Diese Anzeige leuchtet bei einem Fehler, usw. auf.
(> 38)
* Diese Schalter funktionieren nur durch Berühren der
Zeichen. Achten Sie darauf, diese nicht versehentlich zu
berühren.
Die Lautstärke des Betriebsgeräuschs kann über
“Lautstärke des Bestätigungstons” angepasst werden.
(> 37)
