Seite 8
8
AV 2
PC
RF OUT
RF IN
AV 2
PC
Grundlegende Anschlüsse
Netzkabel
Netzkabel
SCART-Kabel
(vollständig verdrahtet)
DVD-Recorder oder
Videorecorder
HF-
Kabel
Antenne
Antenne
Rückseite des Fernsehers
Rückseite des Fernsehers
Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht
zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der
Netzsteckdose zu ziehen, bevor Sie irgendwelche Kabel anschließen oder abtrennen.

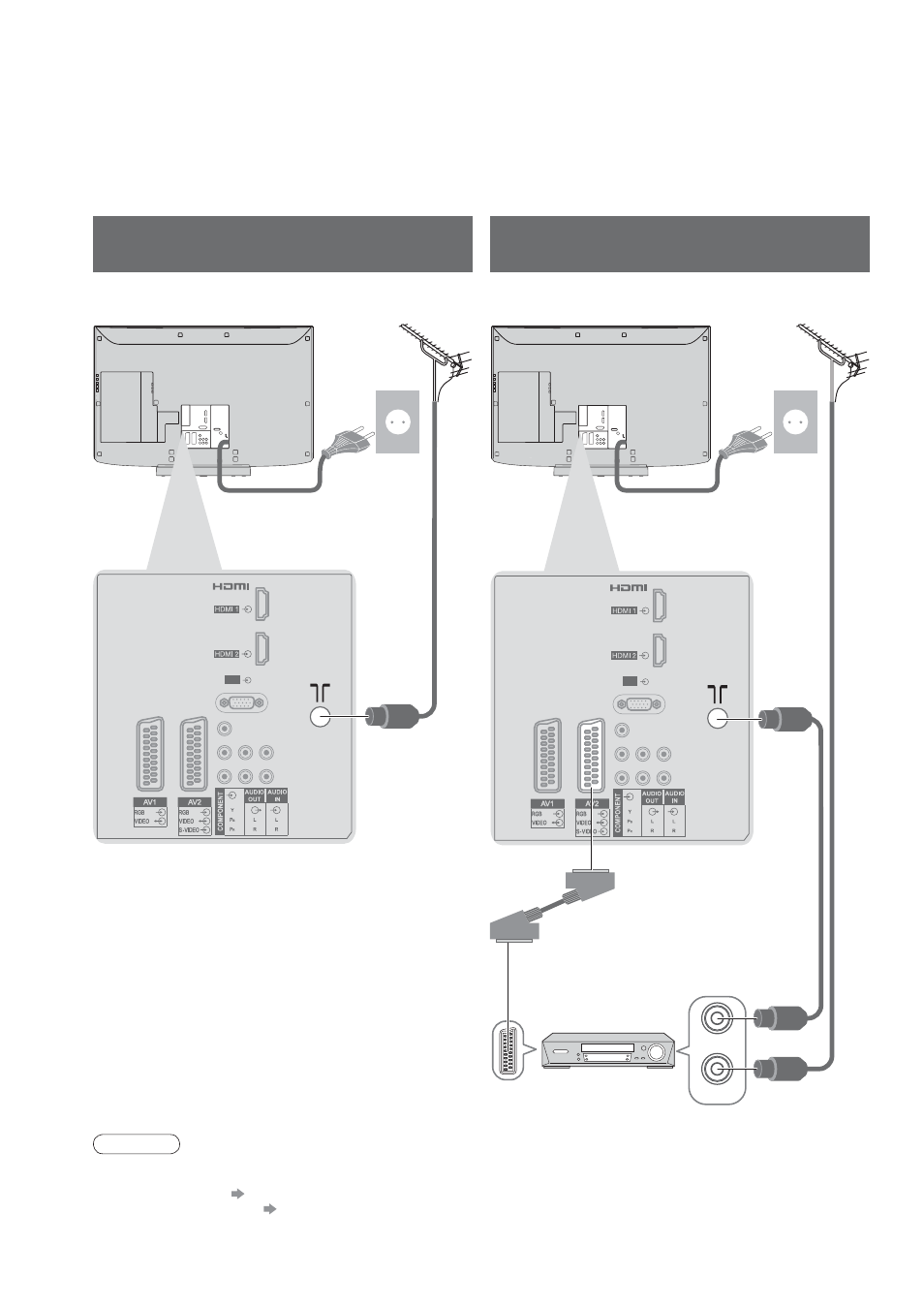

Beispiel 1
Anschließen der Antenne
Beispiel 2
Anschließen eines DVD-Recorders / Videorecorders
HF-Kabel
HF-Kabel
Nur Fernseher
Fernseher, DVD-Recorder oder Videorecorder
220-240 V
Wechselstrom,
50 Hz
220-240 V
Wechselstrom,
50 Hz
Hinweis
•
Einen mit Q-Link kompatiblen DVD-Recorder / Videorecorder an die AV1 oder AV2-Buchse anschließen (S. 31).
•
Geräte mit HDMI können über die HDMI-Schnittstellen (HDMI1 / HDMI2) mit HDMI-Kabel verbunden werden (S. 36).
•
Q-Link-Anschluss S. 30
•
VIERA Link-Anschluss S. 30
•
Bitte schlagen Sie auch in der Bedienungsanleitung der jeweils angeschlossenen Geräte nach.
