Seite 8

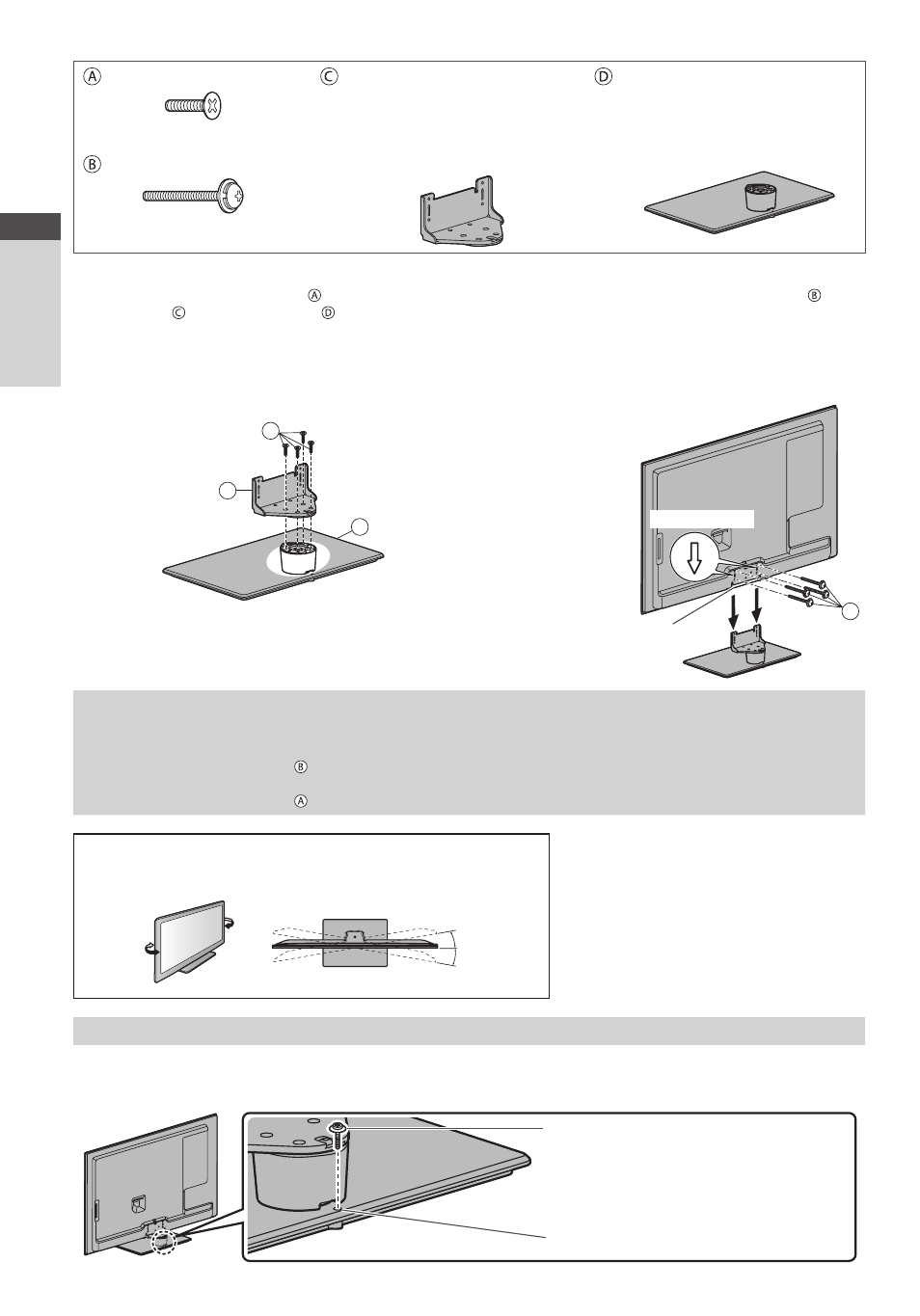

Mitgeliefertes Zubehör/Sonderzubehör
Kurzleitfaden
8
Schraube (4)
M5 × 15
Schraube (4)
M4 × 25
Halterung
●
TBL5ZA32911 (TX-L32ETX54)
●
TBL5ZA32831 (TX-L37ETX54)
●
TBL5ZA32921
(
)
TX-L42ETX54
TX-L47ETX54
Platte
●
TBL5ZX03552 (TX-L32ETX54)
●
TBL5ZX03542 (TX-L37ETX54)
●
TBL5ZX03532 (TX-L42ETX54)
●
TBL5ZX03513 (TX-L47ETX54)
1
Zusammenbau des Standfußes
Verwenden Sie die Schrauben , um die
Halterung sicher an der Platte zu befestigen.
●
Achten Sie unbedingt darauf, alle Schrauben
fest anzuziehen.
●
Falls die Schrauben gewaltsam mit einer
falschen Ausrichtung eingeschraubt werden,
führt dies zu einem Ausreißen der Gewinde.
D
C
A
Vorderseite
2
Befestigen des Fernsehers
Verwenden Sie zum Befestigen die Schrauben .
●
Ziehen Sie die vier Befestigungsschrauben zunächst
locker an und drehen Sie sie anschließend für eine
sichere Fixierung fest.
●
Führen Sie diese Arbeit auf einer waagerechten,
ebenen Unterlage aus.
B
Pfeilmarkierung
Loch für
Standfußbefestigung
Abnehmen des Standfußes vom Fernseher
Wenn Sie die Wandhalterung benutzen oder den Fernseher wieder verpacken müssen, demontieren Sie den
Standfuß folgendermaßen:
1 Entfernen Sie die Schrauben vom Fernseher.
2 Ziehen Sie den Standfuß vom Fernseher ab.
3 Entfernen Sie die Schrauben aus der Halterung.
Einstellen des Bildschirms auf den gewünschten Winkel
●
Halten Sie Ihre Hände sowie andere Gegenstände grundsätzlich
aus dem vollen Drehbereich des Geräts fern.
15°
15°
(Draufsicht)
Verhindern des Umkippens des Fernsehers
Verwenden Sie das Umkippsicherungs-Schraubenloch und eine Schraube (im Handel erhältlich), um den Körper des
Standfußes sicher an der Aufstelloberfläche zu befestigen.
●
Die Stelle, wo der Standfuß befestigt wird, muss ausreichend dick sein und aus geeignetem Material bestehen.
Schraube (nicht mitgeliefert)
Durchmesser: 3 mm
Länge: 25–30 mm
Schraubenloch
