Seite 8
8
Beim Anschluss der Lautsprecher ist sicherzustellen, dass nur die als Sonderzubehör erhältlichen Lautsprecher
verwendet werden. Siehe Installations-Anleitung der Lautsprecher für Hinweise zur Installation der Lautsprecher.

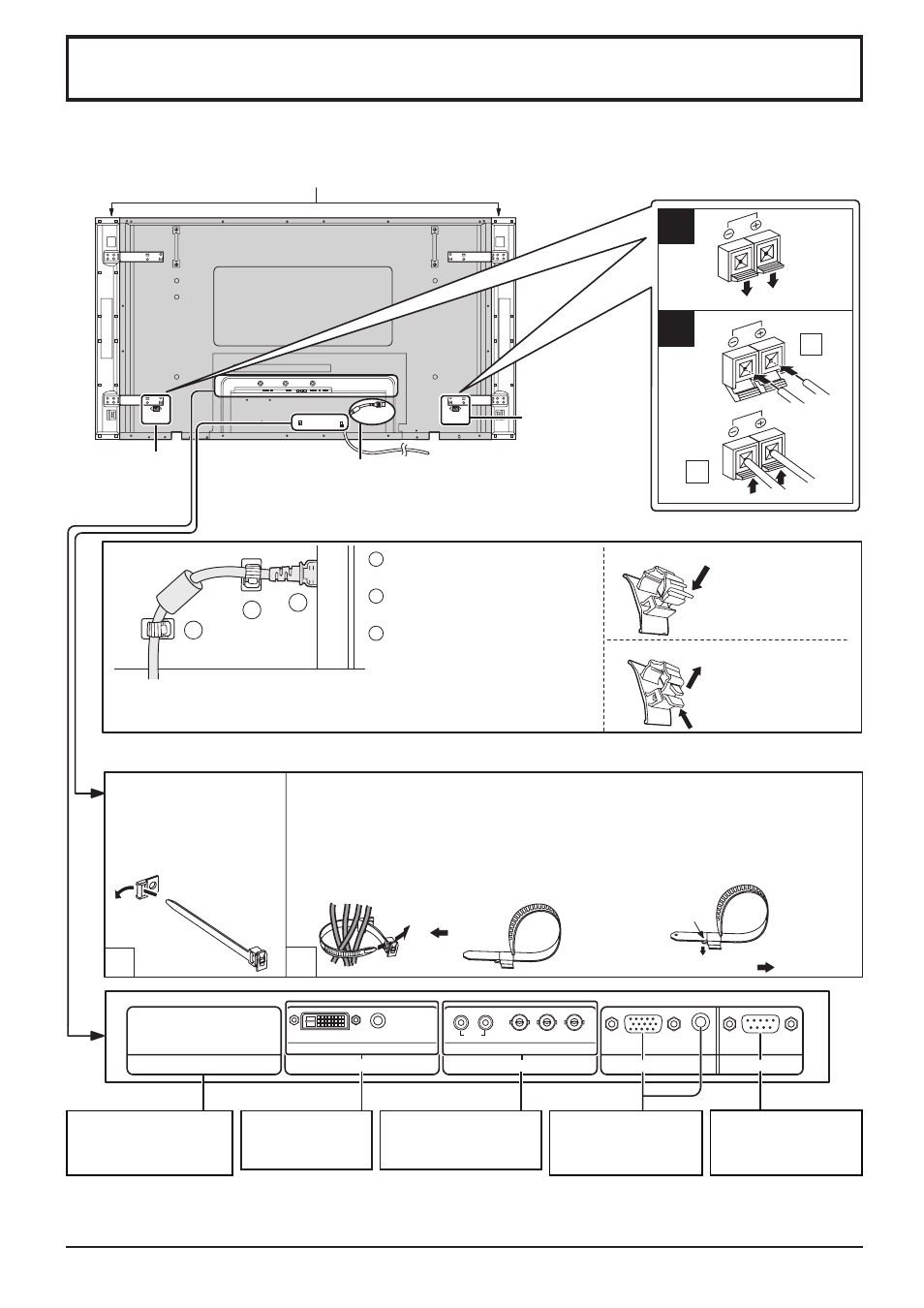

Anschlüsse
1
3
2
1
2
1
2
1
2
SERIAL
PC IN
AUDIO
SLOT1
SLOT3
P
R
/C
R
/R
P
B
/C
B
/B
Y/G
AUDIO
R
L
COMPONENT/RGB IN
SLOT2
AUDIO
DVI-D IN
Lautsprecher
Buchsen (R)
Lautsprecher
Buchsen (L)
– Kabelbänder Lockere Kabel mit den Bändern zusammenbinden.
Lautsprecher (Sonderzubehör)
Das Kabel-Halteband
wie in der Abbildung
gezeigt durch die
Klemme stecken.
Zum Bündeln der an den Terminals angeschlossenen Kabel das Halteband um
die Kabel legen und das angespitzte Ende wie in der Abbildung gezeigt durch
den Halter schieben.
Bei den Kabeln sollte zur Vermeidung der Belastung (besonders für das
Netzkabel) ausreichend Durchhang vorhanden sein; abschließend alle
Kabel mit der mitgelieferten Kabelklemme zusammenbinden.
Von SERIAL-Buchse
an Computer
(siehe Seite 10)
Von EXIT-Monitor-
Buchse an Computer
(siehe Seite 9)
Anschluss des Netzkabels
(siehe Seite 12)
DVI-D IN-Buchsen
(siehe Seite 11)
Festziehen: Lösen:
Ziehen
Ziehen
Knopf gedrückthalten
Hinweis:
Beim Versand aus dem Werk ist eine Anschlussplatte in SLOT 2 und SLOT 3 installiert.
– Befestigung des Netzkabels
Steckplätze für optionale
Terminal-Boards
(abgedeckt)
COMPONENT/RGB IN-
und Audio IN-Buchsen
(siehe Seite 11)
Hinweis: Der in der Abbildung gezeigte Netzstecker kann ein anderer
sein als der des verwendeten Gerätes.
1
Schließen Sie das Netzkabel
an das Plasmadisplay an.
2
Befestigen Sie die linke
Klemme.
3
Befestigen Sie die rechte
Klemme.
Schließen
Öffnen
Drücken, bis der Haken
einklickt.
2. Abziehen.
1. Den Knopf gedrückt
halten.
