Anschlüsse

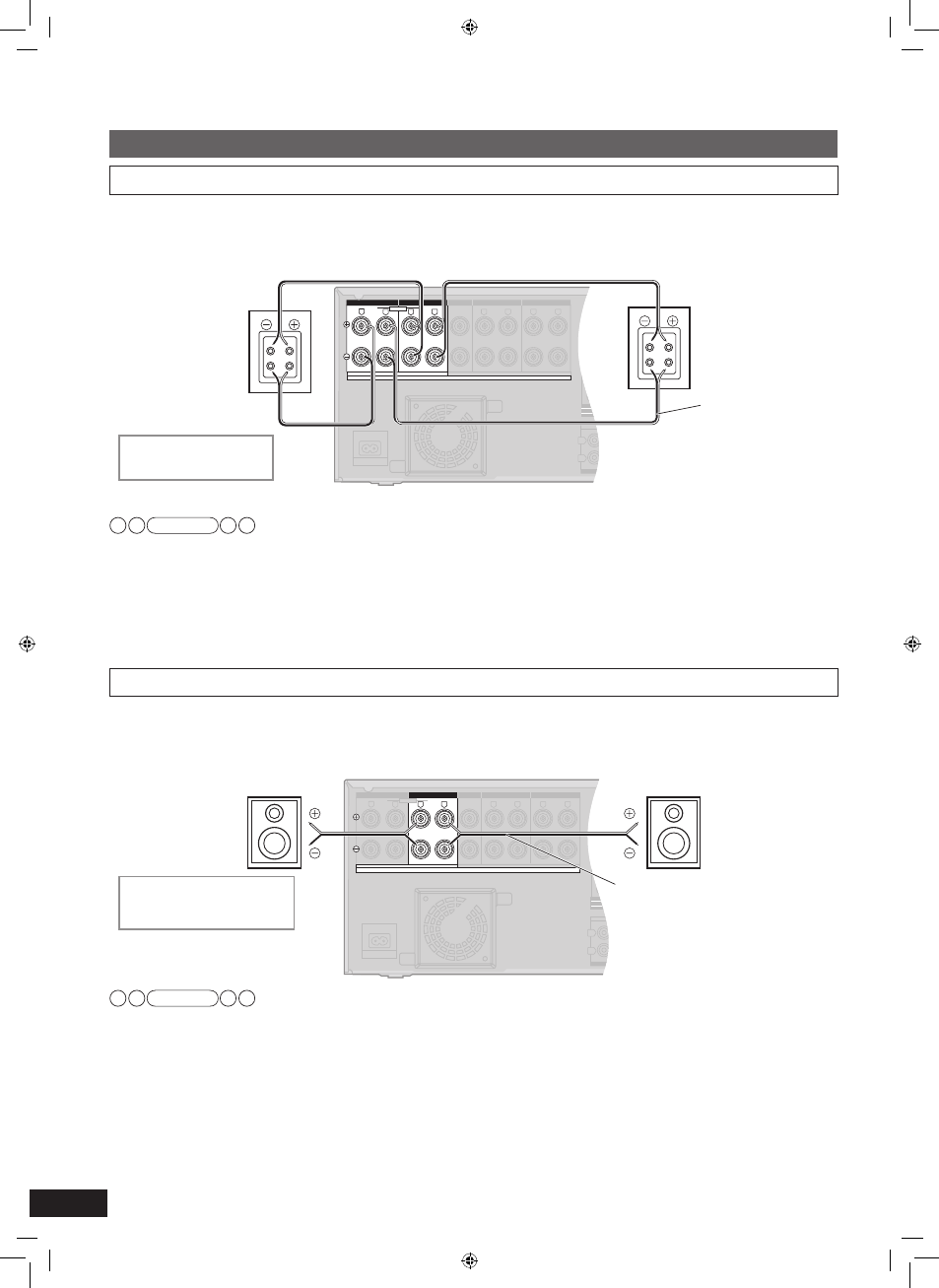

Anschluss anderer Lautsprecher
Achten Sie darauf, dass Sie die HF-Klemmen der Lautsprecher mit den Klemmen FRONT B, und die LF-Klemmen der
Lautsprecher mit den Buchsen FRONT A des Gerätes verbinden.
Getrennte Verstärker für Hochfrequenz- und Niederfrequenzsignale erzeugen klare BI-AMP-Stereoklänge mit höherer
Tonqualität, wenn Sie 2-Kanal-Quellen abspielen, die analoge Audiosignale und 2-Kanal-PCM-Signale enthalten (➔ Seite 51).
Wenn Sie Lautsprecher mit einer Impedanz von 4
Ω anschließen, vergewissern Sie sich bitte, dass auf „4 OHMS “ unter
„Einstellung der Lautsprecherimpedanz“ auf Seite 38 gestellt wird.
Beachten Sie den „Hinweise zum „Anschluss von Bi-Wire-Lautsprechern““ auf Seite 50 für weitere Details.
•
•
•
•
BI-WIRE LF HF L R
FRONT A FRONT B CENTER SURROUND SURROUND BACK
SPEAKERS
CD
FRONT A FRONT B CENTER SURROUND SURROUND BACK
L
R
IN
AC IN~
OUT
TV MONITOR (DVD RECORDER)
Y
P B
P R
(6-16 Ω EACH SPEAKER) A OR B / BI-WIRE (4-16 Ω EACH SPEAKER) A AND B (6-16 Ω EACH SPEAKER)
R L R R L L
Frontlautsprecher (R)
Lautsprecherimpedanz
Front A oder B: 4 bis 16
Ω
Front A und B: 6 bis 16 Ω
Anschluss von Bi-Wire-Lautsprechern
Wählen Sie unbedingt „ YES “ unter „Durchführung der Bi-Wire-Einstellung“ (➔ Seite 38), wenn Sie Bi-Wire-Lautsprecher an das
Gerät anschließen. Wird diese Einstellung nicht vorgenommen, erzeugen die Lautsprecher keinen angemessenen Klang.
Anschluss eines zweiten Frontlautsprecherpaars (SPEAKERS B)
Wenn Sie ein zweites Lautsprecherpaar in einem anderen Raum aufstellen und dort Musik hören möchten, müssen Sie die
folgenden Anschlüsse herstellen.
Frontlautsprecher (L)
Lautsprecherkabel
(nicht im Lieferumfang
enthalten)
BI-WIRE LF HF L R
FRONT A FRONT B CENTER SURROUND SURROUND BACK
SPEAKERS
CD
FRONT A FRONT B CENTER SURROUND SURROUND BACK
L
R
IN
AC IN~
OUT
TV MONITOR (DVD RECORDER)
Y
P B
P R
(6-16 Ω EACH SPEAKER) A OR B / BI-WIRE (4-16 Ω EACH SPEAKER) A AND B (6-16 Ω EACH SPEAKER)
R L R R L L
HF
LF
HF
LF
Frontlautsprecher (R)
Rückansicht
Lautsprecherimpedanz
BI-WIRE:
4 bis 16 Ω
Lautsprecherkabel
(nicht im Lieferumfang
enthalten)
Frontlautsprecher (L)
Rückansicht
Wenn Sie Lautsprecher mit einer Impedanz von 4 Ω anschließen, vergewissern Sie sich bitte, dass auf „4 OHMS “ unter
„Einstellung der Lautsprecherimpedanz“ auf Seite 38 gestellt wird.
Beachten Sie den Anmerkung zum Lautsprecher „SPEAKER B“ auf Seite 51 für weitere Details.
•
•
