Anschlüsse – Panasonic TH42PHD5RY Benutzerhandbuch
Seite 9
9
1
2
Festziehen:
P
R
/C
R
/R
P
B
/C
B
/B
Y/G
COMPONENT/RGB IN
AV
VD
HD
R
L
S VIDEO
IN
VIDEO
OUT
VIDEO
IN
AUDIO
IN
R
L
AUDIO
AUDIO
PC IN
SERIAL
1
1
2
2
Ziehen
Ziehen
Lautsprecher-
Buchsen (R)
Lautsprecher-Buchsen (L)
– Kabelbänder
Lockere Kabel mit den Bändern zusammenbinden.

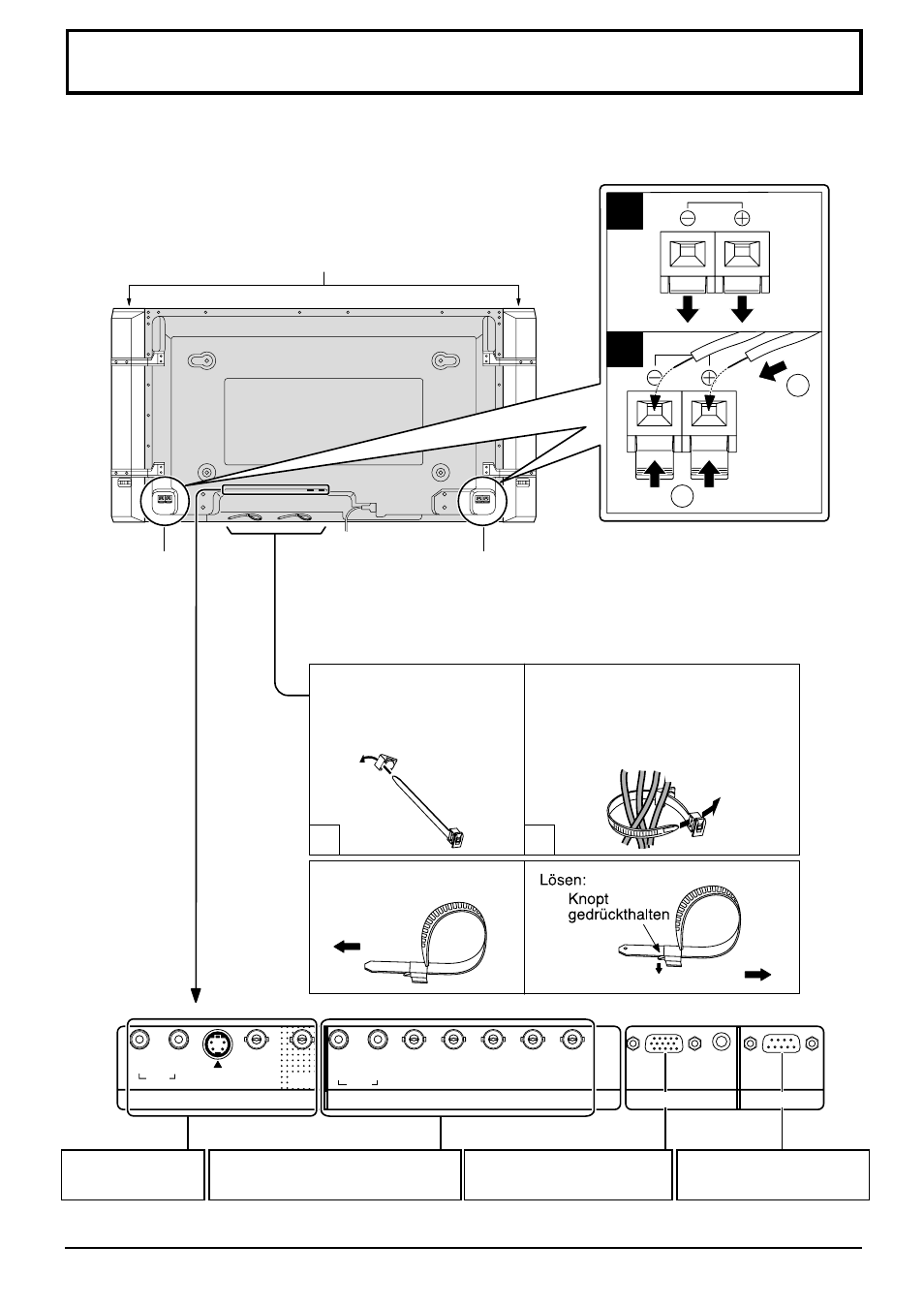

Anschlüsse
Beim Anschluss der Lautsprecher ist sicherzustellen, daß nur die als Sonderzubehör erhältlichen Lautsprecher
verwendet werden. Siehe die Installations-Anleitung der Lautsprecher für Hinweise zur Installation der Lautsprecher.
Lautsprecher (Sonderzubehör)
Das Kabel-Halteband wie in
der Abbildung gezeigt durch
die Klemme stecken.
Zum Bündeln der an den Terminals
angeschlossenen Kabel das Halteband
um die Kabel legen und das angespitzte
Ende wie in der Abbildung gezeigt durch
den Halter schieben.
Von EXIT-Monitor-Buchse an
Computer (siehe Seite 14)
AV-Buchsen
(siehe Seite 10, 11)
COMPONENT/RGB IN- und Audio-
IN-Buchsen (siehe Seite 12)
Von SERIAL-Buchse an
Computer (siehe Seite 16)
