16
Bei ausgeschaltetem Gerät reagiert dieses Display nur auf den
Befehl „Gerät einschalten“ (PON).
Befehl
Kommunikationsparameter
Signalpegel Kompatibel mit RS-232C
Synchronisation Asynchron
Baud-Übertragungsrate 9600 bps
Parität Keine
Zeichenlänge 8 Bit
Stoppbit 1 Bit
Flussregelung Keine
Befehl Parameter Steuerung
PON Keine Einschalten
POF Keine Ausschalten
AVL
**
Lautstärke 00 - 63
AMT
0 Automatische Tonabschaltung AUS
1 Automatische Tonabschaltung EIN
IMS Keine
SL1
S1A
S1B
VD1
YP1
HM1
HM2
DV1
PC1
DL1
MG1
MV1
Eingangswahl (Umschaltung)
SLOT-Eingang (SLOT INPUT)
SLOT-Eingang (SLOT INPUT A)
SLOT-Eingang (SLOT INPUT B)
VIDEO-Eingang (VIDEO)
COMPONENT/RGB IN-Eingang
(COMPONENT)
HDMI 1-Eingang (HDMI1)
HDMI 2-Eingang (HDMI2)
DVI-D IN-Eingang (DVI)
PC IN-Eingang (PC)
Eingang DIGITAL LINK (DIGITAL
LINK)
Eingang Miracast (Miracast(TM))
Eingang Memory Viewer (MEMORY
VIEWER)

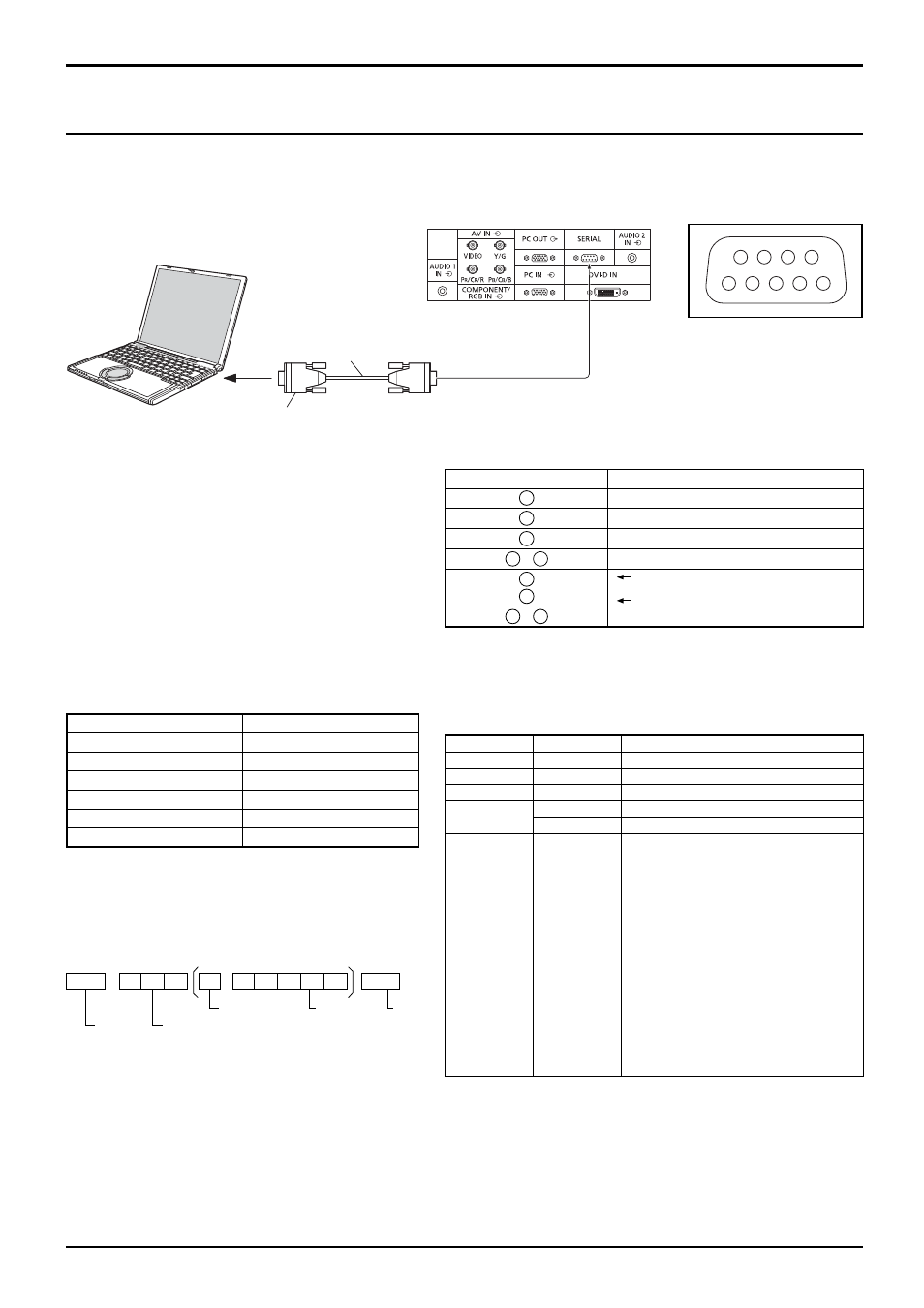

Anschluss an die SERIAL-Buchsen
Für die Steuerung des Displays mit einem Computer wird die SERIAL-Buchse verwendet.
Hinweis: Zur seriellen Steuerung dieses Geräts muss im Menü „Netzwerk-Einstellungen“ das Element „Steuerschnittstelle
wählen“ auf „RS-232C“ gesetzt werden. (Siehe „Bedienungsanleitung, Bedienung des Netzwerks“.)
Anschlüsse
Hinweise:
• Zum Anschluss des Computers an das Display ein
gerades RS-232C-Kabel verwenden.
• Der gezeigte Computer wird nur als Beispiel verwendet.
• Die in den Abbildungen gezeigten zusätzlichen Geräte
und Kabel sind nicht im Lieferumfang eingeschlossen.
Die SERIAL-Buchse entspricht der Schnittstelle
RS-232C, es ist deshalb möglich das Display mit
einem angeschlossenen Computer zu steuern.
Im Computer muss dazu eine Software für das Senden und Empfangen
von Steuerbefehlen installiert sein, die die nachstehenden Bedingungen
erfüllen. Die Software kann mit einem Anwendungsprogramm für eine
Programmiersprache zusammengestellt werden. Für Einzelheiten wird
auf die Anleitungen der Computeranwendungsprogramms verwiesen.
Grundformat der Steuerbefehle
Die Übertragung eines Steuersignals vom Computer
beginnt mit einem STX-Signal, gefolgt vom Befehl,
den Parametern und wird mit einem ETX-Signal
abgeschlossen. Falls keine Parameter vorhanden sind,
braucht kein Parametersignal gesendet zu werden.
Hinweise:
• Bei Übertragung mehrerer Befehle müssen Sie zuerst
auf eine Reaktion dieses Gerätes auf den ersten Befehl
warten, bevor der nächste Befehl übertragen wird.
• Bei Übertragung eines unzulässigen Befehls erhält
der Computer die Fehlermitteilung „ER401“.
• Die Parameter S1A und S1B des Befehls IMS
stehen nur bei Installation einer Dual-Eingangs-
Anschlussplatte zur Verfügung.
• Zu genauen Anweisungen hinsichtlich der Verwendung der
Befehle wenden Sie sich an Ihren Panasonic-Händler vor Ort.
Beginn
(02h) 3-Zeichen-befehl
(3 Bytes)
Doppelpunkt Parameter
(1 - 5 Bytes) Ende
(03h)
STX C1 C2 C3 P1 P2 P3 P4 : P5 ETX
An der 9-poligen D-Sub-Buchse anliegende Signale
Klemme Einzelheiten
2 R X D
3 T X D
5 GND (Masse)
4 • 6 Nicht verwendet
7
8
(bei diesem Gerät kurzgeschlossen)
1 • 9 NC
Bei diesen Signalbezeichnungen handelt es sich um die in
den Spezi¿ kationen von Personalcomputern gebräuchlichen
Bezeichnungen.
6 7 8 9
1 3 4 5 2
Stiftanordnung für die
SERIAL-Buchse
(Stecker)
(Buchse)
RS-232C Gerades Kabel
Computer
D-Sub, 9polig
