Kurzleitfaden, Grundlegende anschlüsse – Panasonic TH42PZ85EA Benutzerhandbuch
Seite 11
11
Kurzleitfaden
•
Grundlegende Anschlüsse
HDMI 1
HDMI 2
DIGITAL
AUDIO OUT
COMPONENT
AUDIO
OUT
AUDIO
IN
L
R
L
R
Y
P
B
P
R
RGB
VIDEO
S VIDEO
RGB
VIDEO
AV 2
PC
AV 1
RF OUT
RF IN
RF IN
RF OUT
RF IN
Beispiel 3

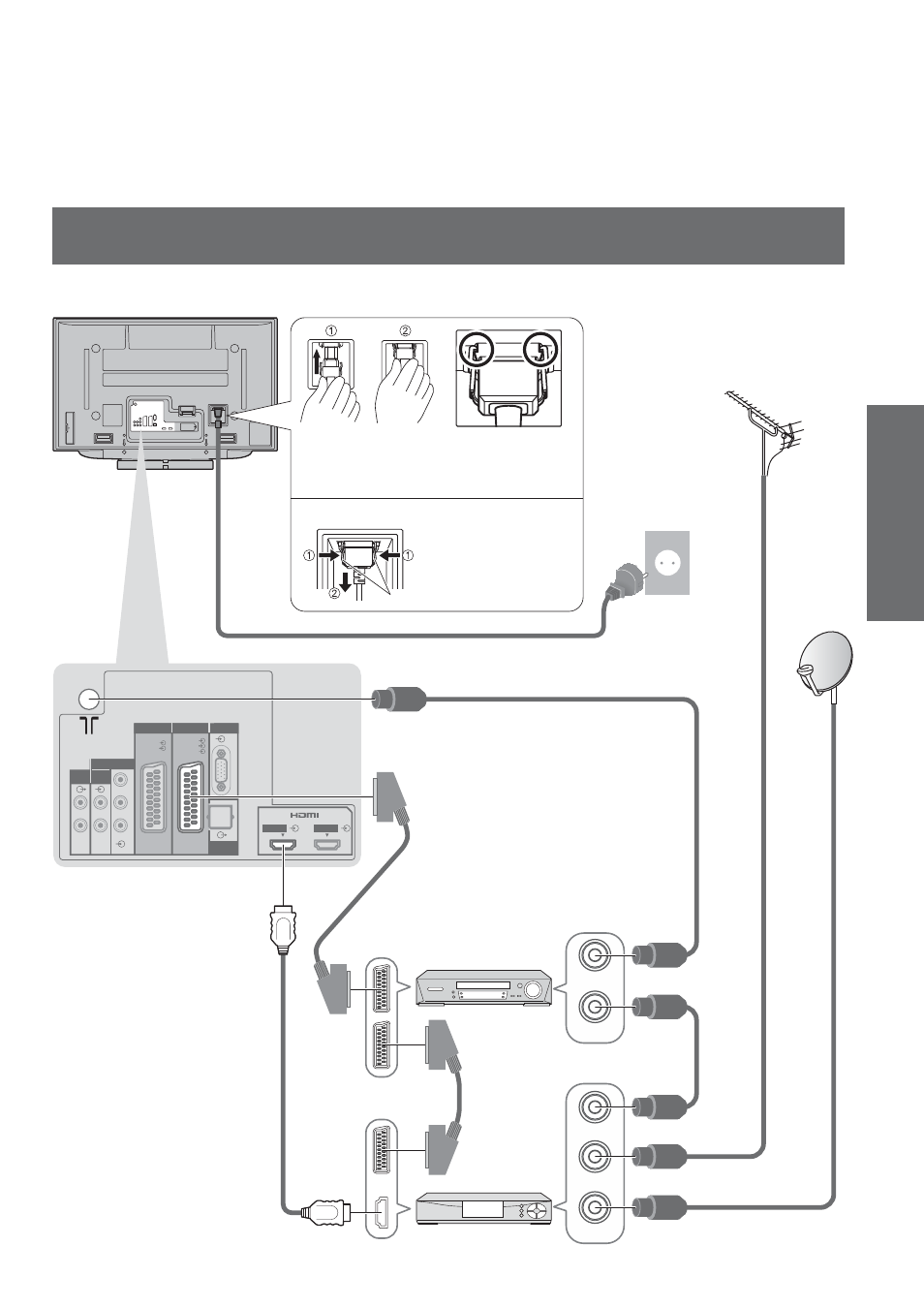

Anschließen eines DVD-Recorders / Videorecorders und eines Kabeltuners
Fernseher, DVD-Recorder / Videorecorder und Kabeltuner
DVD-Recorder
oder
Videorecorder
SCART-Kabel
(vollständig verdrahtet)
Antenne
Zum Freigeben drücken
Sie auf die beiden
Arretierungen, und ziehen
Sie den Steckverbinder
dann heraus.
Rückseite des Fernsehers
Kabeltuner
220-240 V
Wechselstrom,
50 / 60 Hz
HF-Kabel
HF-Kabel
HF-Kabel
•
Entfernen vom Fernseher:
HF-Kabel
Eindrücken, bis die
Laschen an bei-
den Seiten hörbar
einrasten
Netzkabel (mitgeliefert)
SCART-Kabel
(vollständig
verdrahtet)
HDMI-kompatibles,
vollständig verdrahtetes Kabel
Laschen
Vergewissern Sie
sich, dass das
Netzkabel sicher
befestigt ist.
