41
L
R
PC IN
AUDIO IN
Y
P
B
P
R
L
R
L
R
VIDEO
AUDIO
AUDIO
AV
RGB
VIDEO
S VIDEO
RGB
VIDEO
S VIDEO
VIDEO
COMPONENT
AV1
AV2
AV4
AUDIO
IN
PC
Anschlüsse

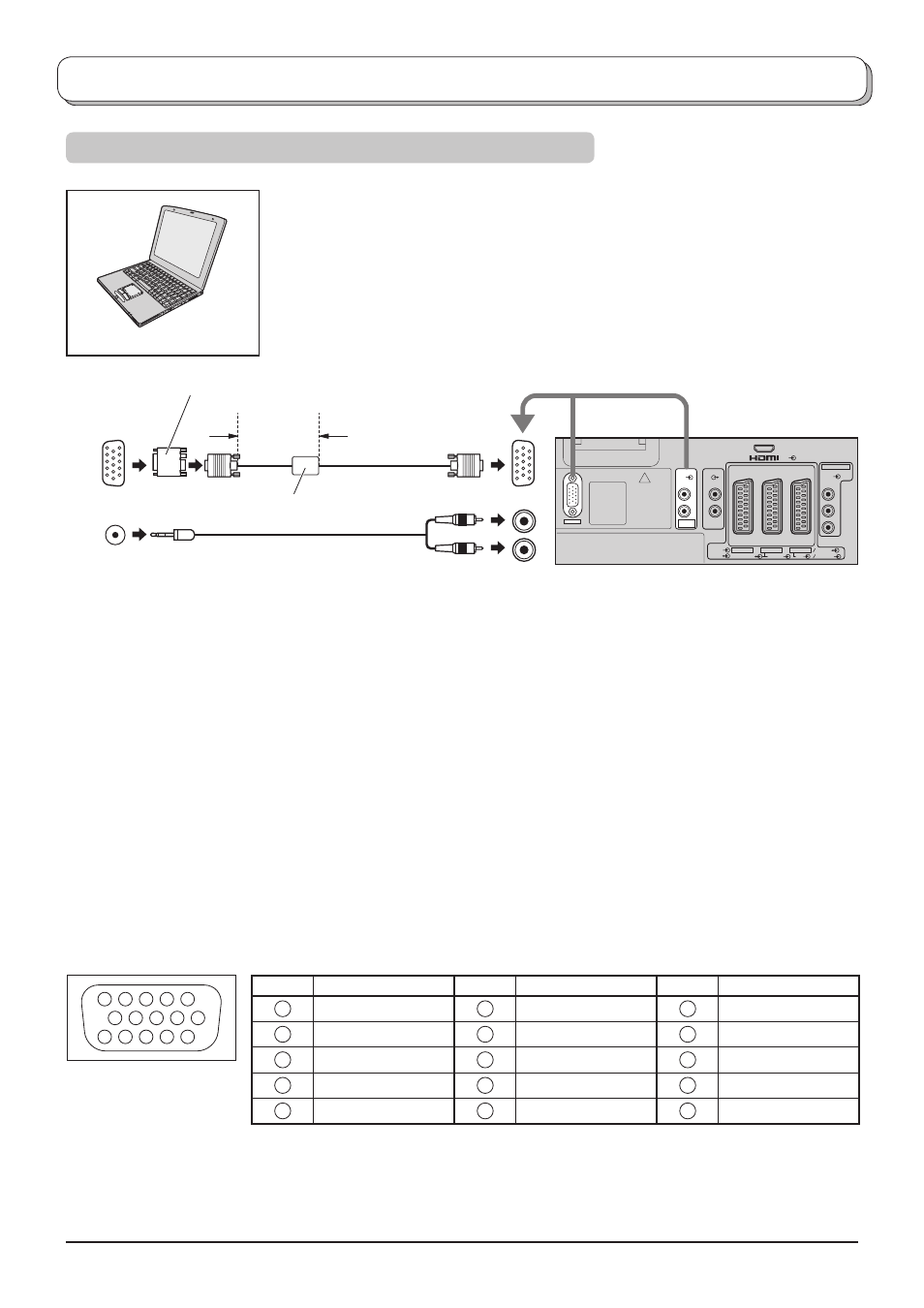

Anschließen an die PC-Eingangsbuchsen
Hinweise:
• Ein für die Audioausgangsbuchse des Computers passendes Kabel verwenden.
• Computersignale mit einer Horizontalabtastfrequenz von 31 bis 69 kHz und einer Vertikalabtastfrequenz von 59 bis
86 Hz lassen sich verwenden. Signale mit mehr als 1.200 Zeilen können nicht richtig wiedergegeben werden.
• Die Anzeigeaufl ösung beträgt maximal 768 × 720 Punkte (TH-37PV500E), 768 × 768 Punkte (TH-42PV500E), 1.024
× 768 Punkte (TH-50PV500E) mit einem Bildseitenverhältnis von “4:3” und 1.024 × 720 Punkte (TH-37PV500E),
1.024 × 768 Punkte (TH-42PV500E), 1.366 × 768 Punkte (TH-50PV500E) mit dem Bildseitenverhältnis “16:9”. Falls
die Anzeigeaufl ösung diese Maxima übersteigt, können feine Details nicht mit ausreichender Klarheit wiedergegeben
werden.
• Es gibt auch Computer, die sich nicht am Display anschließen lassen.
• Für den Anschluss eines DOS/V-kompatiblen Computers mit einer 15poligen D-Sub-Buchse ist kein Adapter
notwendig.
• Der in der Abbildung gezeigte Computer dient nur zur Erklärung.
• Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang dieses Gerätes eingeschlossen.
• Stellen Sie die Horizontal- und Vertikalabtastfrequenzen der PC-Signale nicht auf Werte ein, die außerhalb des
vorgeschriebenen Frequenzbereichs liegen.
• Seite 44 enthält Informationen zu gültigen PC-Signalen.
Am 15poligen D-Sub-Stecker anliegende Signale
1
6
7
8
3
9
4
5
10
15 14 13 12 11
2
Klemmenbelegung des
PC-Eingangsbuchse
Klemme
Signal
Klemme
Signal
Klemme
Signal
1
R
6
GND (Masse)
11
NC (nicht verwendet)
2
G
7
GND (Masse)
12
NC (nicht verwendet)
3
B
8
GND (Masse)
13
HD/SYNC
4
NC (nicht verwendet)
9
NC (nicht verwendet)
14
VD
5
GND (Masse)
10
GND (Masse)
15
NC (nicht verwendet)
COMPUTER
RGB
AUDIO
(D-Sub, 15polig)
(Stereostecker)
Adapterstecker (falls notwendig)
Ferritkern (groß)
Weniger als
10 cm
