Seite 7
8
RQT9466

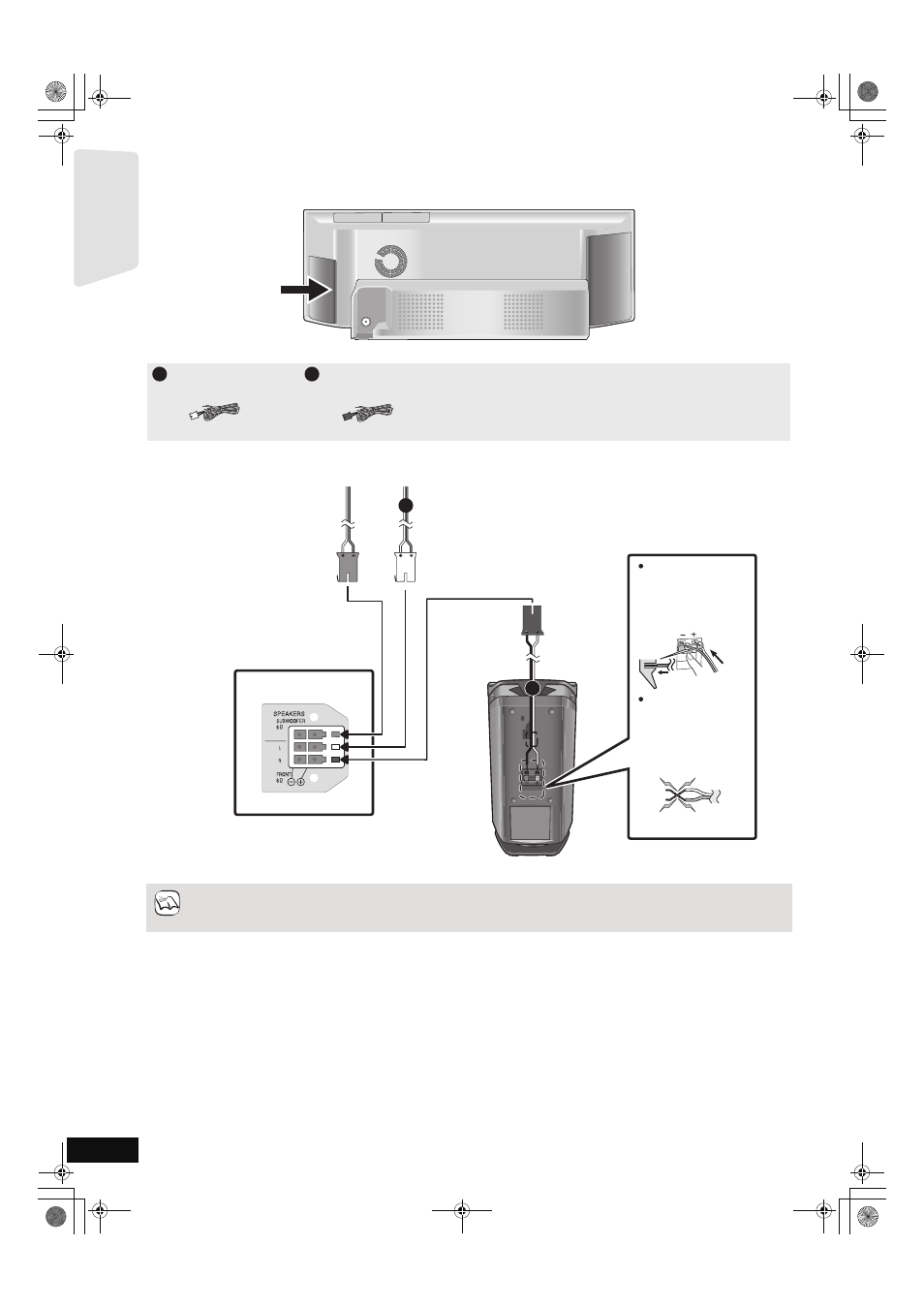

Anschließen der Lautsprecher
Schalten Sie das gesamte Gerät vor dem Anschließen aus und lesen Sie die entsprechende Betriebsanleitung.
Schließen Sie die nicht Stromversorgung an, bis alle anderen Anschlussarbeiten abgeschlossen worden sind.
Beispiel für die Aufstellung
Hauptgerät
FM
ANT
75
Ω
Lautsprecherkabel für
Frontlautsprecher (L) (weiß)
Lautsprecherkabel für
Frontlautsprecher (R) (rot)
2
1
Verbinden Sie die Kontakte mit der gleichen Farbe.
Die Verwendung der Aufkleber der Lautsprecherkabel vereinfacht das Anschließen der Kabel.
1
2
Drücken!
: Weiß
: Blaue Linie
VIOLETT
SUBWOOFER
ROT
FRONT
(R)
WEIß
FRONT
(L)
Den Draht ganz einstecken,
dabei darauf achten, dass
die Isolierung nicht
eingesteckt wird.
Achten Sie darauf, dass die
Lautsprecherkabel nicht
gekreuzt (kurzgeschlossen)
werden, und dass die
Polarität nicht vertauscht wird.
Andernfalls können die
Lautsprecher beschädigt werden.
SO NICHT
Hauptgerät
Frontlautsprecher (R)
HINWEIS
Inbetriebnahme
62
