Verkabelung

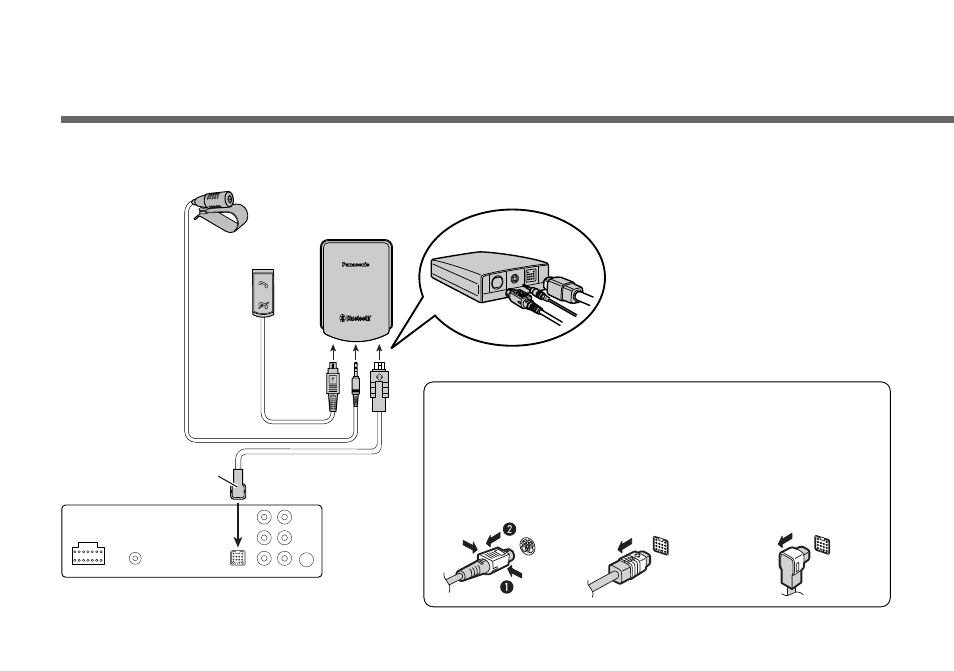

Anschluss des CY-BT200N (dieses Gerät) an die Head-Unit
CY-BT200N
CY-BT200N
Head-Unit (z.B. CQ-DX200N, Option)
Mikrofon mit Halter e
Schaltgerät w
Hauptgerät q
System-Upgrade-Kabel r
■ Unterbrechen eines Kabels mit Verriegelung
Beim Abziehen des Kabels die Verriegelung in Pfeilrichtung drücken.
● Durch zu starkes Ziehen am Kabel kann dieses beschädigt werden.
● Beim Unterbrechen des Kabels unbedingt die Anschlussstelle entriegeln.
Schaltgerät w
System-Upgrade-Kabel r
(Hauptgerät)
System-Upgrade-Kabel r
(Angeschlossenes Gerät)
