15

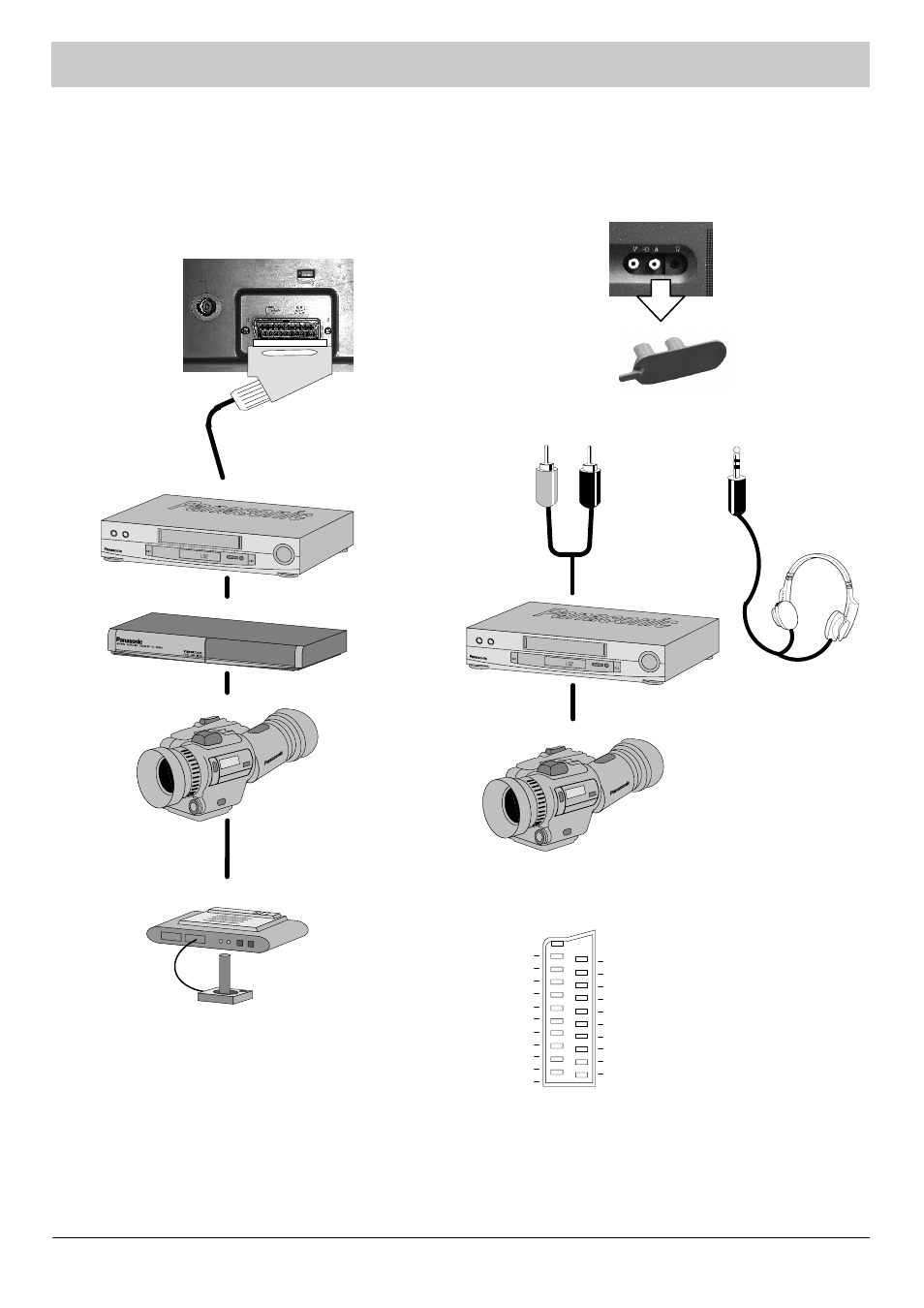

ANSCHLUSS EINER EXTERNEN AUDIO / VIDEO---ANLAGE
Hinterer Ein--- / Ausgang des Steckers
AV SCART
CAMCORDER
Hinweise:
Das hier abgebildete Zubehör und die Kabel gehören nicht zum Lieferumfang des Fernsehers.
An diesem Fernsehgerät darf kein Rechner mit TTL---Ausgang (5V) angeschlossen werden.
Beim Anschluss der Kopfhörer werden die Lautsprecher im Fernseher automatisch ausgeschaltet
Schliessen Sie die AV---Eingänge an der vorderen und hinteren Seite des Fernsehers nie gleichzeitig an, weil sich die Ton---
und Bildsignale vermischen können
SCART Kabel
VIDEORECORDER
CAMCORDER
SATTELITENEMPFÄNGER
Audio/Video--- Eingänge (AV) sind für den Anschluss des Videorecorders und des
Satelitenempfängers sowie für weitere kompatible audiovisuelle Anlagen bestimmt.
VIDEORECORDER
Kopfhörer-
anschluss
3,5 mm Stereo
Klinkenstecker
Audio---Eingang
Buchse
L/R
Video---Eingang
Buchse
V
2 x RCA
Audiokabel
Videokabel
RCA
21
19
17
15
13
11
9
7
5
3
1
20
18
16
14
12
10
8
6
4
2
“Masse” des Steckers
FBAS --- Ausgang (Video)
FBAS “Masse”
Eingang des R---Signals
“Masse” des R---Signals
Eingang des G---Signals
“Masse” des G---Signals
Eingang des B---Signals
“Masse” des B---Signals
Ausgang eines Audiosignals, linker Kanal
Ausgang eines Audiosignals, rechter Kanal
FBAS --- Eingang (Video)
RBG Status “Masse”
Schaltspannung für RGB
„Masse”
--- --- --- ---
--- --- --- ---
Schaltspannung für FBAS
Eingang eines Audiosignals, linker Kanal
„Masse” der Audiosignale
Eingang eines Audiosignals, rechter Kanal
21-poliger SCART --- AV
AV ist RGB geeignet
AV Frontplatte
SPIELKONSOLE
AV---
Abdeckung
