Aufstellung
DEUTSCH - 23
Erste Schritte

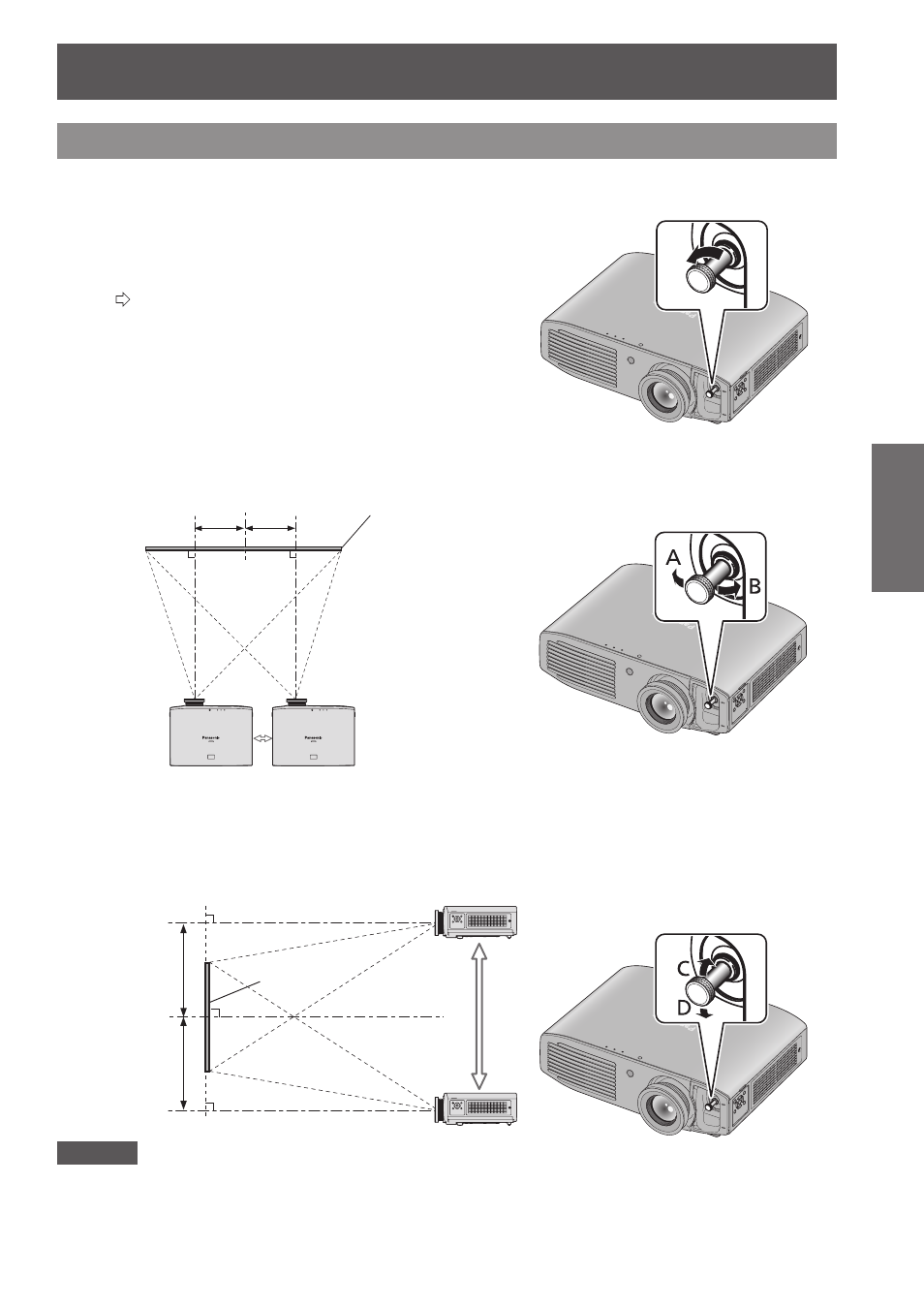

Objektivverschiebung und -positionierung
Wenn sich der Projektor nicht direkt vor der Mitte der Projektionsfläche befindet, können Sie die Position des projizierten
Bildes mit den Objektivverschiebungs-Wählern innerhalb des Verschiebungsbereichs des Objektivs ändern.
Einstellung der Objektivverschiebung ■
Entfernen Sie die Objektivverschiebungs-Abdeckung. 1)
Informationen dazu, wie Sie die Objektivverschiebungs- z
Abdeckung öffnen, finden Sie unter „Über Ihren Projektor“
(  Seite 18).
2) Drehen Sie den Objektivverschiebungs-
Hebel in der Richtung, die
in der Abbildung zu sehen ist
(gegen den Uhrzeigersinn), um die Sperre zu lösen.
Justieren Sie die Projektion mithilfe
3)
des Objektivverschiebungs-Hebels.
Horizontale Verschiebung ●
Justieren Sie die Projektion durch horizontales Bewegen des Objektivverschiebungs-Hebels entsprechend
der Installationsposition der Projektionsfläche und des Projektors.
Bis zu ca. 26%
der Projektionsfläche
Bis zu ca. 26%
der Projektionsfläche
Objektivverschiebungs-Hebel
in Richtung A drehen
Projektionsfläche
Objektivverschiebungs-
Hebel in Richtung B drehen
Vertikale Verschiebung ●
Justieren Sie die Projektion durch vertikales Bewegen des Objektivverschiebungs-Hebels entsprechend
der Installationsposition der Projektionsfläche und des Projektors.
Bis zu ca. 65 %
der
Projektionsfläche
Bis zu ca. 65 %
der
Projektionsfläche
Objektivverschiebungs-Hebel in
Richtung D drehen
Objektivverschiebungs-Hebel in
Richtung C drehen
Projektionsfläche
Achtung
Bewegen Sie den Objektivverschiebungs-Hebel nicht mit Gewalt. Durch zu viel Krafteinwirkung kann der Hebel beschädigt z
werden.
Drehen Sie den Objektivverschiebungs-Hebel zur Korrektur im Uhrzeigersinn. 4)
Bringen Sie die Objektivverschiebungs-Abdeckung an. 5)
