Schließen Sie das Netzkabel an die
Displayeinheit an.
Führen Sie das Netzkabel ein, bis es einrastet.
Hinweis:
Achten Sie darauf, das Netzkabel sowohl auf der
linken als auch auf der rechten Seite zu sichern.

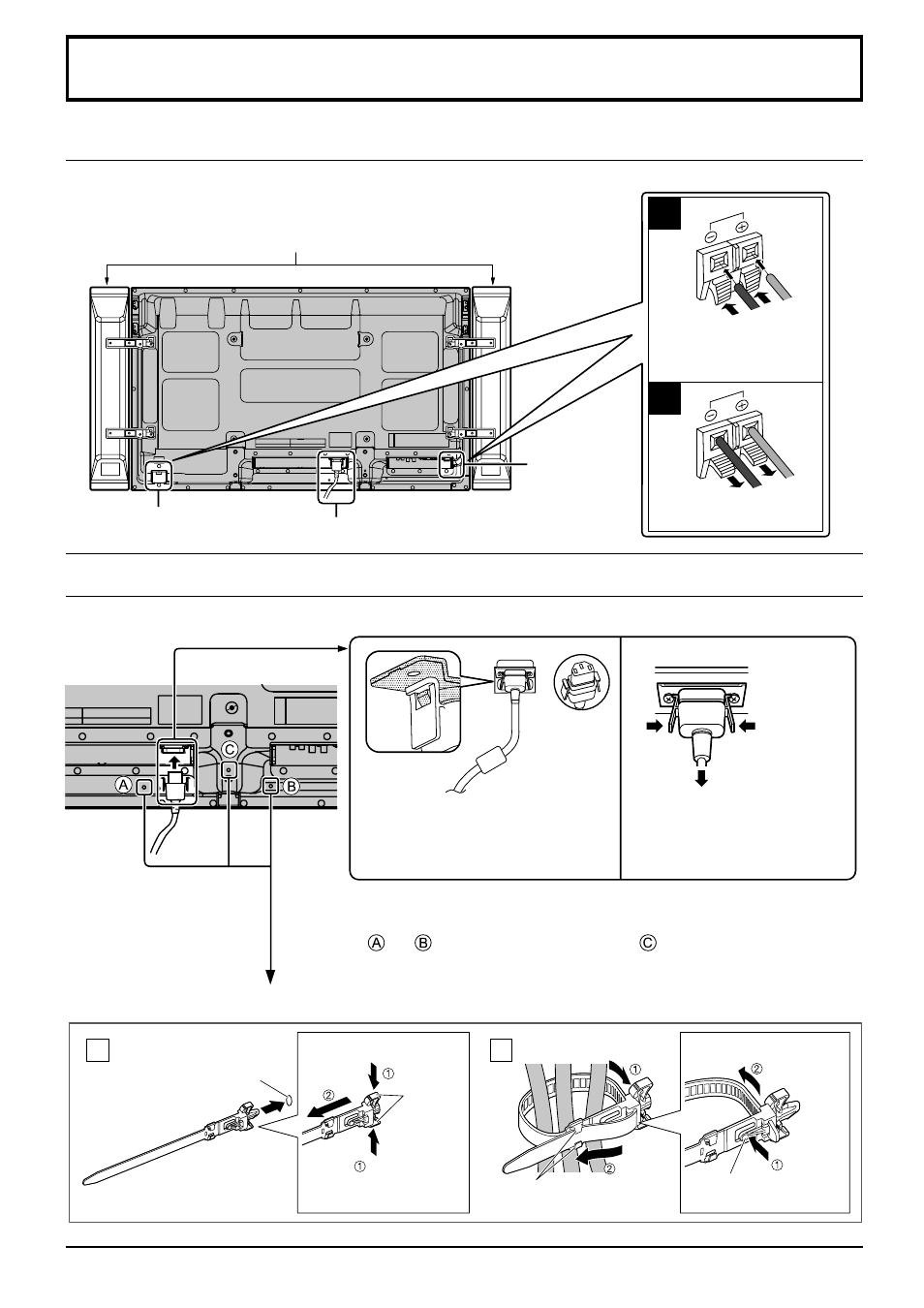

Anschlüsse
Lautsprecher
Buchsen (R)
Lautsprecher
Buchsen (L)
Beim Anschluss der Lautsprecher ist sicherzustellen, dass nur die als Sonderzubehör erhältlichen Lautsprecher verwendet werden.
Siehe Installations-Anleitung der Lautsprecher für Hinweise zur Installation der Lautsprecher.
Anschluss des Netzkabels (siehe Seite 13)
Lautsprecher (Sonderzubehör)
Befestigung des Netzkabels
Abtrennen des Netzkabels
Trennen Sie das Netzkabel durch
Drücken der zwei Knöpfe ab.
Hinweis:
Achten Sie beim Abtrennen des Netzkabels
unbedingt darauf, stets zuerst den
Steckverbinder von der Steckdose abzutrennen.
Verwendung der Kabelschelle
Sichern Sie überzählige Kabel nach Bedarf mit der Kabelschelle.
Anschluss und Befestigung des Netzkabels, Befestigung der Kabel
Rot
Schwarz
Rot
Schwarz
Drücken Sie den Hebel,
und fügen Sie den
Drahtkern ein.
Schieben Sie den Hebel in die
Ausgangsstellung zurück.
Befestigen Sie die
Kabelschelle.
Entfernen vom Gerät:
Arretierungen auf
beiden Seiten
eingedrückt halten
Loch
Bündeln Sie die Kabel.
Arretierungen
Haken
Spitze unter
die Haken
einführen
Lösen:
Knopf
eingedrückt
halten
Knopf
Kabelschelle in ein
Loch einführen.
Lautsprecheranschluss
Bei Verwendung der Wandhalterung (vertikal)
Hinweis:
Wenn Sie die Wandhalterung (vertikal) (TY-WK42PV20) verwenden, sichern Sie die Kabel mit
den Löchern
und
. Wenn die Kabelklemme am Loch
verwendet wird, werden die Kabel
unter Umständen von der Wandhalterung eingeklemmt.
