28
Technische Informationen
Eingangssignale, die angezeigt werden können
: Gültige Eingangssignale für Component (Y, P
B , P R ), HDMI und PC (D-sub 15P)
Hinweise
•
Andere als die oben spezifi zierten Signale können nicht richtig wiedergegeben werden.
•
Die oben aufgeführten Signale werden für optimale Wiedergabe auf dem Bildschirm umformatiert.
Signal
Horizontale
Frequenz (kHz)
Vertikale
Frequenz (Hz)
Component HDMI PC
525 (480) / 60i 15,73 59,94
525 (480) / 60p 31,47 59,94
625 (576) / 50i 15,63 50,00
625 (576) / 50p 31,25 50,00
750 (720) / 60p 45,00 60,00
750 (720) / 50p 37,50 50,00
1.125 (1.080) / 60i 33,75 60,00
1.125 (1.080) / 50i 28,13 50,00
640 × 400 @70 Hz 31,46 70,07
640 × 480 @60 Hz 31,47 59,94
640 × 480 @75 Hz 37,50 75,00
800 × 600 @60 Hz 37,88 60,32
800 × 600 @75 Hz 46,88 75,00
800 × 600 @85 Hz 53,67 85,06
1.024 × 768 @60 Hz 48,36 60,00
1.024 × 768 @70 Hz 56,48 70,07
1.024 × 768 @75 Hz 60,02 75,03
1.024 × 768 @85 Hz 68,68 85,00
1.280 × 1.024 @60 Hz 63,98 60,02
Macintosh13” (640 × 480) 35,00 66,67
Macintosh16” (832 × 624) 49,72 74,54
Macintosh21” (1.152 × 870) 68,68 75,06

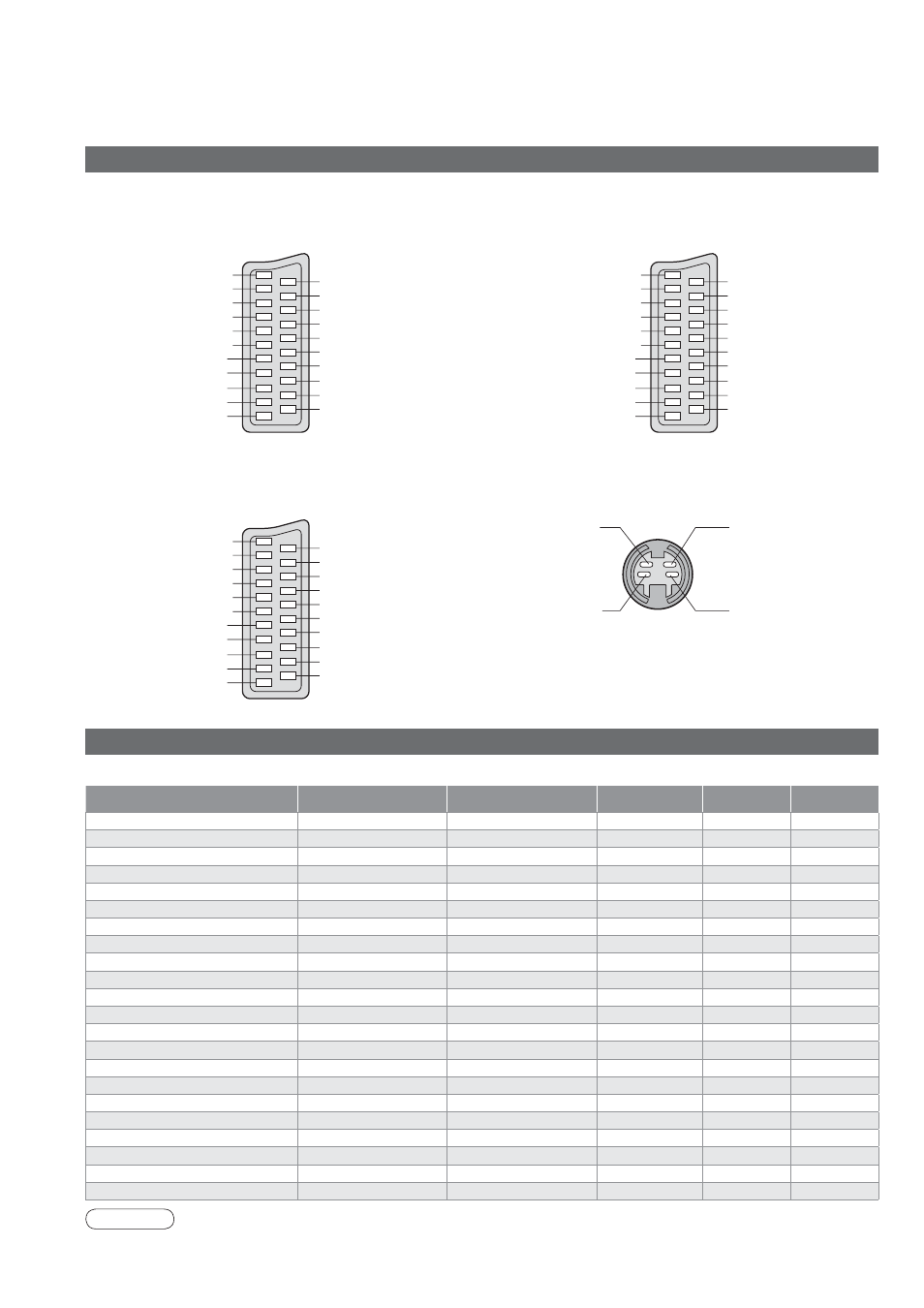

Hinweise zur SCART- und S-Video-Buchse
Buchse Masse
FBAS Ausgang (Video)
FBAS Masse
Rot Eingang
Rot Masse
Grün Eingang
Grüne Masse
Blau Eingang
Blau Masse
Audio Ausgang (L)
Audio Ausgang (R)
FBAS Eingang (Video)
RGB Status Masse
Status RGB
Masse
- -
- -
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
21
19
17
15
13
11
9
7
5
3
1
20
18
16
14
12
10
8
6
4
2
Ŷ
AV1-SCART-Anschluss
(RGB, VIDEO)
Eingänge für AV1 schließen RGB (Rot / Grün / Blau) ein.
Buchse Masse
FBAS Ausgang (Video)
FBAS Masse
S.C.-Eingang
Masse
- -
Masse
- -
Masse
Audio Ausgang (L)
Audio Ausgang (R)
FBAS Eingang (Video)
Masse
- -
Masse
- -
Q-Link-Daten
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
21
19
17
15
13
11
9
7
5
3
1
20
18
16
14
12
10
8
6
4
2
Ŷ
AV2-SCART-Anschluss
(VIDEO, S-VIDEO, Q-Link)
AV2: Pin 15 und 20 sind abhängig von der AV2 S-VHS /
VIDEO-Umschaltung.
Chrominanzträger
Eingang
Buchse Masse
FBAS Ausgang (Video)
FBAS Masse
Rot Eingang, S.C.-Eingang
Rot Masse
Grün Eingang
Grüne Masse
Blau Eingang
Blau Masse
Audio Ausgang (L)
Audio Ausgang (R)
FBAS Eingang (Video)
RGB Status Masse
Status RGB
Masse
- -
Q-Link-Daten
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
21
19
17
15
13
11
9
7
5
3
1
20
18
16
14
12
10
8
6
4
2
Luminanzträger Eingang
Chrominanzträger
Masse Luminanzträger Masse
Ŷ
4-pol. AV4-S-VIDEO-Anschluss
Ŷ
AV3 SCART-Anschluss
(RGB, VIDEO, S-VIDEO, Q-Link)
AV3: Pin 15 und 20 sind abhängig von der AV3 S-VHS /
VIDEO-Umschaltung.
