1 2
SERIAL PC IN
AUDIO
SLOT1 SLOT2 SLOT3
COMPONENT/RGB IN
AUDIO R L P R /C R /R P B /C B /B Y/G
1
2
1
2
1
2
8
Von SERIAL-
Buchse an
Computer
(siehe Seite 10)
Von EXIT-
Monitor-Buchse
an Computer
(siehe Seite 9)
COMPONENT/RGB IN-und
Audio IN-Buchsen (baugleich
mit dem RCA-Component-
Video-Terminal-Board (TY-
42TM6Z)) (siehe Seite 11)
Hinweis:
Achten Sie darauf, das
Netzkabel sowohl auf
der linken als auch auf
der rechten Seite zu
sichern.
Drücken,
bis der
Haken
einklickt.
2. Abziehen.
Schließen
Öffnen
1 Schließen Sie das
Netzkabel an die
Displayeinheit an.
Führen Sie das
Netzkabel ein, bis es
einrastet.
2 Sichern Sie das
Netzkabel mit der
am Gerät befestigten
Kabelklemme.
1. Den Knopf
gedrückt
halten.

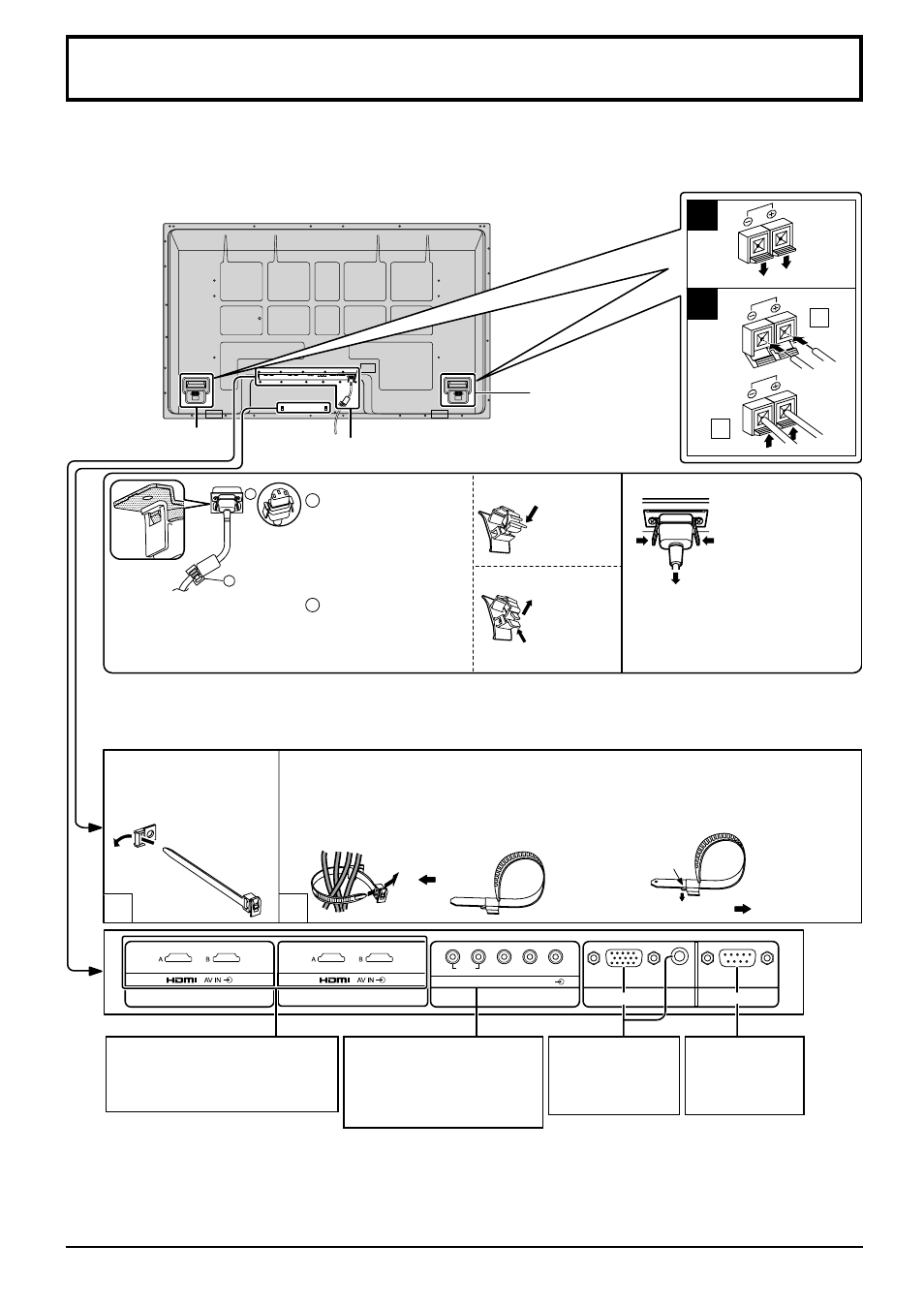

Anschlüsse
Lautsprecher
Buchsen (R)
Lautsprecher
Buchsen (L)
Beim Anschluss der Lautsprecher ist sicherzustellen, dass nur die als Sonderzubehör erhältlichen Lautsprecher
verwendet werden. Siehe Installations-Anleitung der Lautsprecher für Hinweise zur Installation der Lautsprecher.
Anschluss des Netzkabels (siehe Seite 12)
Das Kabel-Halteband
wie in der Abbildung
gezeigt durch die Klemme
stecken. Zum Bündeln der a den Terminals angeschlossenen Kabel das Halteband um die Kabel
legen und das angespitzte Ende wie in der Abbildung gezeigt durch den Halter schieben.
Bei den Kabeln sollte zur Vermeidung der Belastung (besonders für das Netzkabel)
ausreichend Durchhang vorhanden sein; abschließend alle Kabel mit der
mitgelieferten Kabelklemme zusammenbinden.
Festziehen: Lösen:
Ziehen
Ziehen
Knopf gedrückthalten
– Befestigung des Netzkabels
Hinweis: Beim Versand aus dem Werk ist eine Anschlussplatte in SLOT 1, SLOT 2 und SLOT 3 installiert.
Abtrennen des Netzkabels
Trennen Sie das
Netzkabel durch
Drücken der zwei
Knöpfe ab.
Hinweis:
Achten Sie beim Abtrennen des
Netzkabels unbedingt darauf,
stets zuerst den Steckverbinder
von der Steckdose abzutrennen.
– Kabel-Halteband
Lockere Kabel nach Erfordernis mit dem Halteband zusammenbinden.
Hinweis: Ein Halteband gehört zum Lieferumfang dieses Gerätes. Wenn Kabel an zwei Stellen gesichert werden
sollen, besorgen Sie sich dazu bitte ein separat erhältliches Halteband.
Dual-HDMI-Buchsen
(entspricht dem Dual HDMI
Terminal Board (TY-FB10HMD))
(siehe Seite 11)
