Seite 11
11

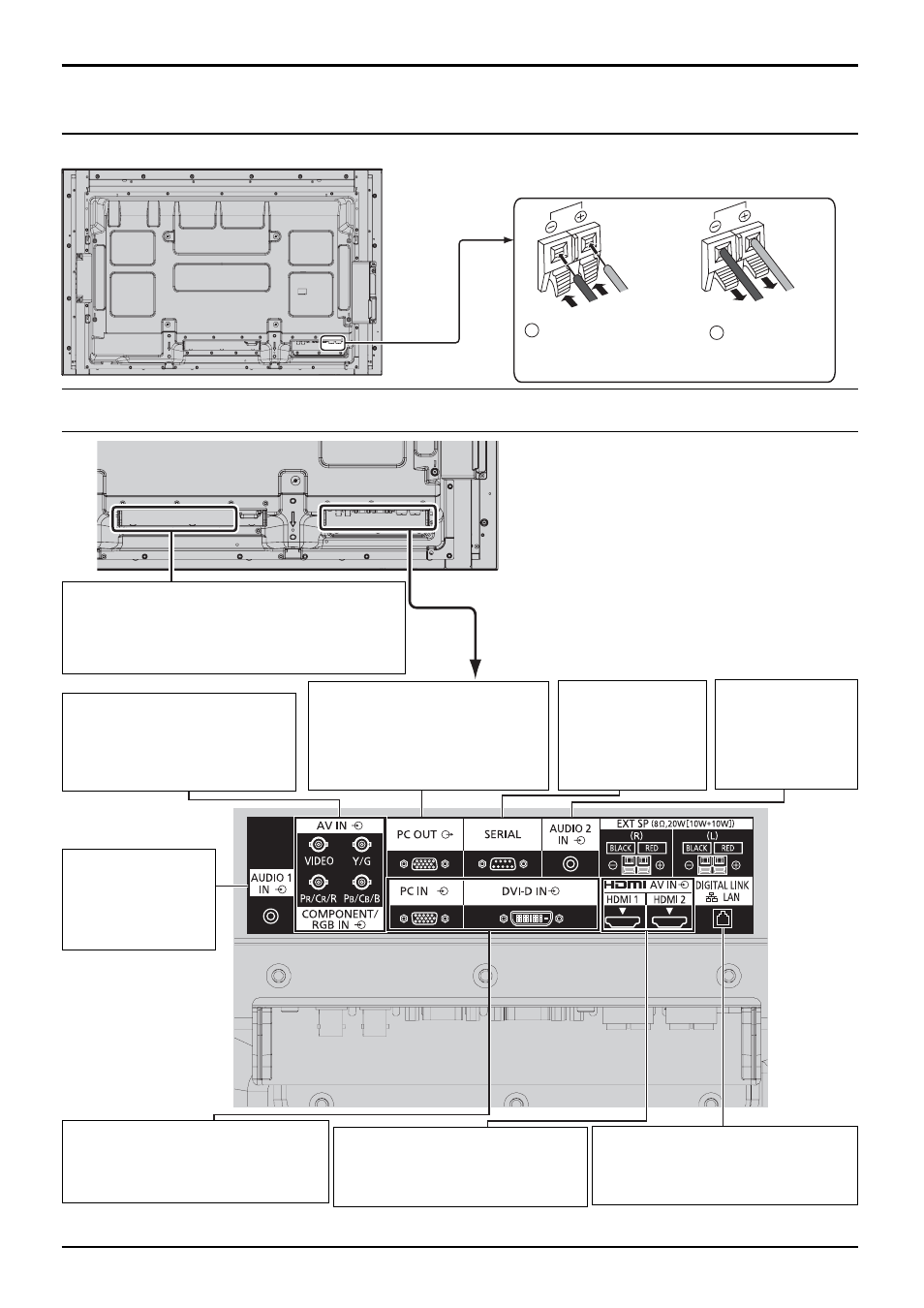

Anschlüsse
Anschluss an die Videoausrüstung
Lautsprecheranschluss
Bitte verwenden Sie einen 8 Ω/10 W Lautsprecher.
Rot
Schwarz
Rot
Schwarz
1
Drücken Sie den Hebel, und
fügen Sie den Drahtkern ein.
2
Schieben Sie den Hebel
in die Ausgangsstellung
zurück.
* DIGITAL LINK ist eine Technologie, die es erlaubt, Signale wie Audio und Video über verdrillte abgeschirmte Leitungen zu senden.
Weitere Details dazu siehe Bedienungsanleitung - „Netzwerkbetrieb“.
SLOT: Steckplatz für Terminal-Board (optionales Zubehörteil, siehe Seite 4)
Hinweis:
Der Steckplatz auf der rechten Seite ist für Terminal-Boards geeignet,
die 2 Slots einnehmen. Ein Terminal-Board, das nur 1 Slot einnimmt,
funktioniert nicht, wenn es am rechten Steckplatz eingebaut wird.
AUDIO 1 IN:
Audio-Eingangsbuchse
gemeinsam mit VIDEO
und COMPONENT/RGB
IN. (siehe Seite 12)
PC IN: PC-Eingangsbuchse
Anschluss an die Videobuchse des PCs oder Gerätes mit
dem Ausgang Y, P
B
(C
B
) und P
R
(C
R
) (siehe Seite 14).
DVI-D IN: DVI-D-Eingangsbuchse (siehe Seite 13)
LAN, DIGITAL LINK*
Stellen Sie die Verbindung zum DIGITAL LINK Eingangsbuchsen-Netzwerk her, um
das Display zu steuern. Alternativ stellen Sie die Verbindung zu einem Gerät her, das
Video- und Audiosignale über die Buchse DIGITAL LINK sendet. (siehe Seite 17)
SERIAL:
Serieller Anschluss für
Steuerung.
Steuerung des Displays
durch Anschluss an einen
PC. (Siehe Seite 15)
AV IN (VIDEO):
Composite Video-
Eingangsbuchse (siehe Seite 12)
COMPONENT/RGB IN: Component/RGB
Video-Eingangsbuchse
(siehe Seite 12)
AV IN (HDMI 1, HDMI 2): HDMI-
Eingangsbuchse (siehe Seite 12)
Anschluss an Videoausrüstung, z.
B. Videorekorder oder DVD-Player.
AUDIO 2 IN:
Audio-
Eingangsbuchse
gemeinsam mit
DVI-D IN und PC IN.
(siehe Seite 13, 14)
PC OUT:
Anschluss Monitor-Ausgabe.
Videosignale, die auf dem Display
wiedergegeben werden, werden an einen
weiteren Sub-Monitor als PC-Videosignale
ausgegeben. (Siehe Seite 16)
