Seite 10
10
LSQT1207
Vor der Inbetriebnahme

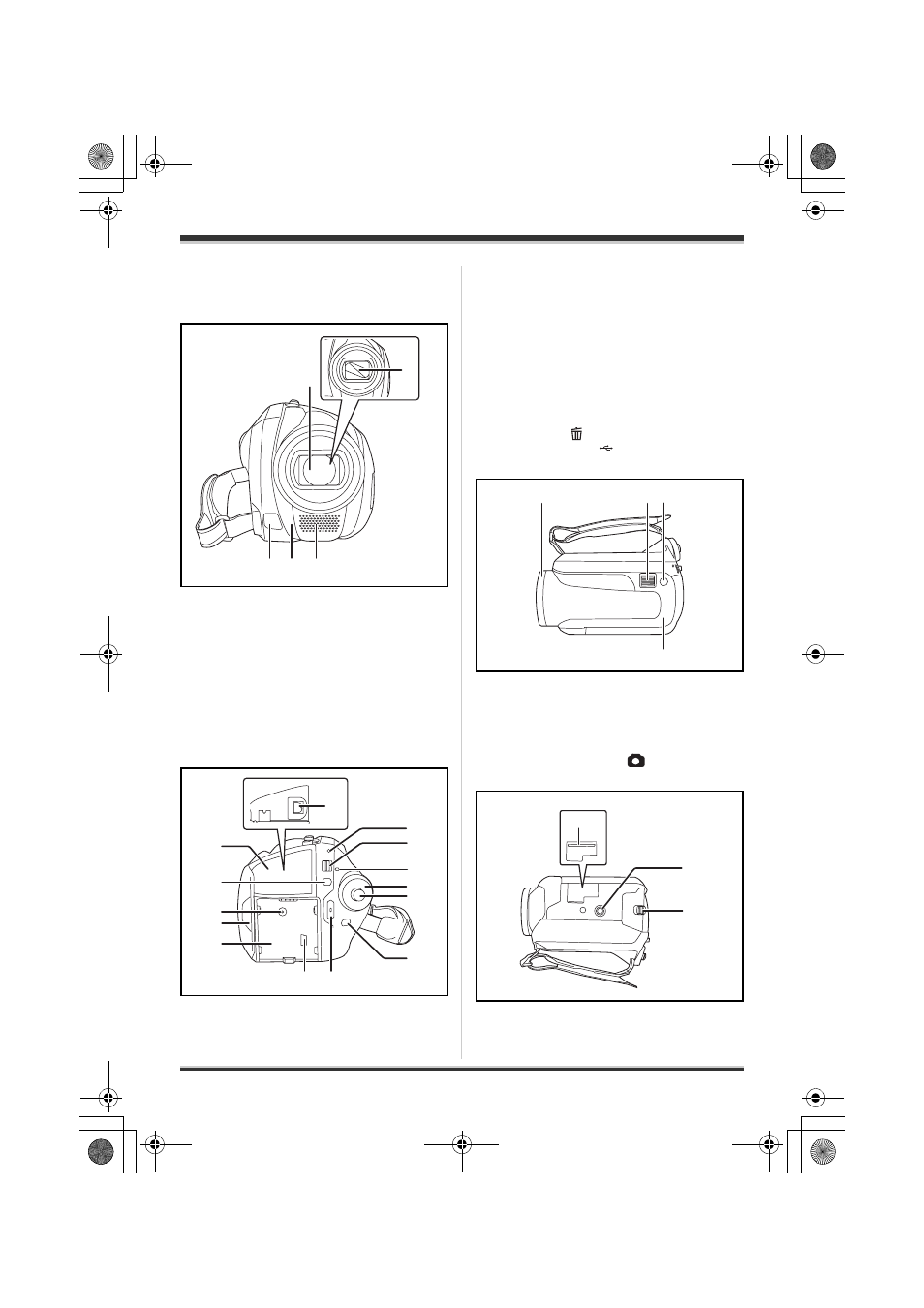

Teilebezeichnungen und -
handhabung
1
Objektiv (LEICA DICOMAR) (SDR-H250)
Objektiv (SDR-H20)
≥ Bringen Sie keine Konversionslinse oder
einen Filter an diesem Gerät an, da dies
eine Vignettierung verursachen könnte.
2
Objektivabdeckung (SDR-H250)
3
Videolicht (SDR-H250) (l 49)
4
Weißabgleich-Sensor (l 59)
Fernbedienungssensor (SDR-H250)
(l 14)
5
Mikrofon (integriert, Stereo)
6
Anschlussabdeckung
7
Menütaste [MENU] (l 32)
8
Gleichstrom-Eingangsanschluss
[DC/C.C. IN] (l 24)
9
LCD-Monitor-öffnen-Bereich (l 12)
10 Batteriehalter (l 19)
11 Audio-Video-Ausgangsanschluss [A/V] (l 81, 83)
12 Statusanzeige (l 24)
13 Netzschalter [OFF/ON] (l 24)
14 Festplatten-/Computerzugriffslampe
[ACCESS/PC] (l 18, 93)
15 Moduswähler (l 26)
16 Joystick (l 27)
17 Löschtaste [
] (l 68, 73, 74)
18 USB-Anschluss [
] (l 84, 92)
19 Aufnahmestart-/stopp-Taste (l 39)
20 Ring zum Öffnen/Schließen der
Objektivabdeckung (SDR-H250) (l 11)
21 Bei Aufnahmen: Zoom-Hebel [W/T] (l 48)
Bei der Wiedergabe: Lautstärke-Hebel
[sVOLr] (l 64)
22 Fotoaufnahme-Taste [
] (l 43)
23 Beleuchtungs-LED (l 102)
24 Kartenschlitz (l 25)
25 Stativ-Aufnahme (l 12)
26 Batterie-Freigabehebel [BATTERY] (l 20)
3
4
5
2
1
11
12
14
13
15
16
18
6
7
8
9
10
17
19
21 22
23
20
25
26
24
