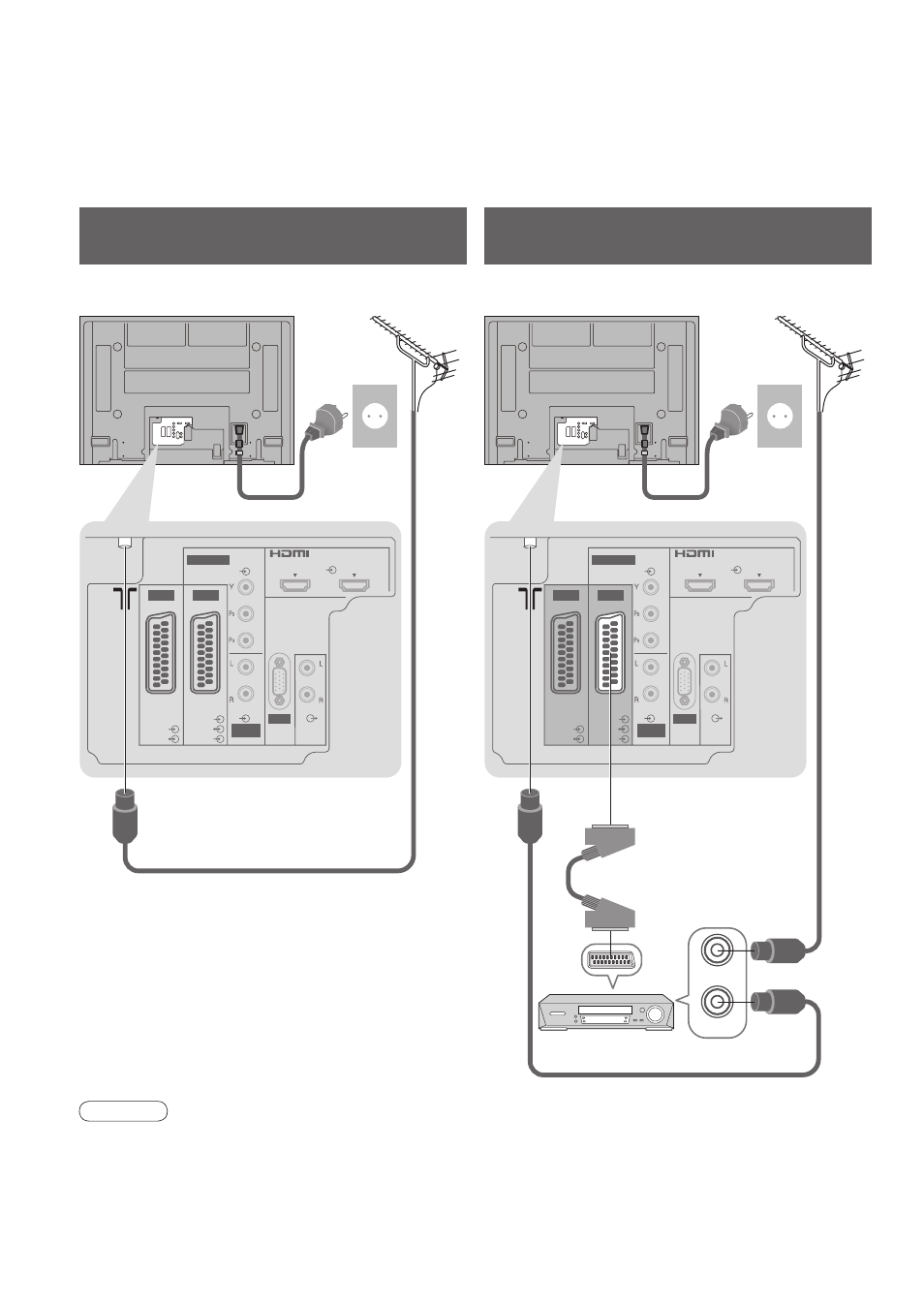

Grundlegende Anschlüsse
Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte
achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Kabel anschließen oder abtrennen.
Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, zuerst den Netzstecker aus der Netzsteckdose zu ziehen.
Beispiel 1
Anschließen der Antenne
Beispiel 2
Anschließen eines DVD-Recorders / Videorecorders
Nur Fernseher Fernseher, DVD-Recorder oder Videorecorder
Rückseite des Fernsehers Rückseite des Fernsehers
Hinweise
•
Einen mit Q-Link kompatiblen DVD-Recorder / Videorecorder an die AV1 oder AV2-Buchse anschließen (S. 34).
Netzkabel (mitgeliefert) Netzkabel (mitgeliefert)
SCART-Kabel
(vollständig verdrahtet)
DVD-Recorder oder
Videorecorder
HF-
Kabel
Antenne Antenne
HF-Kabel
HF-Kabel
220-240 V
Wechselstrom,
50 / 60 Hz
220-240 V
Wechselstrom,
50 / 60 Hz
