Seite 8

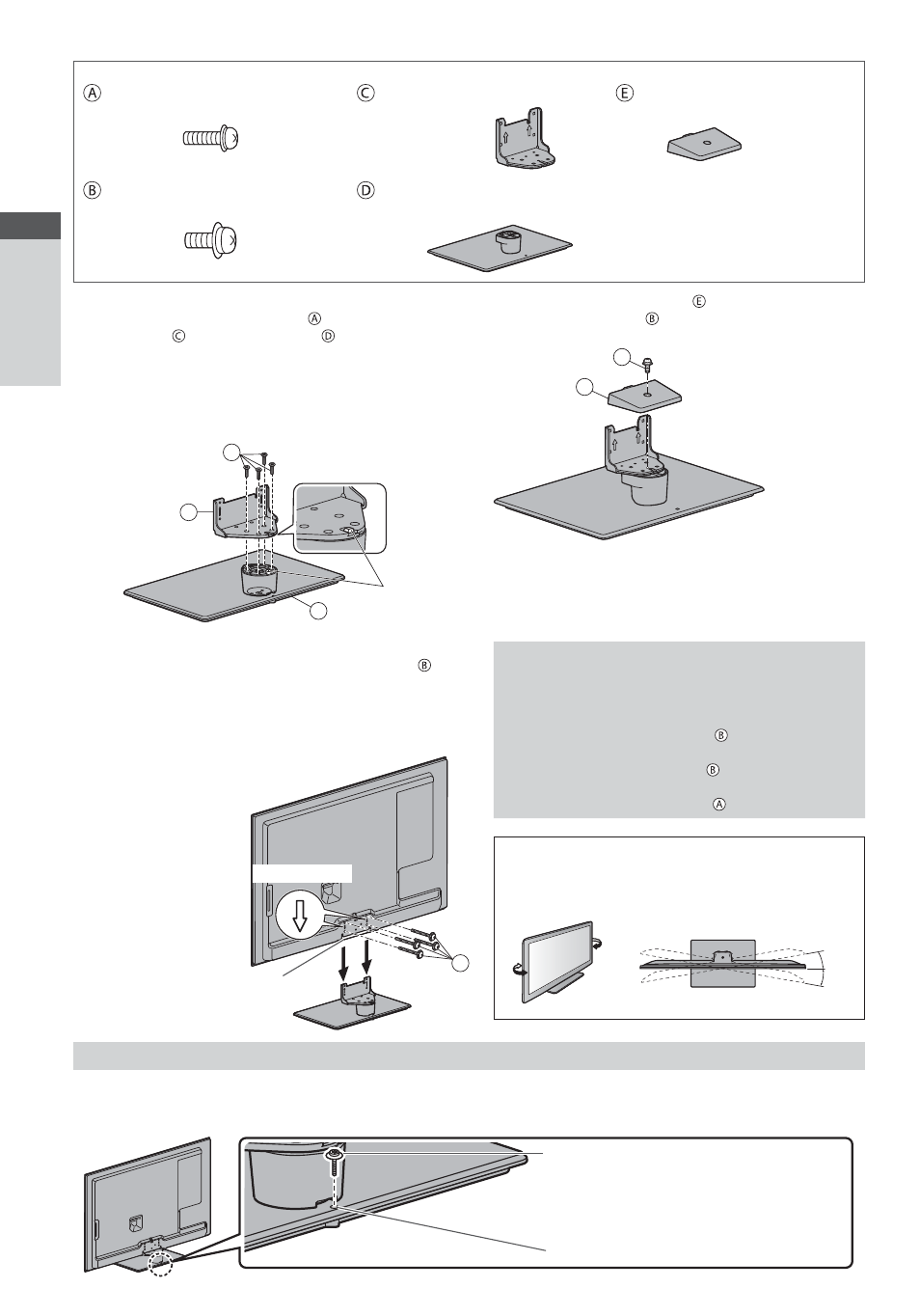

Mitgeliefertes Zubehör/Sonderzubehör
Kurzleitfaden
8
(Modell 60 Zoll)
Schraube (4)
(silbern)
M5 × 16
Halterung
Ɣ
TBL5ZA3238
Abdeckung
Ɣ
TXFBL5Z0073
Schraube (5)
(schwarz)
M4 × 10
Platte
Ɣ
TBL5ZX04921
1
Zusammenbau des Standfußes
Verwenden Sie die Schrauben , um die
Halterung sicher an der Platte zu befestigen.
Ɣ
Achten Sie unbedingt darauf, alle Schrauben
fest anzuziehen.
Ɣ
Falls die Schrauben gewaltsam mit einer
falschen Ausrichtung eingeschraubt werden,
führt dies zu einem Ausreißen der Gewinde.
2
Bringen Sie die Abdeckung an und befestigen Sie
sie mit der Schraube (nur Modell 60 Zoll)
E
B
D
C
A
Vorderseite
Zapfen
(Oberseite)
3
Befestigen des Fernsehers
Verwenden Sie zum Befestigen die Schrauben .
Ɣ
Ziehen Sie die vier Befestigungsschrauben
zunächst locker an und drehen Sie sie anschließend
für eine sichere Fixierung fest.
Ɣ
Führen Sie diese Arbeit auf einer waagerechten,
ebenen Unterlage aus.
Abnehmen des Standfußes vom Fernseher
Wenn Sie die Wandhalterung benutzen oder den
Fernseher wieder verpacken müssen, demontieren
Sie den Standfuß folgendermaßen:
1 Entfernen Sie die Schrauben vom Fernseher.
2 Ziehen Sie den Standfuß vom Fernseher ab.
3 Entfernen Sie die Schraube von der
Abdeckung. (nur Modell 60 Zoll)
4 Entfernen Sie die Schrauben aus der Halterung.
Einstellen des Bildschirms auf den gewünschten Winkel
(Modell 32 / 37 / 42 / 47 / 55 Zoll)
Ɣ
Halten Sie Ihre Hände sowie andere Gegenstände
grundsätzlich aus dem vollen Drehbereich des Geräts fern.
15°
15°
(Draufsicht)
B
Pfeilmarkierung
Loch für Standfußbefestigung
Verhindern des Umkippens des Fernsehers
(Modell 32 / 37 / 42 / 47 / 55 Zoll)
Verwenden Sie das Umkippsicherungs-Schraubenloch und eine Schraube (im Handel erhältlich), um den Körper des
Standfußes sicher an der Aufstelloberfläche zu befestigen.
Ɣ
Die Stelle, wo der Standfuß befestigt wird, muss ausreichend dick sein und aus geeignetem Material bestehen.
Schraube (nicht mitgeliefert)
Durchmesser
Modell 32 / 37 / 42 / 47 Zoll: 3 mm
55 Zoll-Modell: 4 mm
Länge: 25–30 mm
Schraubenloch
