Häu
fi g
gestellte
Fragen usw
.
•

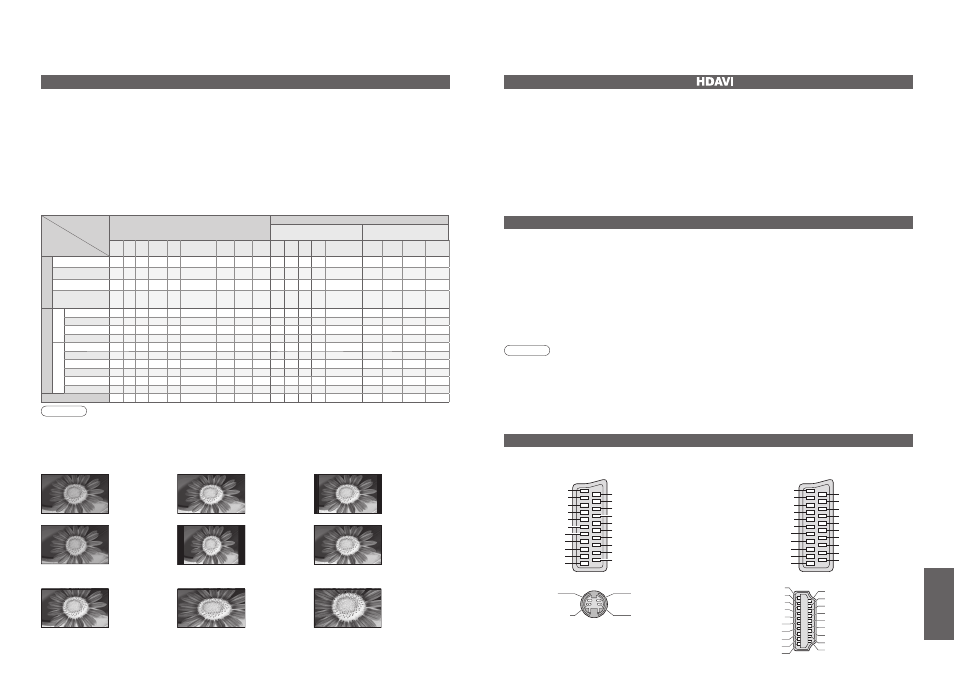

Technische Informationen
Signalbezeichnung
Bildseitenverhältnisse
Bildseitenverhältnis-Steuersignal
Breitformatsignal (WSS) Steuersignal über SCART-Buchse
(Stift 8) oder HDMI-Buchse
Auto 16:9 14:9 Aspekt 4:3
4:3
Vollformat Zoom1 Zoom2 Zoom3 TV AV1 AV2 AV3
Komponenten-
signal AV1 AV2
HDMI
1
HDMI
2
TV/A
V1/A
V2/A
V3
PAL O O O O O - O O O O O O O - O O - -
PAL 525/60 O O O O O - O O O - - - - - O O - -
M.NTSC O O O O O - O O O - - - - - O O - -
NTSC
(nur AV-Eingang) O O O
O O - O O O - - - - - O O - -
COMPONENT/HDMI SD
525(480)/60i O O O O O - O O O - - - - - - - O O
525(480)/60p O O O O O - O O O - - - - - - - O O
625(576)/50i O O O O O - O O O - - - - O - - O O
625(576)/50p O O O O O - O O O - - - - O - - O O
HD
750(720)/50p O O O O O O O O O - - - - - - - O O
750(720)/60p O O O O O O O O O - - - - - - - O O
1125(1080)/50i O O O O O O O O O - - - - - - - O O
1125(1080)/60i O O O O O O O O O - - - - - - - O O
1125(1080)/50p O O O O O O O O O - - - - - - - O O
1125(1080)/60p O O O O O O O O O - - - - - - - O O
PC-Eingang - O - - O - - - - - - - - - - - - -
38 39
Technische Informationen
Bildseitenverhältnis
Hinweise •
Das Bildseitenverhältnis ist je nach Programmmaterial verschieden. Wenn das Bildseitenverhältnis größer als das
Standard-Breitformat „16:9“ ist, erscheinen möglicherweise schwarze Balken am oberen und unteren Bildschirmrand. •
Falls bei Wiedergabe einer Breitformat-Aufzeichnung mit einem Videorecorder ein ungewöhnliches Bildformat angezeigt wird,
justieren Sie die Spurlage am Videorecorder. (Einzelheiten hierzu fi nden Sie in der Bedienungsanleitung des Videorecorders.) •
Das Bildseitenverhältnis kann separat für SD- (Standardaufl ösung) und HD-Signale (hohe Aufl ösung) gespeichert werden. •
Manuelle Wahl des Bildseitenverhältnisses: (im PC-Modus nur „16:9“ und „4:3“)
Aspekt
14:9 16:9
Zoom3 Zoom2 Zoom1
Das Bild wird ohne
Verzerrungen im
echten
(anamorphen)
Format 16:9
angezeigt.
Das Bild wird ohne
Verzerrungen
mit einem
Bildseitenverhältnis
von 16:9 im
Letterbox-Format
oder mit einem
Bildseitenverhältnis
von 4:3 angezeigt.
Das Bild wird ohne
Vergrößerung
mit einem
Bildseitenverhältnis
von 14:9
angezeigt.
Das Bild wird ohne
Verzerrungen
bildschirmfüllend
mit einem
Bildseitenverhältnis
von 16:9 im echten
(anamorphen)
Letterbox-Format
angezeigt.
Das Bild wird mit einem
Bildseitenverhältnis von
4:3 bildschirmfüllend
angezeigt.
Nur am linken und rechten
Bildrand macht sich eine
gewisse Ausdehnung des
Bilds bemerkbar.
Das Bild wird ohne
Verzerrungen
bildschirmfüllend mit einem
Bildseitenverhältnis von 2,35:1
im echten (anamorphen)
Letterbox-Format angezeigt.
Das Bild wird mit einem
Bildseitenverhältnis von 16:9
in seiner maximalen Größe
(geringfügig vergrößert)
angezeigt.
Auto
Das optimale
Bildseitenverhältnis
wird gewählt und das
Bild wird erweitert, so
dass es den Bildschirm
vollständig ausfüllt.
•
Je nach Zustand des angeschlossenen Gerätes kann es vorkommen, dass diese Funktion nicht einwandfrei arbeitet •
Nach Starten der Wiedergabe kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen. •
Nach Umschalten des Eingangsmodus kann es vorkommen, dass mehrere Sekunden verstreichen, bevor Bild- und Tonausgabe beginnen. •
Wenn der Lautstärkepegel am angeschlossenen Gerät justiert wird, erscheint die Anzeige der Lautstärkefunktion auf dem Bildschirm. •
Die Funktion für automatischen Wiedergabestart kann auch über die Fernbedienung des Verstärkers oder Player-Heimkinos
aktiviert werden. Bitte schlagen Sie hierzu in der Bedienungsanleitung des jeweils angeschlossenen Gerätes nach. •
Wenn zwei Geräte des gleichen Typs gleichzeitig an den Fernseher angeschlossen werden (z.B. ein DIGA-Gerät
an die HDMI1-Buchse und ein zweites DIGA-Gerät an die HDMI2-Buchse), steht die VIERA Link-Funktion nur für
die Buchse mit der niedrigeren Nummer zur Verfügung. •
Bei „HDAVI Control 2“ handelt es sich um die neueste Norm (Stand: Februar 2007) für Panasonic-Geräte, die mit
der Norm HDAVI Control kompatibel sind. Diese Norm ist mit bisherigen HDAVI-Geräten von Panasonic kompatibel.
Die Herstellung eines HDMI-Anschlusses an bestimmte Panasonic-Geräte ermöglicht eine automatische
Verknüpfung des Fernsehers mit dem angeschlossenen Zusatzgerät. (S. 34)
VIERA Link „ Control TM “
4:3 Vollformat
Das Bild wird
mit einem
Bildseitenverhältnis
von 4:3 angezeigt
und dabei horizontal
ausgedehnt, um den
Bildschirm zu füllen.
4:3
Das Bild wird ohne
Verzerrungen
mit dem
herkömmlichen
Bildseitenverhältnis
von 4:3 angezeigt.
Für höchsten Wiedergabegenuss können Sie das für das jeweilige Programmmaterial optimal geeignete Bildformat
und Bildseitenverhältnis auswählen. (S. 15)
■
Auto: Bei Wahl dieser Einstellung wird das Bildseitenverhältnis optimal so justiert, dass das Bild den gesamten Bildschirm ausfüllt. Dies
erfolgt anhand eines vierstufi gen Verfahrens, bei dem das Gerät ermittelt, ob es sich beim angezeigten Bild um ein Breitformatbild handelt.
Wenn ein Breitformatsignal erfasst wird, schaltet das Gerät auf den geeigneten Breitformat-Modus mit einem
Bildseitenverhältnis von 16:9 oder 14:9 um. Wird kein Breitformatsignal erfasst, verbessert dieser fortschrittliche
Fernseher die Bildqualität automatisch, um den optimalen Wiedergabegenuss zu ermöglichen.
Die in den Bildschirm eingeblendete Anzeige kennzeichnet das jeweils vom Gerät zur Ermittlung des geeigneten
Bildseitenverhältnisses angewandte Verfahren wie folgt:
Die Anzeige „Breitbild“ wird oben links in den Bildschirm eingeblendet, wenn ein Breitformatsignal (WSS) oder ein
Steuersignal über die SCART-Buchse zugeleitet wird. In einem solchen Fall schaltet das Gerät auf das jeweils geeignete
Breitformat-Bildseitenverhältnis, 16:9 oder 14:9, um. Diese Funktion steht bei jedem beliebigen Bildformat zur Verfügung.
Die Anzeige „Auto“ wird oben links in den Bildschirm eingeblendet, wenn schwarze Balken am oberen und unteren Bildrand
erfasst werden. In einem solchen Fall wählt das Gerät das am besten geeignete Bildseitenverhältnis und erweitert das Bild,
so dass es den gesamten Bildschirm ausfüllt. Bei einem dunklen Bild kann dieser Vorgang mehrere Minuten beanspruchen.
Informationen über die SCART-, S-Video- und HDMI-Buchsen
■
4-pol. AV3-S-VIDEO-Anschluss Erkennung des
spannungsführenden Stiftes
DDC/CEC-Masse
SCL
CEC
Abschirmung TMDS-Taktgeber
TMDS-Daten0−
TMDS-Daten0+
Abschirmung TMDS-Daten1
TMDS-Daten2−
TMDS-Daten2+ +5 V Spannung
SDA
Reserviert (im Kabel, aber N.C. am Gerät)
TMDS-Taktgeber−
TMDS-Taktgeber+
Abschirmung TMDS-Daten0
TMDS-Daten1−
TMDS-Daten1+
Abschirmung TMDS-Daten2
19
17
15
13
11
9
7
5
3
1
18
16
14
12
10
8
6
4
2
■
HDMI-Buchse
Chrominanzträger
Eingang
Luminanzträger Eingang
Chrominanzträger Masse Luminanzträger Masse
Buchse Masse
FBAS Ausgang (Video)
FBAS Masse
Rot Eingang
Rot Masse
Grün Eingang
Grüne Masse
Blau Eingang
Blau Masse
Audio Ausgang (L)
Audio Ausgang (R) FBAS Eingang (Video)
RGB Status Masse
Status RGB
Masse
- -
Q-Link-Daten
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R) 21
19
17
15
13
11
9
7
5
3
1 20
18
16
14
12
10
8
6
4
2
■
AV1-SCART-Anschluss
(RGB, VIDEO, Q-Link)
Eingänge für AV1 schließen RGB (Rot / Grün / Blau) ein.
■
AV2-SCART-Anschluss
(RGB, VIDEO, S-VIDEO, Q-Link)
AV2: Pin 15 und 20 sind abhängig von der AV2 S-VHS / VIDEO-Umschaltung.
Buchse Masse
FBAS Ausgang (Video)
FBAS Masse
Rot Eingang, S.C.-Eingang
Rot Masse
Grün Eingang
Grüne Masse
Blau Eingang
Blau Masse
Audio Ausgang (L)
Audio Ausgang (R)
FBAS Eingang (Video)
RGB Status Masse
Status RGB
Masse
- -
Q-Link-Daten
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
21
19
17
15
13
11
9
7
5
3
1
20
18
16
14
12
10
8
6
4
2
Kompatible Datenformate für den SD-Betrieb
Hinweise
•
JPEG-Bilder, die mit einem PC bearbeitet wurden, können nicht angezeigt werden. •
Bilder, die von einem PC importiert wurden, müssen mit der Norm EXIF (Exchangeable Image File) 2.0, 2.1 oder
2.2 kompatibel sein. •
Teilweise beeinträchtigte Dateien werden u.U. mit einer niedrigeren Aufl ösung angezeigt. •
Dieser Fernseher kann nur die Dateinamenerweiterung „.JPG“ lesen. •
Je nach der verwendeten Digitalkamera sind die Ordner- und Dateinamen u.U. verschieden. •
Die Verwendung von Zweibytezeichen oder sonstigen speziellen Codes ist nicht zulässig. •
Die Karte kann für dieses Gerät unbrauchbar werden, wenn Sie Datei- oder Ordnernamen ändern.
Foto : Mit einer digitalen Standbildkamera, die mit JPEG-Dateien der Norm DCF∗ oder EXIF
kompatibel ist, aufgezeichnete Standbilder
Datenformat : Baseline JPEG (Sub-Sampling 4:4:4, 4:2:2 oder 4:2:0)
Max. Anzahl der Dateien : 9.999
Bildaufl ösung : 160 × 120 bis 10.000.000
•
Kompatible Kartentypen (maximale Speicherkapazität): SDHC-Speicherkarte (4 GB), SD-Speicherkarte (2 GB),
MultiMediaCard (128 MB), miniSD-Speicherkarte (1 GB) (miniSD-Adapter erforderlich) •
Falls eine miniSD-Karte verwendet wird, muss diese zusammen mit dem Adapter eingesteckt/entfernt werden. •
Neueste Informationen zu den verschiedenen Kartentypen fi nden Sie auf der folgenden Webseite (nur auf Englisch):
http://panasonic.co.jp/pavc/global/cs/
∗DCF (Design rule for Camera File system): Von der Japan Electronics and Information Technology Industries Association (JEITA) aufgestellte vereinheitlichte Norm.
