Technische Informationen
●
Häufig gestellte
Fragen usw
.
63
HDMI-Anschluss
Bei HDMI (High-Definition Multimedia Interface) handelt es sich um die erste volldigitale AV-Schnittstelle in der
Unterhaltungselektronik, die eine ohne Datenkomprimierung arbeitende Norm erfüllt.
Die HDMI-Schnittstelle dieses Gerätes gestattet die Wiedergabe von hochauflösenden Digitalbildern und
hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird.
Ein HDMI-kompatibles Gerät ( ∗1) mit HDMI- oder DVI-Ausgangsbuchse, z. B. ein DVD-Player, ein Kabeltuner oder
eine Video-Spielkonsole, kann über ein HDMI-Kabel (vollständig verdrahtet) an den HDMI-Eingang des Fernsehers
angeschlossen werden.
Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Zusatzgeräte“ (S. 58).
Zutreffende HDMI-Funktionen
■
Audio-Eingangssignal : 2-kanaliger Linear-PCM-Ton (Abtastfrequenzen – 48 kHz, 44,1 kHz, 32 kHz)
●
Video-Eingangssignal : 480i, 480p, 576i, 576p, 720p, 1080i und 1080p
●
„Eingangsignale, die angezeigt werden können“ (S. 64)
Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe an.
PC-Eingangssignal :
●
„Eingangsignale, die angezeigt werden können“ (S. 64)
Passen Sie die Ausgangseinstellung des PC dieser Vorgabe an.
VIERA Link (HDAVI Control 4) :
●
„VIERA Link“ (S. 53)
Deep Colour
●
x.v.Colour™
●
DVI-Anschluss
■
Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, verbinden Sie diesen über ein
DVI-HDMI-Adapterkabel mit einer der Buchsen HDMI1 / 4 des Fernsehers ( ∗2).
Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Audio-Eingangsbuchsen dieses
Gerätes an (HDMI1: COMPONENT-AUDIO-Buchsen verwenden / HDMI4: AV3-AUDIO-Buchsen verwenden).
Hinweis
Audioeinstellungen können im Eintrag „HDMI1 / 4 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 27)
●
Die Buchsen HDMI2 und HDMI3 sind ausschließlich für digitale Audiosignale vorgesehen.
●
Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen
●
Sie die Einstellung „16:9“.
Die HDMI-Buchsen dieses Geräts entsprechen dem Typ A.
●
Diese HDMI-Buchsen sind mit dem Urheberrechtsschutz-System HDCP (High-Bandwidth Digital Content
●
Protection) kompatibel.
Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an einer der Eingangsbuchsen „COMPONENT“,
●
„S-VIDEO“ oder „VIDEO“ angeschlossen werden, denen analoge Signale zugeleitet werden können.
Dieses Fernsehgerät nutzt die Technologie HDMI™ (Version 1,3a mit Deep Colour, x.v.Colour™).
●
(∗1): Mit HDMI kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet.
(∗2): Im Fachhandel erhältlich.
Anschließen eines Personalcomputers
Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirminhalt
des PC auf dem Fernsehschirm anzuzeigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben.
Die folgenden PC-Signale können zugeleitet werden: Horizontale Abtastfrequenz 31 kHz bis 69 kHz; vertikale
●
Abtastfrequenz 59 Hz bis 86 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeige
gewährleistet).
Für den Anschluss an die 15-polige DOS/V-kompatible D-sub-Buchse dieses Fernsehers ist kein PC-Adapter
●
erforderlich.
Hinweis
Bestimmte PC-Modelle können nicht an diesen Fernseher angeschlossen werden.
●
Bei Anschluss eines PC stellen Sie die Farbanzeige des PC auf die höchste Qualität ein.
●
Einzelheiten zu den zutreffenden PC-Signalen
●
„Eingangsignale, die angezeigt werden können“ (S. 64)
Maximale Anzeigeauflösung
●
Bildseitenverhältnis
4:3 1.440 × 1.080 Pixel
16:9 1.920 × 1.080 Pixel

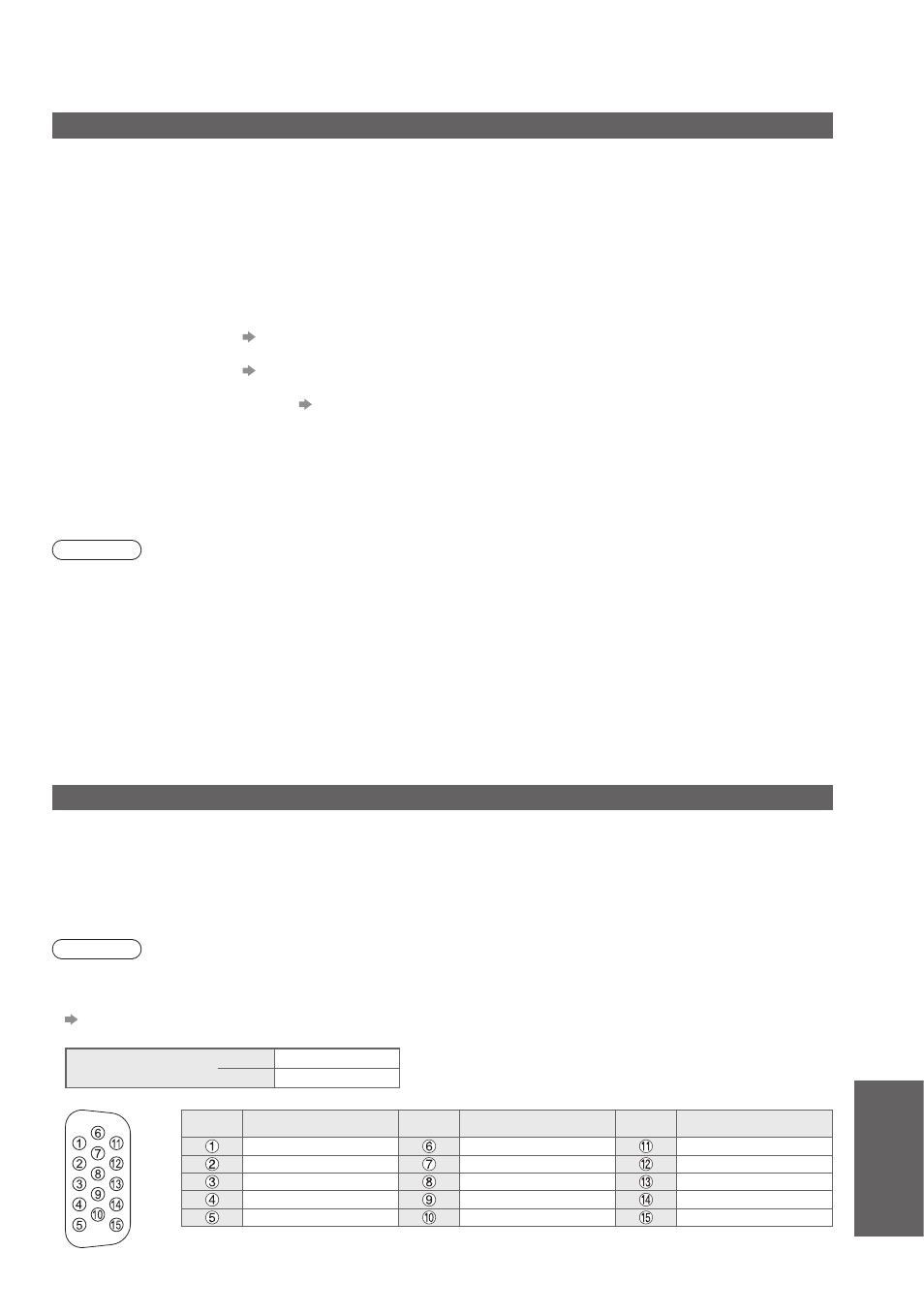

Stiftbelegung der 15-poligen D-sub-Buchse
●
Stift-Nr. Signalbezeichnung Stift-Nr. Signalbezeichnung Stift-Nr. Signalbezeichnung
R GND (Masse) NC (nicht angeschlossen)
G GND (Masse) NC (nicht angeschlossen)
B GND (Masse) HD
NC (nicht angeschlossen) NC (nicht angeschlossen) VD
GND (Masse) GND (Masse) NC (nicht angeschlossen)
