Panasonic CYTM100N - Handbuch (Seite 58)

<Für CN-DV1800EN>
Zum TCM-Gerät
¡ Entfernen Sie die Folie
von dem TMC-Anschluss.
¡ Decken Sie den Teststecker
rechts neben dem TMC-Stecker
wieder mit der Schutzfolie y ab.
RGB-OUT
POWER
8m
m MAX
BATTERY
112
Bei
Bedarf
55
Einbau
Kit-Anschluss
CY-TM100N
Hinweise:
¡ Die UKW-Antenne ist
entfernt von Aus-
rüstungen zu halten, die
elektromagnetische
Wellen erzeugen (z.B.
GSM oder andere
Antenne).
¡ Die Verwendung eines
Antennenverteilers kann
den TMC-Empfang
stören. In diesem Falle
wenden Sie sich bitte an
den Fachhändler, bei
dem Sie dieses Gerät
gekauft haben.
¡ Befolgen Sie strikt die in der Einbauanleitung
aufgeführten Instruktionen, wenn Sie dieses
Produkt einbauen und verdrahten. Falsche
Verdrahtung kann zu Unfällen, zu Feuergefahr
oder zu Beschädigung des Produktes führen.
Bei der Verdrahtung achten Sie darauf, dass die
Kabel nicht beschädigt werden. Achten Sie
darauf, dass die Kabel am Fahrgestell, an den
Schrauben und an den beweglichen Teilen (wie
z.B. der Sitzschiene) nicht eingeklemmt werden.
Zerkratzen Sie die Kabel nicht, ziehen Sie nicht
an diesen, biegen Sie diese nicht zu stark ab
und verdrehen Sie diese nicht; verlegen Sie die
Kabel nicht in der Nähe einer Wärmequelle und
stellen Sie keine schweren Gegenstände auf den
Kabeln ab. Falls die Kabel über scharfe Kanten
geführt werden müssen, schützen Sie die Kabel
mit Isolierband oder anderen Materialien.
¡ Achten Sie darauf, dass die Kabel den Fahrer
nicht behindern bzw. beim Ein- und Aussteigen
nicht stören. Fassen Sie die Kabel zu Bündeln
zusammen und sichern Sie diese, damit die
Lenkung, der Schalthebel, das Bremspedal, die
Füße des Fahrers usw. nicht behindert werden.
Anderenfalls können die Kabel von den
beweglichen Teilen, wie z.B. Bremspedal oder
Schalthebel erfasst werden, wodurch es zu
einem Unfall kommen kann.
Warnung

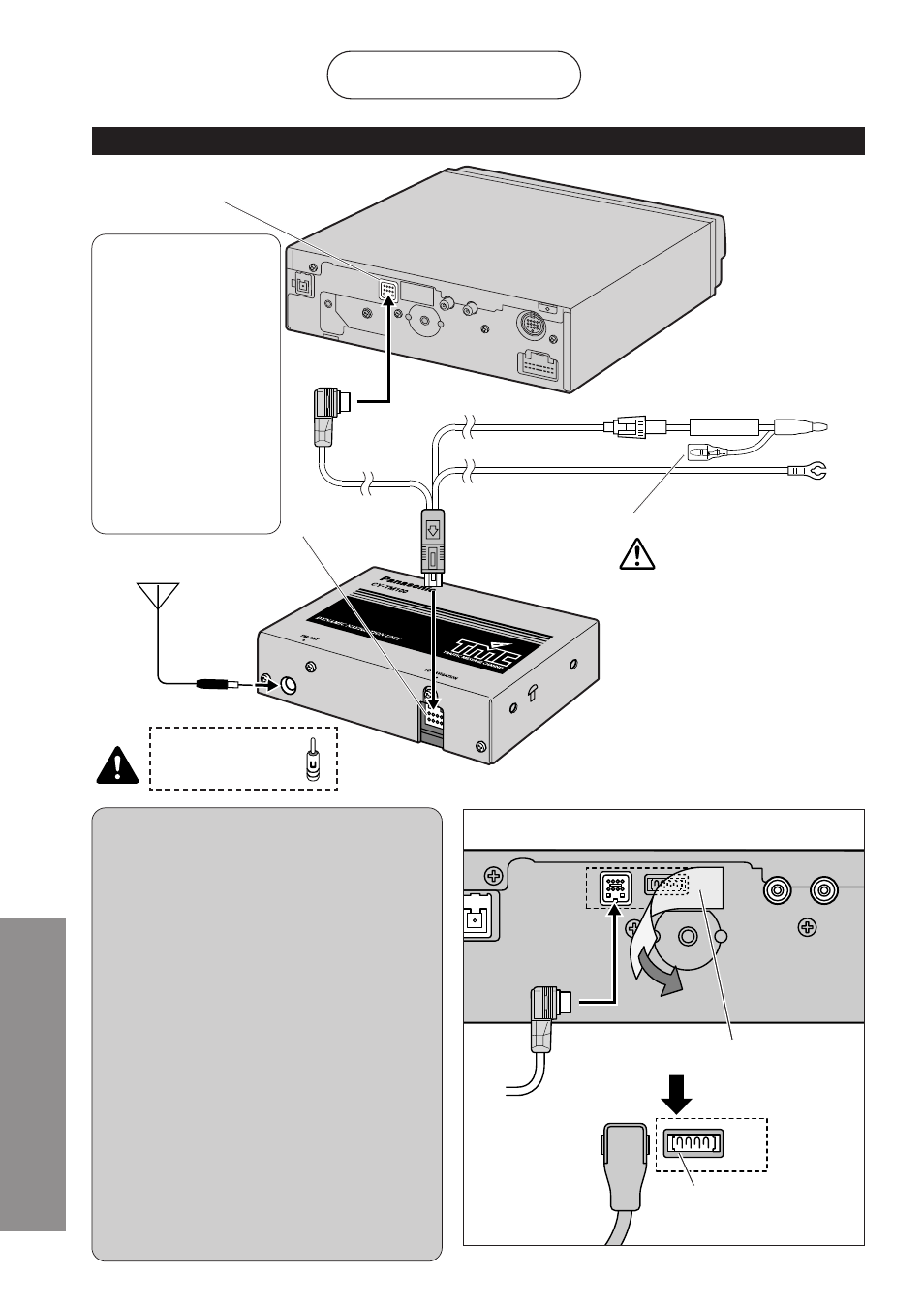

TMC-Anschluss
CN-DV2300N
CY-TM100N
Batteriekabel 3 m (Gelb)
TMC-Kabel
5 m (Schwarz)
TMC-Anschluss
Unabhängige UKW-Radio-
antenne (Nicht mitgeliefert)
Sicherung 3 A
Nicht verwendet.
An die Batterie des Fahrzeuges
(kontinuierliche +12 V Gleichspannung)
An ein sauberes, blankes
Metallteil der Karosserie Massekabel 2 m (Schwarz)
Vorsicht
u ISO-Antennen-
adapter
(falls erfor derlich)
Freiliegende Kabel unbedingt isolieren,
damit kein Kurzschluß zwischen blanken
Leitern und dem Fahrzeugchassis
entstehen kann. Sämtliche Kabel zu
Bündeln zusammenfassen und darauf
achten, daß die Kabelenden keinen
Kontakt mit Metallteilen haben.
DEU
