Kurzleitfaden
•
Grundlegende Anschlüsse

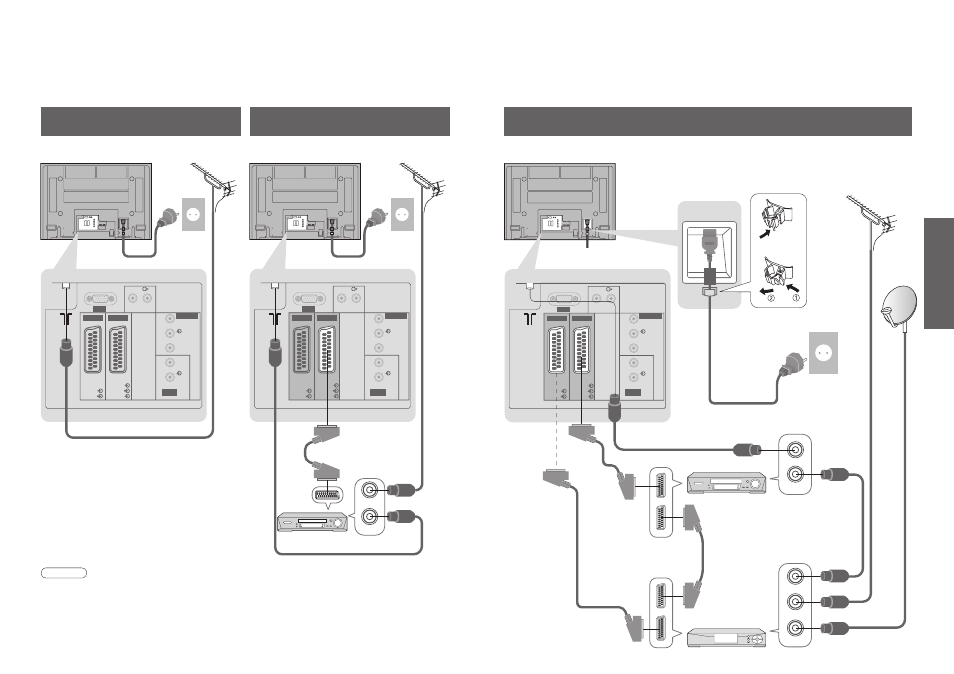

Grundlegende Anschlüsse
Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte
achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Kabel anschließen oder abtrennen.
Achten Sie beim Abtrennen des Netzkabels unbedingt darauf, zuerst den Netzstecker aus der Netzsteckdose zu ziehen.
Beispiel 1
Anschließen der Antenne
Beispiel 2
Anschließen eines DVD-Recorders / Videorecorders
Nur Fernseher
Fernseher, DVD-Recorder oder Videorecorder
Rückseite des Fernsehers
Rückseite des Fernsehers
Hinweise
•
Einen mit Q-Link kompatiblen DVD-Recorder / Videorecorder an die AV1 oder AV2-Buchse anschließen (S. 32).
Rückseite des Fernsehers
Beispiel 3
Anschließen eines DVD-Recorders / Videorecorders und eines Kabeltuners
Fernseher, DVD-Recorder / Videorecorder und Kabeltuner
VIDEO
RGB
AUDIO
AUDIO
VIDEO
S VIDEO
AV2
COMPONENT
VIDEO
RGB
AV1
PC
AUDIO
IN
L
R
Y
P
B
P
R
L
R
RF IN
RF OUT
VIDEO
RGB
AUDIO
AUDIO
VIDEO
S VIDEO
AV2
COMPONENT
VIDEO
RGB
AV1
PC
AUDIO
IN
L
R
Y
P
B
P
R
L
R
Netzkabel (mitgeliefert)
Netzkabel (mitgeliefert)
SCART-Kabel
(vollständig verdrahtet)
DVD-Recorder oder
Videorecorder
HF-
Kabel
Antenne
Antenne
HF-Kabel
HF-Kabel
220-240 V
Wechselstrom,
50 / 60 Hz
220-240 V
Wechselstrom,
50 / 60 Hz
VIDEO
RGB
AUDIO
AUDIO
VIDEO
S VIDEO
AV2
COMPONENT
VIDEO
RGB
AV1
PC
AUDIO
IN
L
R
Y
P
B
P
R
L
R
RF OUT
RF IN
RF OUT
RF IN
RF IN
DVD-Recorder oder
Videorecorder
SCART-Kabel
(vollständig verdrahtet)
HF-Kabel
Antenne
Netzkabel (mitgeliefert)
Kabeltuner
220-240 V Wechselstrom,
50 / 60 Hz
HF-Kabel
HF-Kabel
SCART-Kabel
(vollständig verdrahtet)
SCART-Kabel
(vollständig verdrahtet)
HF-Kabel
Klemmeinrichtung
•
Freigeben
