Anschlüsse – Panasonic TH42PWD5RY Benutzerhandbuch
Seite 9
9
1
2
P
R
/C
R
/R
P
B
/C
B
/B
Y/G
COMPONENT/RGB IN
AV
VD
HD
R
L
S VIDEO
IN
VIDEO
OUT
VIDEO
IN
AUDIO
IN
R
L
AUDIO
AUDIO
PC IN
SERIAL
1
2
1
2
Lautsprecher-
Buchsen (R)
Lautsprecher-Buchsen (L)

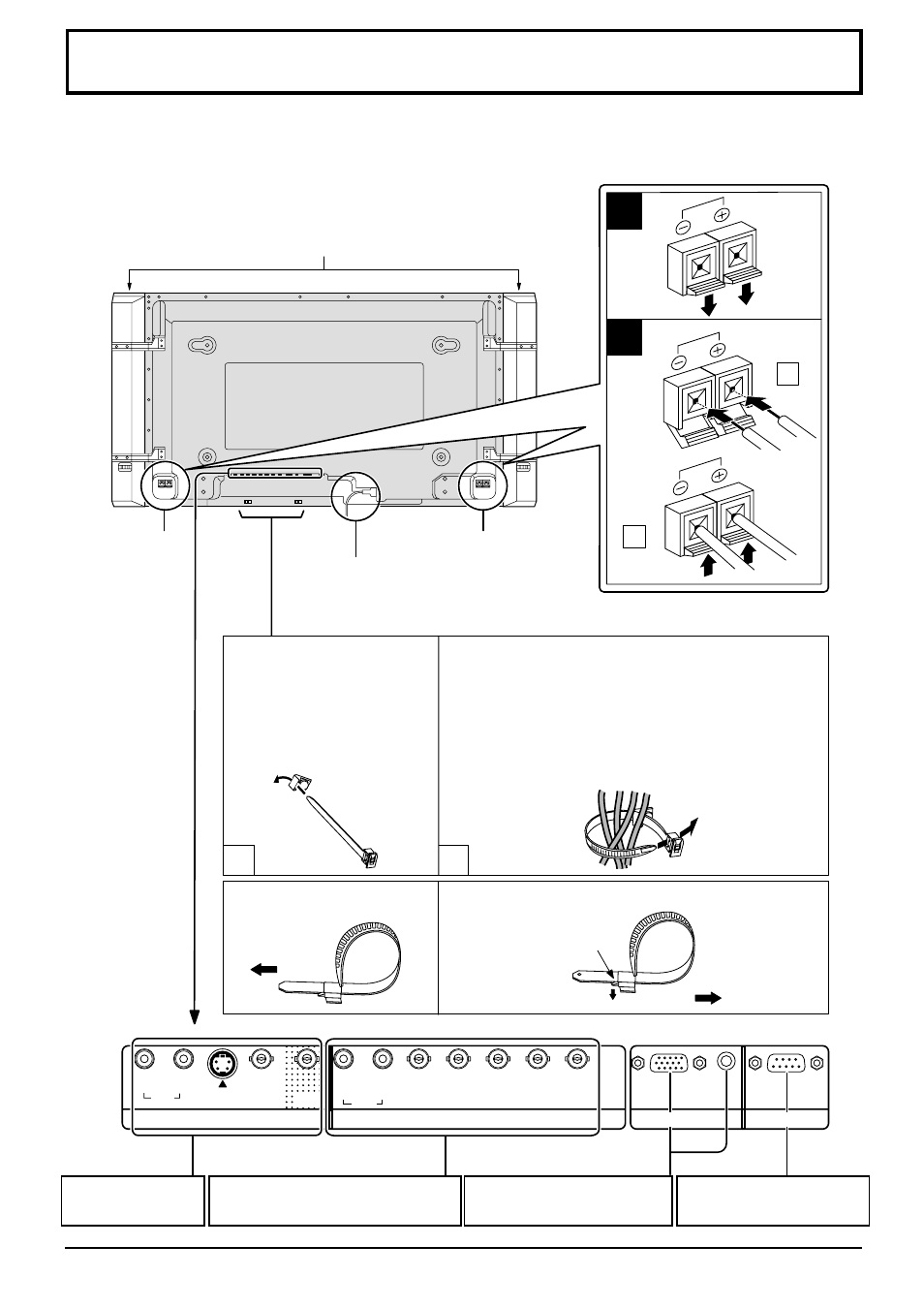

Anschlüsse
Beim Anschluss der Lautsprecher ist sicherzustellen, daß nur die als Sonderzubehör erhältlichen Lautsprecher
verwendet werden. Siehe die Installations-Anleitung der Lautsprecher für Hinweise zur Installation der Lautsprecher.
Lautsprecher (Sonderzubehör)
Von EXIT-Monitor-Buchse an
Computer (siehe Seite 14)
AV-Buchsen
(siehe Seite 10, 11)
COMPONENT/RGB IN- und Audio-
IN-Buchsen (siehe Seite 12)
Von SERIAL-Buchse an
Computer (siehe Seite 16)
– Kabelbänder
Lockere Kabel mit den Bändern zusammenbinden.
Das Kabel-Halteband wie in
der Abbildung gezeigt durch
die Klemme stecken.
Zum Bündeln der an den Terminals angeschlossenen Kabel
das Halteband um die Kabel legen und das angespitzte Ende
wie in der Abbildung gezeigt durch den Halter schieben.
Bei den Kabeln sollte zur Vermeidung der Belastung
(besonders für das Netzkabel) ausreichend
Durchhang vorhanden sein; abschliessend alle
Kabel mit der mitgelieferten Kabelklemme
zusammenbinden.
Festziehen:
Ziehen
Ziehen
Lösen:
Knopt
gedrückthalten
Anschluß des Netzkabels(siehe Seite 18)
