56
Technische Informationen

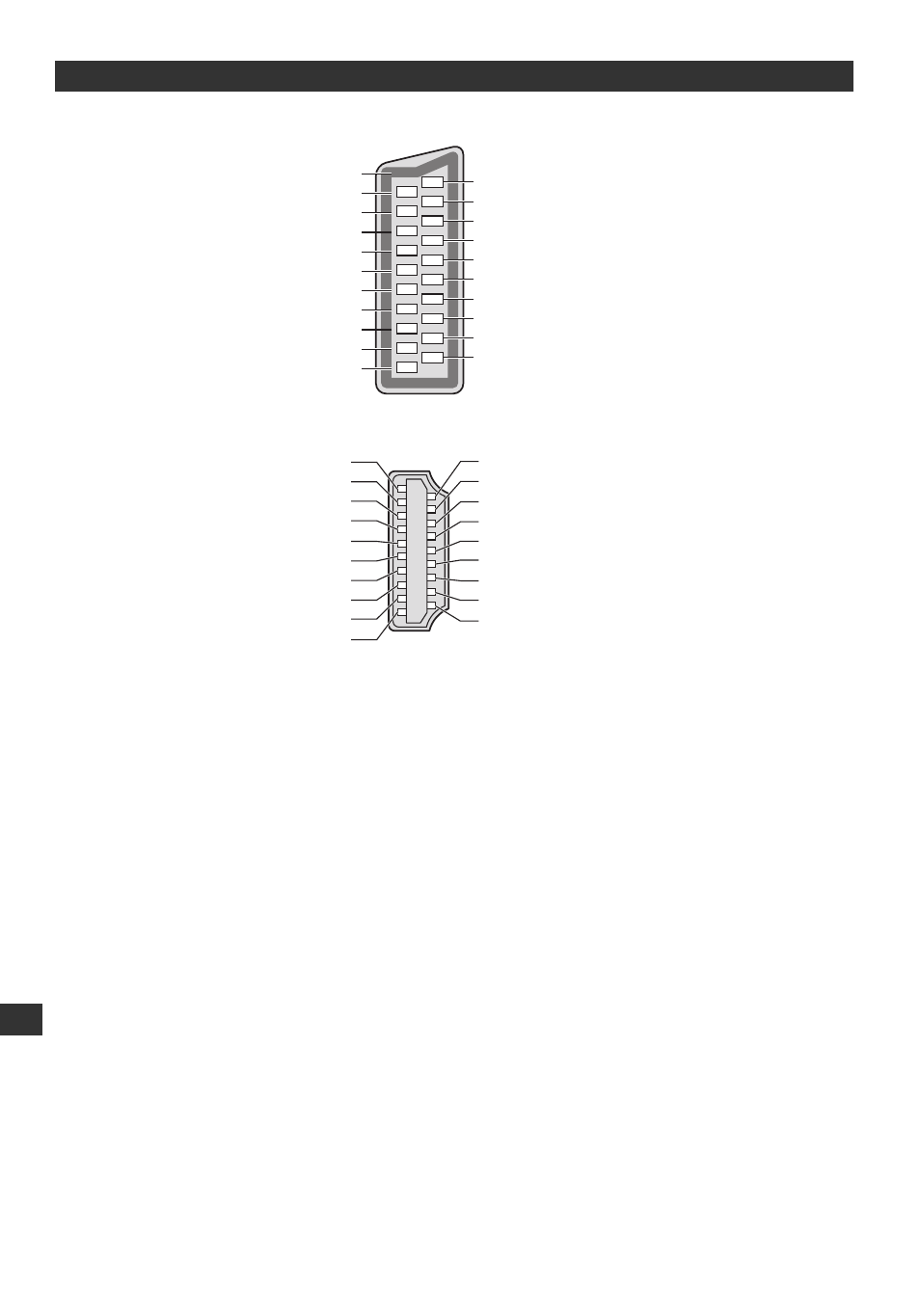

Informationen zum SCART- und HDMI-Anschluss
AV1-SCART-Anschluss (RGB, Video)
Anschlussmasse 21
CVBS-Ausgang (Video) 19
CVBS-Masse 17
Rot-Eingang 15
Rot-Masse 13
Grün-Eingang 11
Grün-Masse 9
Blau-Eingang 7
Blau-Masse 5
Audioausgang (L) 3
Audioausgang (R) 1
20 CVBS-Eingang (Video)
18 RGB-Status-Masse
16 RGB-Status
14 Masse
12 --
10 Q-Link-Daten
8 CVBS-Status
6 Audioeingang (L)
4 Audio-Masse
2 Audioeingang (R)
HDMI-Anschluss
Hot-Plug-Erkennung 19
DDC/CEC-Masse 17
SCL 15
CEC 13
TMDS-Takt-Abschirmung 11
TMDS-Daten 0− 9
TMDS-Daten 0+ 7
TMDS-Daten-1-Abschirmung 5
TMDS-Daten 2− 3
TMDS-Daten 2+ 1
18 +5 V-Stromversorgung
16 SDA
14 Utility
12 TMDS-Takt −
10 TMDS-Takt +
8 TMDS-Daten-0-Abschirmung
6 TMDS-Daten 1−
4 TMDS-Daten 1+
2 TMDS-Daten-2-Abschirmung
